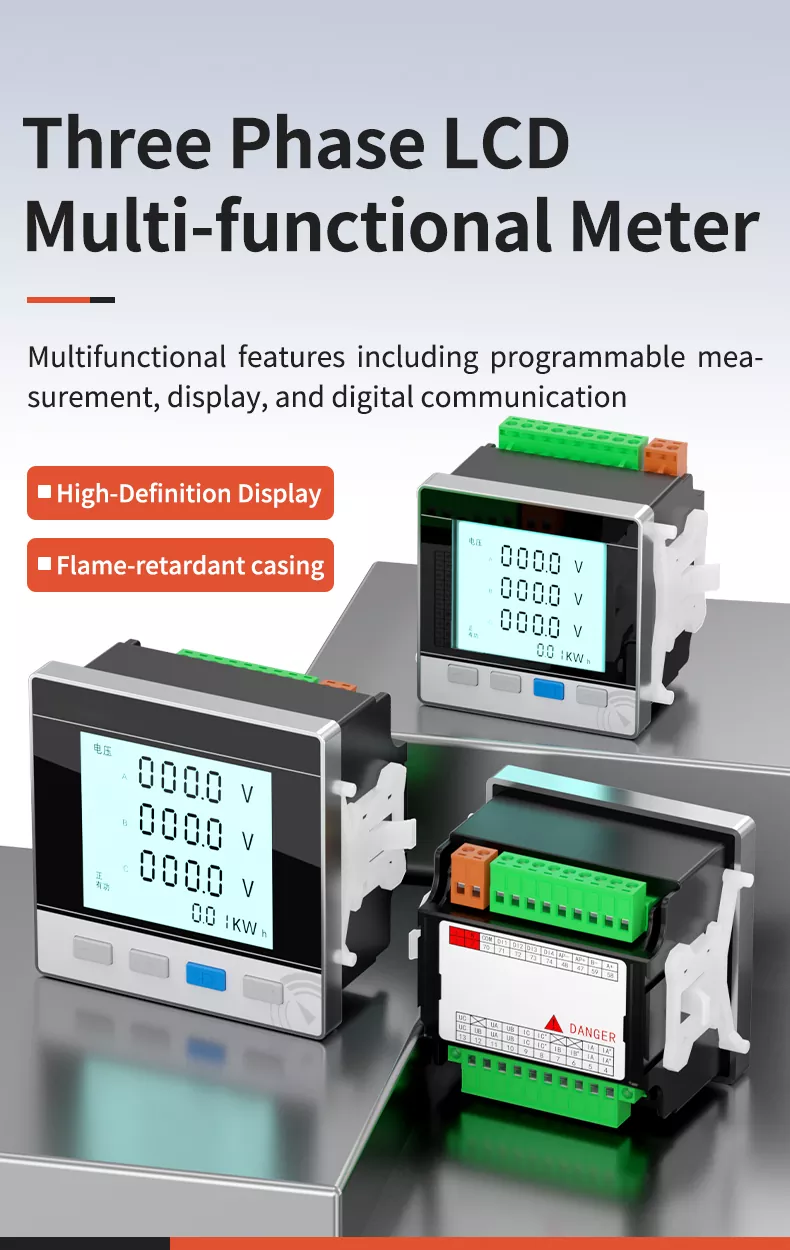

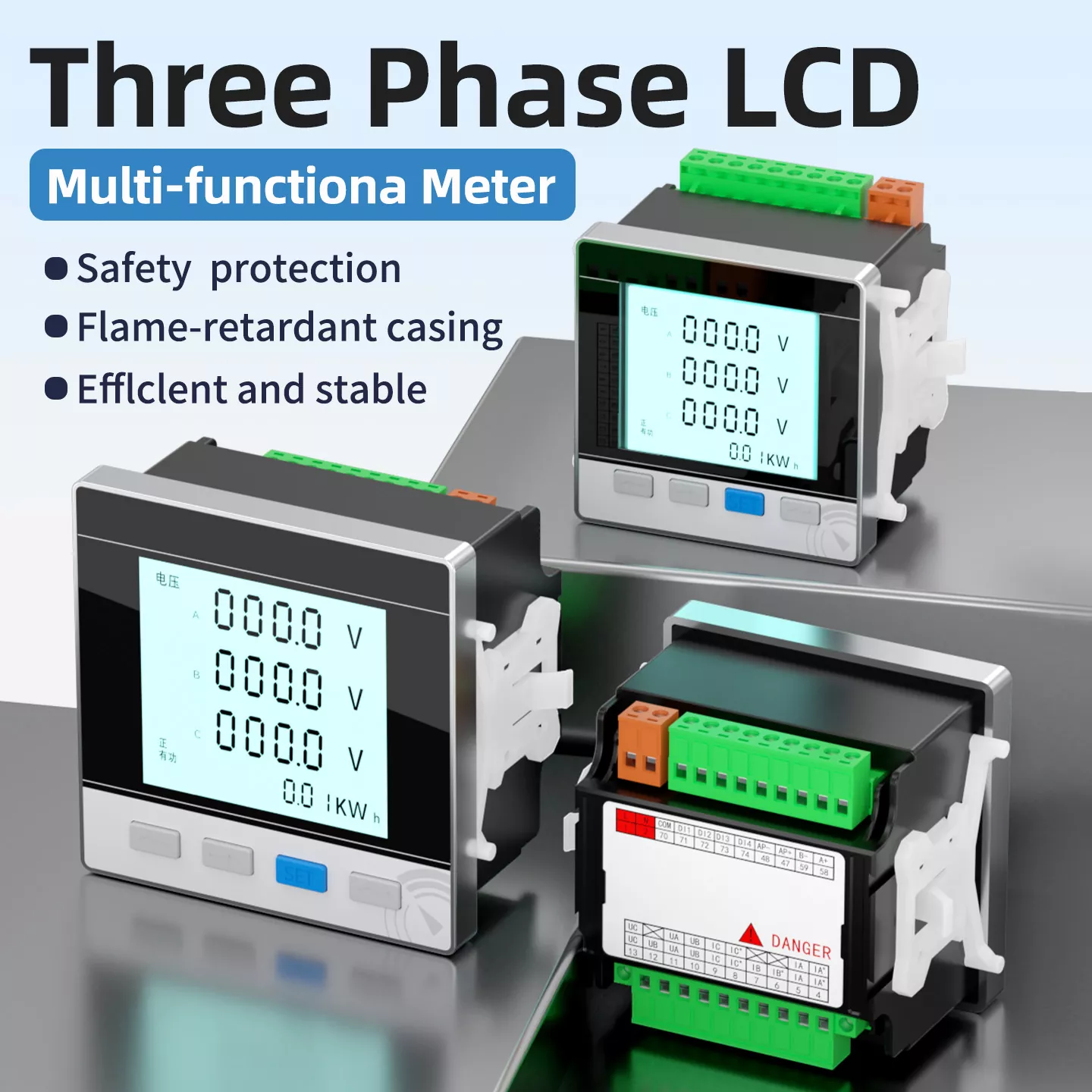

Medidor multifuncional LCD trifásico

Nuestro medidor multifuncional LCD trifásico es un dispositivo inteligente de monitoreo y medición diseñado para tres Sistemas de potencia de fase. Integra funciones de medición programable, visualización en tiempo real y comunicación digital. permitiendo un monitoreo integral de voltaje, corriente, potencia, energía, frecuencia y factor de potencia. Adopción importada Chips de alta calidad y tecnología de soldadura integrada, garantiza una precisión de medición de 0,5 niveles y estabilidad. rendimiento. La carcasa de ABS retardante de llama es robusta, resistente a los golpes y a la corrosión, adecuada para uso prolongado. Uso a largo plazo en entornos industriales hostiles. Es ampliamente utilizado en automatización industrial, distribución de energía y energía. escenarios de gestión, proporcionando un monitoreo confiable de parámetros de energía para equipos eléctricos.

INTRODUCCIÓN DE LA COMPAÑÍA

Comprometidos en brindar servicios integrales para el control de la automatización industrial. Satisfacer las necesidades de todos los aspectos de El sistema de energía con una distribución de energía inteligente precisa, confiable, que ahorra energía y es respetuosa con el medio ambiente. productos. Nos adherimos a un estricto control de calidad desde I+D hasta la producción, asegurando que cada producto cumpla con las normas internacionales. y nos esforzamos por ser un socio confiable para clientes globales en la industria de equipos de medición eléctrica.

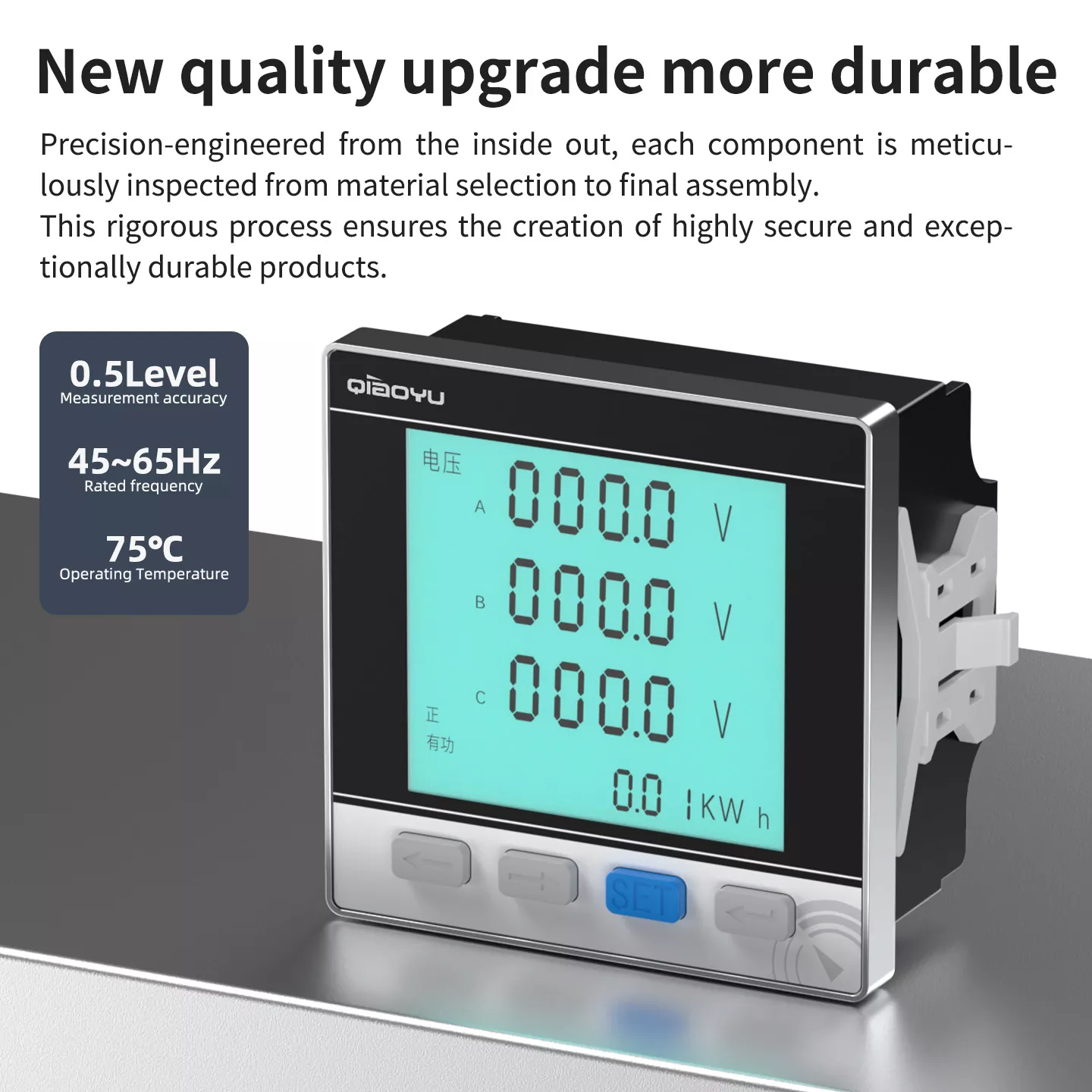

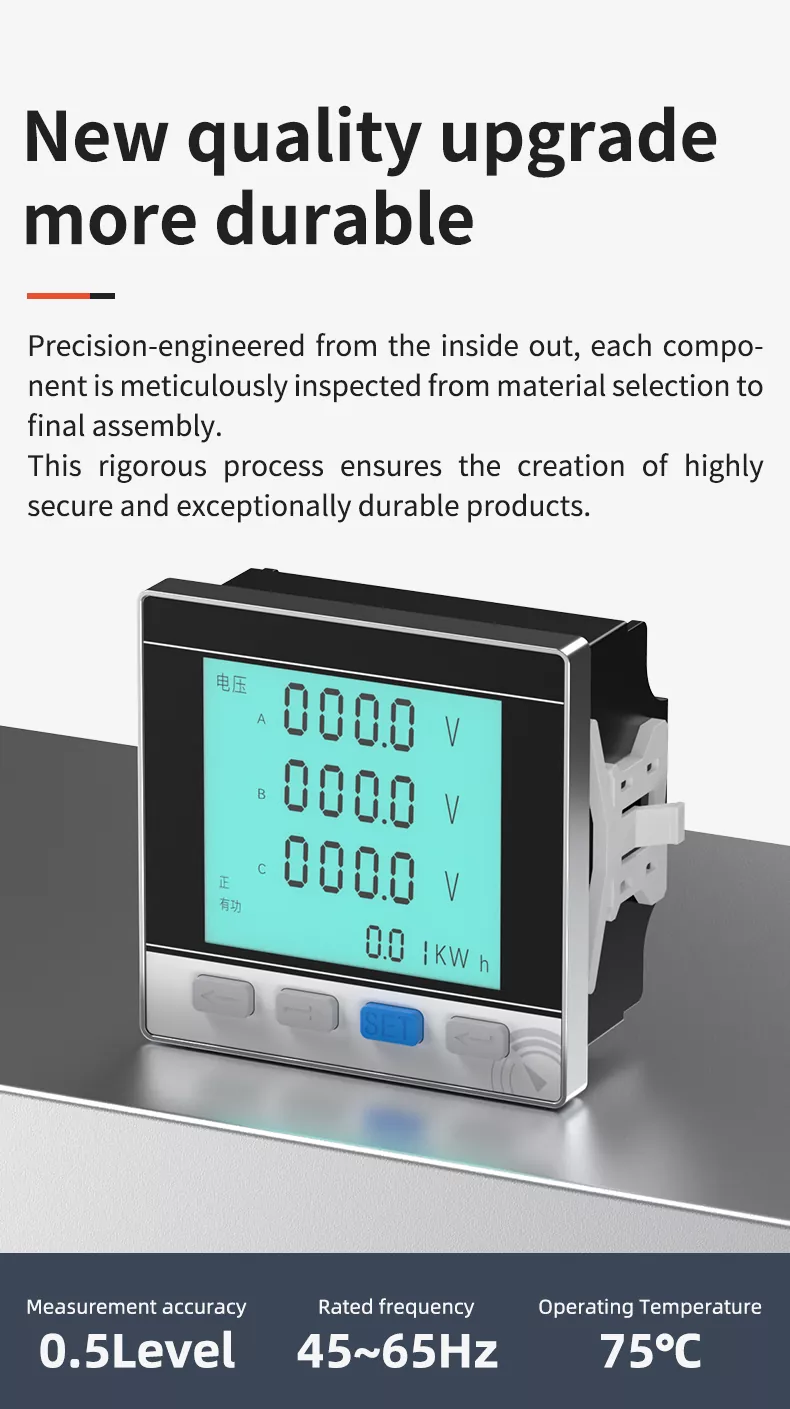

NUEVA ACTUALIZACIÓN DE CALIDAD Y MÁS DURADERA

Nuestro medidor multifuncional LCD trifásico ha sido sometido a una actualización de calidad completa. Diseñado con precisión desde el interior Cada componente se inspecciona meticulosamente desde la selección del material hasta el montaje final. Utilizamos alta importada chips de calidad y tecnología de soldadura integrada para garantizar una medición precisa y un rendimiento estable. La concha está hecha De material ABS ignífugo de alta resistencia, que es antienvejecimiento, resistente a la corrosión, a prueba de golpes y al fuego. retardante. Cada producto se somete a estrictas pruebas de envejecimiento, calibración de precisión y prueba de tensión soportada antes de salir. la fábrica. Puede funcionar de manera estable durante mucho tiempo en entornos industriales hostiles, con un rendimiento de seguridad más sólido. y una vida útil más larga.

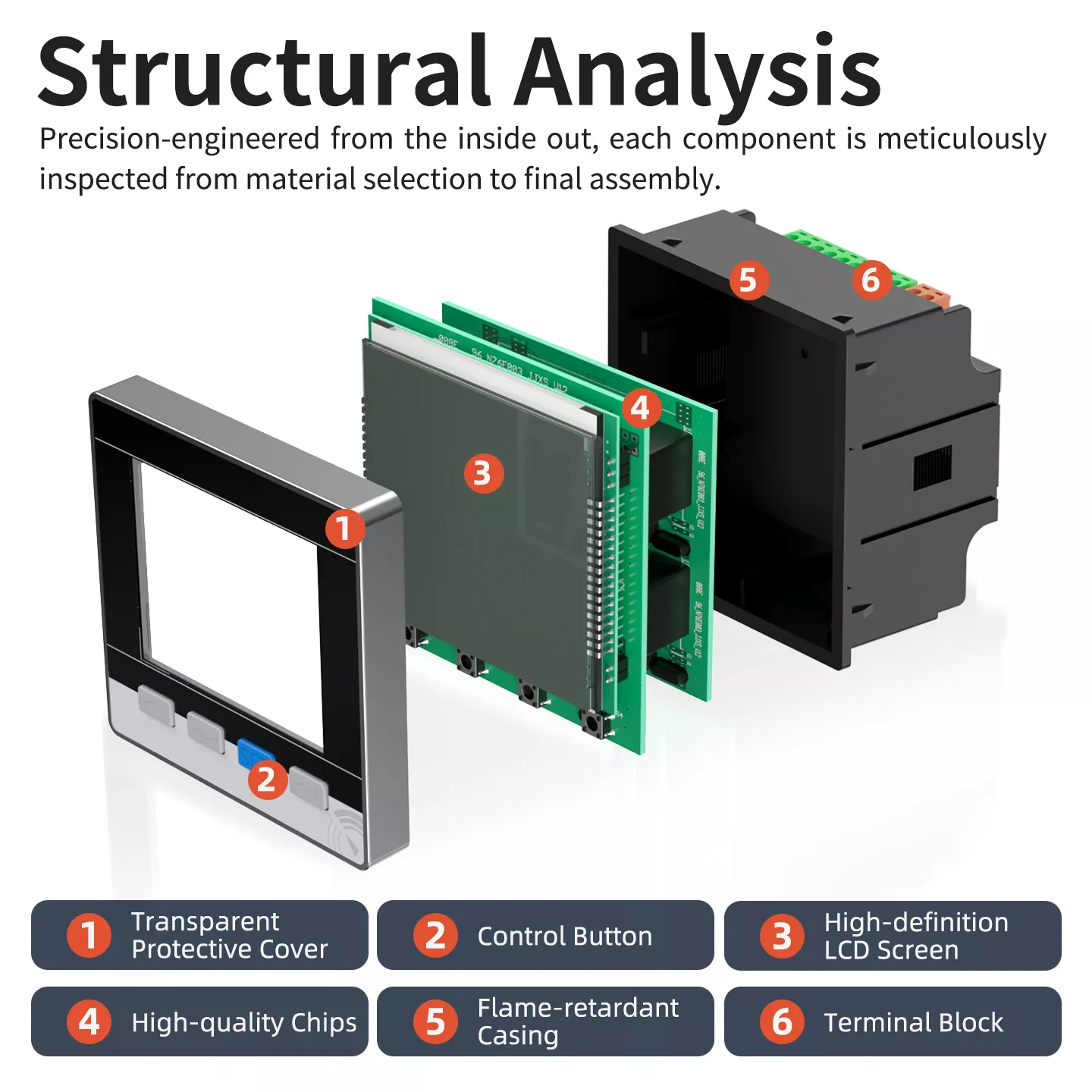

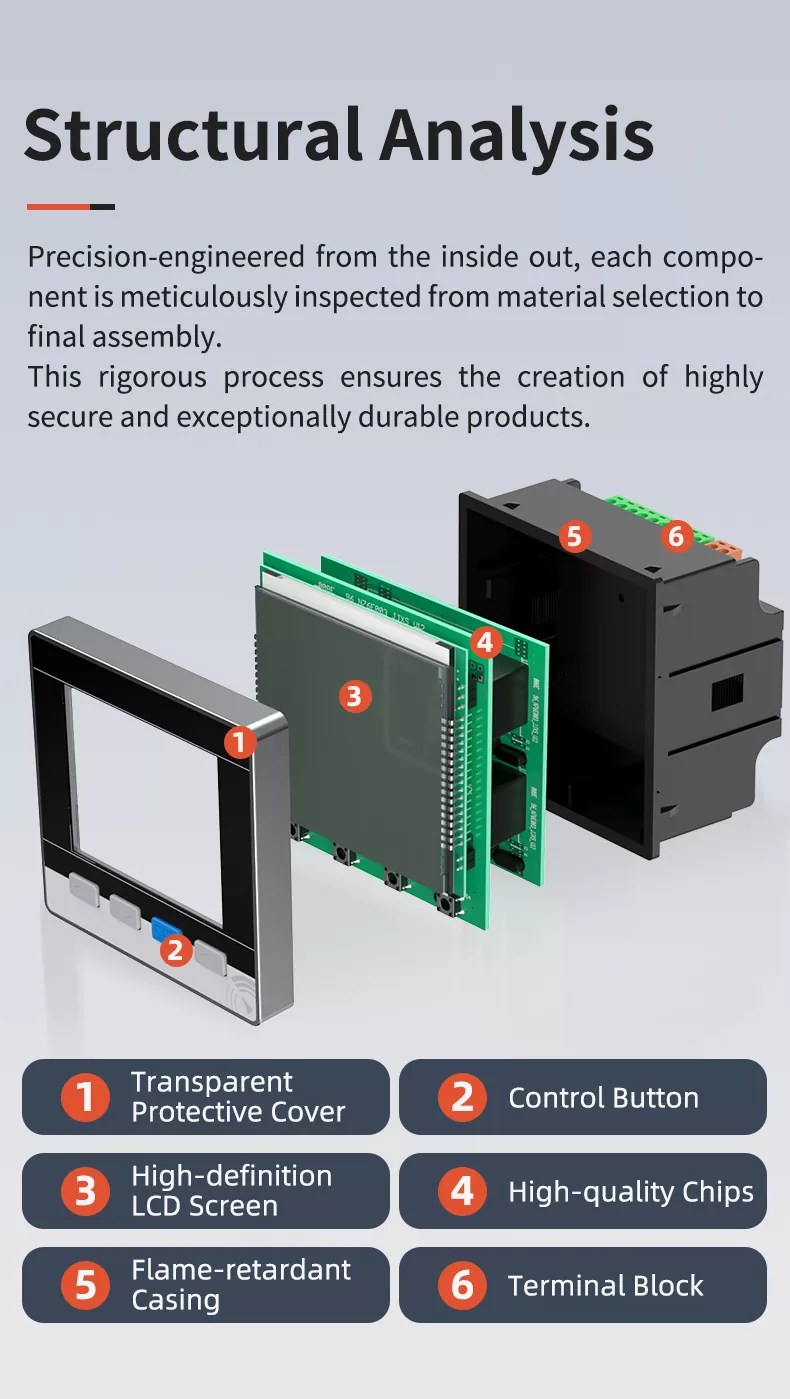

ANÁLISIS ESTRUCTURAL

El medidor adopta una estructura compacta y científica, que incluye 6 componentes principales:

1. FUNDA PROTECTORA TRANSPARENTE: Protege la pantalla del polvo y daños físicos, asegurando una claridad a largo plazo.

2. BOTÓN DE CONTROL: Sensible y receptivo, compatible con la configuración de parámetros, consulta de datos y navegación por menús.

3. PANTALLA LCD DE ALTA DEFINICIÓN: Pantalla de caracteres grande, visualización de datos clara, fuerte capacidad antiinterferencias.

4. CHIPS DE ALTA CALIDAD: Chips importados con soldadura integrada, que garantizan una precisión de medición de 0,5 niveles y un rendimiento estable.

5. CARCASA RETARDANTE DE LLAMA: Plástico de ingeniería de alta resistencia, antienvejecimiento, resistente a la corrosión, que proporciona una protección de seguridad confiable.

6. BLOQUE DE TERMINALES: Material de alta conductividad, instalación firme, cableado sencillo, con fuerte resistencia a sobrecargas y resistencia al desgaste.

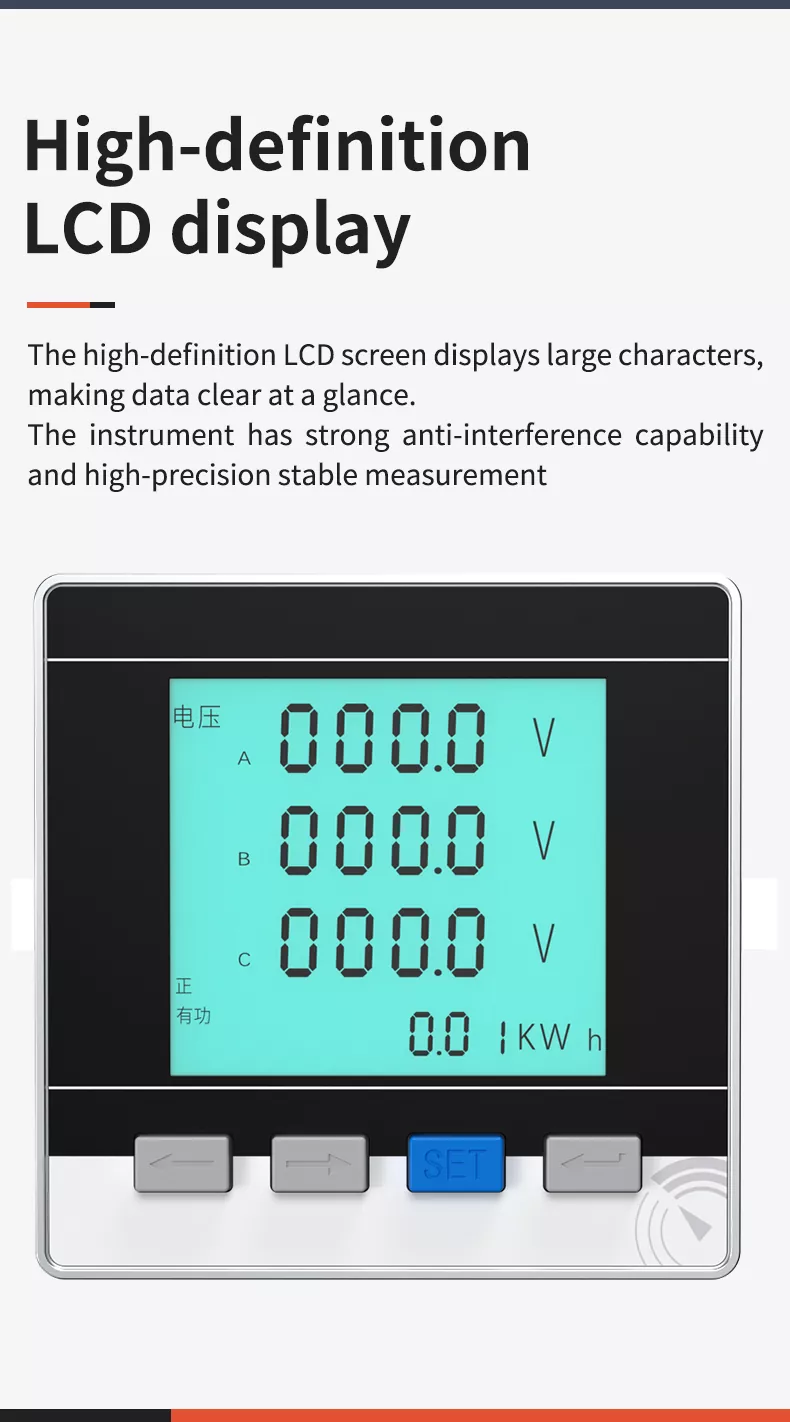

PANTALLA LCD DE ALTA DEFINICIÓN

Nuestro medidor está equipado con una pantalla LCD de alta definición con caracteres de gran tamaño. Los datos completos de potencia. (voltaje, corriente, potencia, energía, etc.) es claro de un vistazo, lo que permite una fácil lectura en varios ángulos de instalación. El instrumento tiene una fuerte capacidad antiinterferencias y una medición estable de alta precisión, lo que garantiza una precisión y Monitoreo confiable de parámetros de energía incluso en entornos industriales complejos.

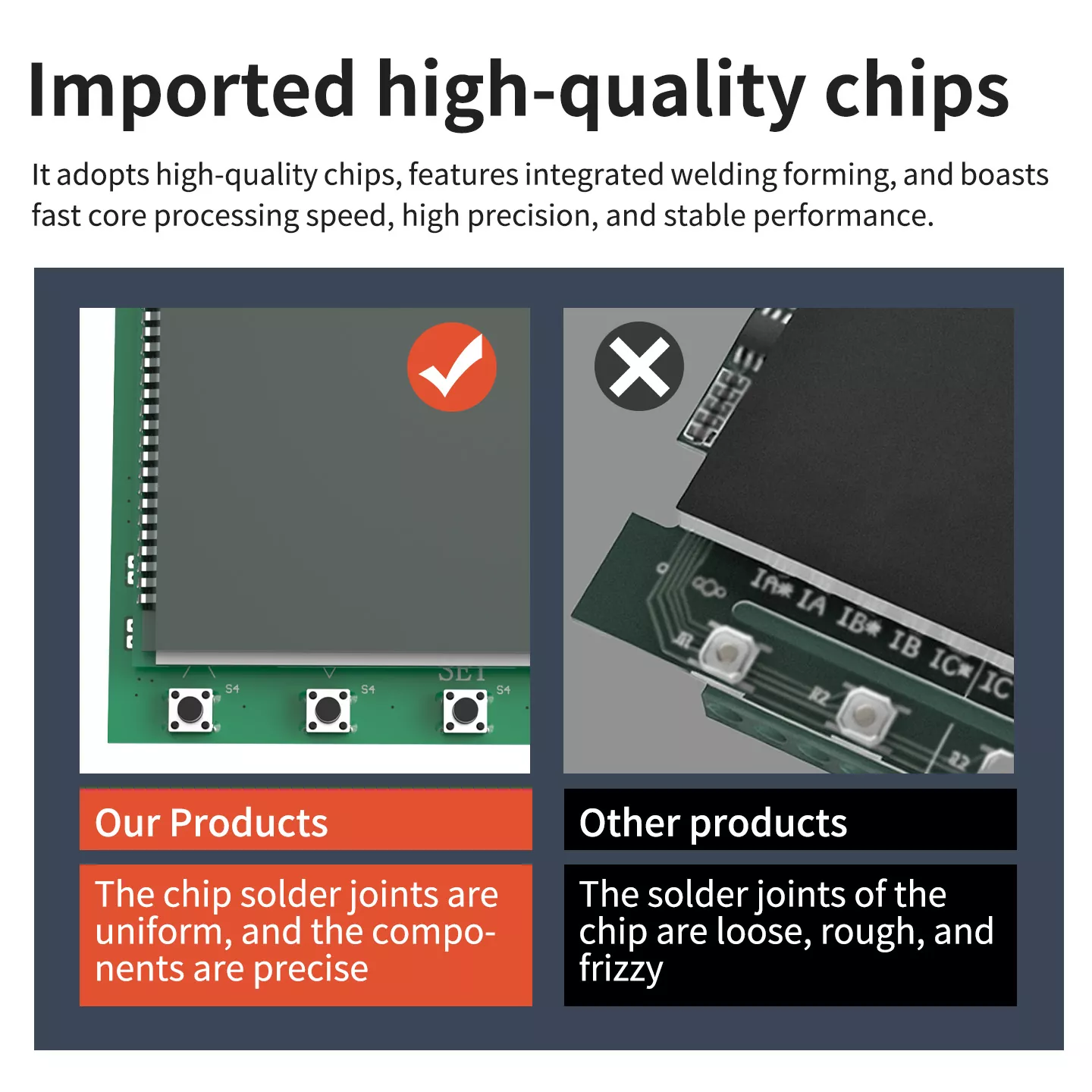

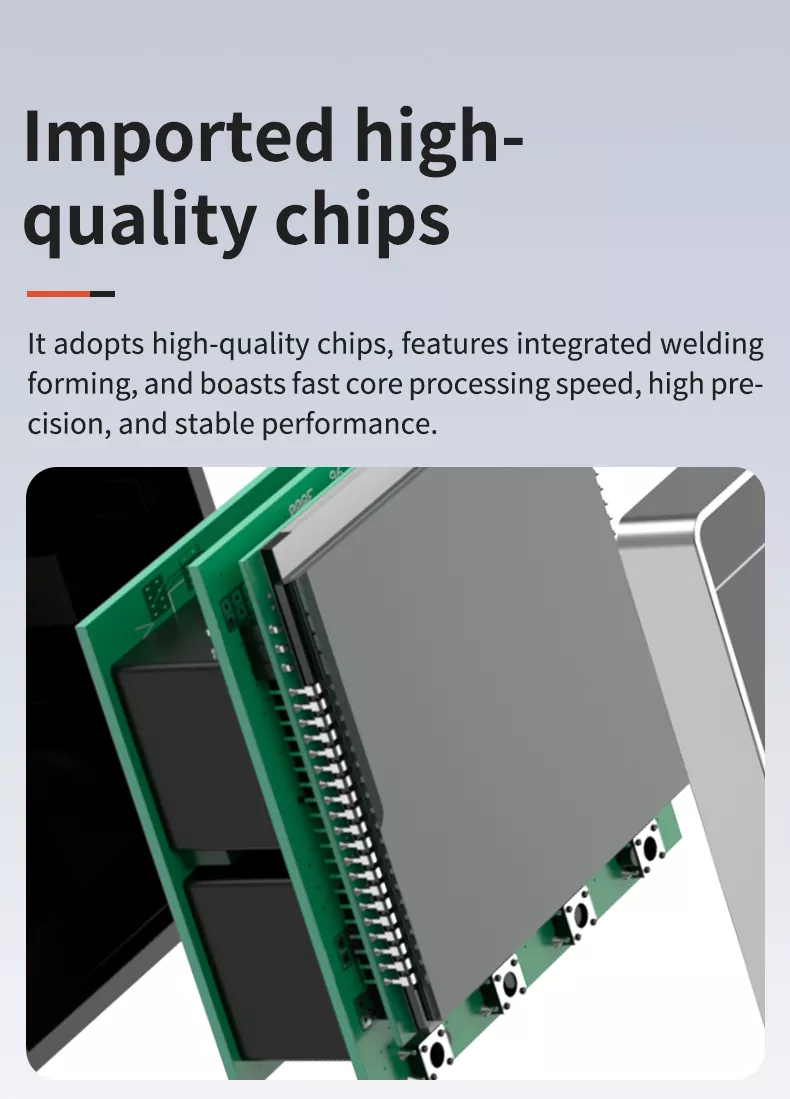

CHIPS IMPORTADOS DE ALTA CALIDAD

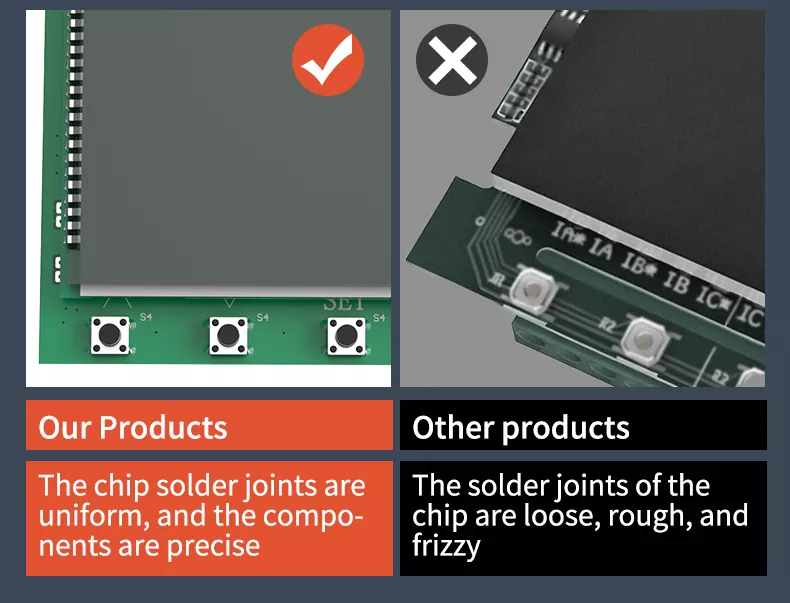

Utilizando chips importados de alta calidad y tecnología de soldadura integrada, garantiza una rápida velocidad de procesamiento del núcleo, alta Precisión y rendimiento estable. La precisión de la medición alcanza el nivel 0,5, cumpliendo con las normas industriales internacionales. estándares de medición. En comparación con otros productos, nuestras juntas de soldadura de chips son uniformes y precisas, evitando que se suelten, Conexiones rugosas y encrespadas, lo que garantiza un funcionamiento estable a largo plazo del medidor.

NUESTROS PRODUCTOS VS. OTROS PRODUCTOS

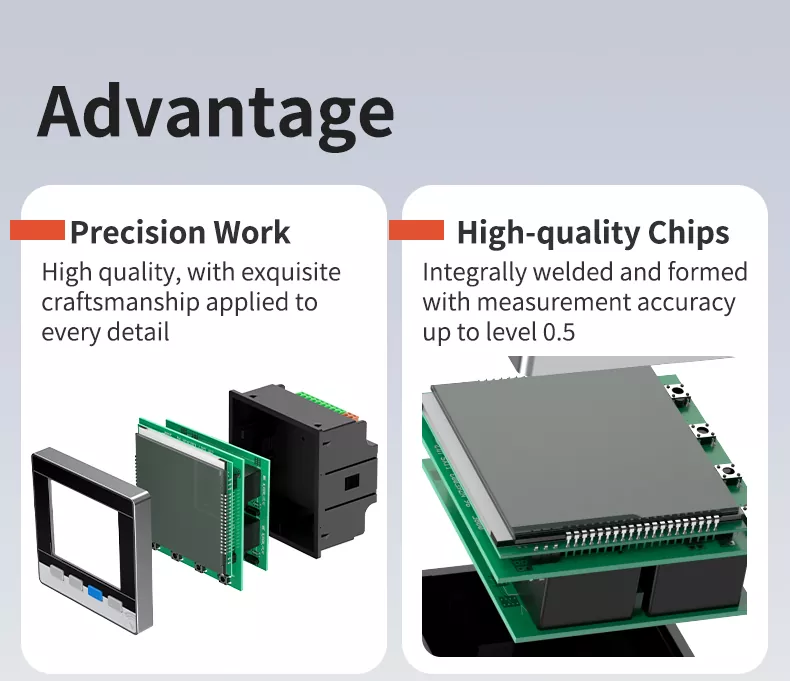

VENTAJA PRINCIPAL

ALTA PRECISIÓN: Precisión de medición de 0,5 niveles, lo que garantiza un seguimiento preciso de los parámetros de potencia completos.

CARCASA RETARDANTE DE LLAMA: Material ABS de alta resistencia, que previene eficazmente incendios provocados por cortocircuitos y sobrecargas.

FÁCIL INSTALACIÓN: Montaje a presión, múltiples opciones de tamaño de panel, cableado simple, implementación rápida.

RENDIMIENTO ESTABLE: Chips importados de alta calidad, soldadura integrada, fuerte capacidad antiinterferente, adecuados para condiciones duras ambientes.

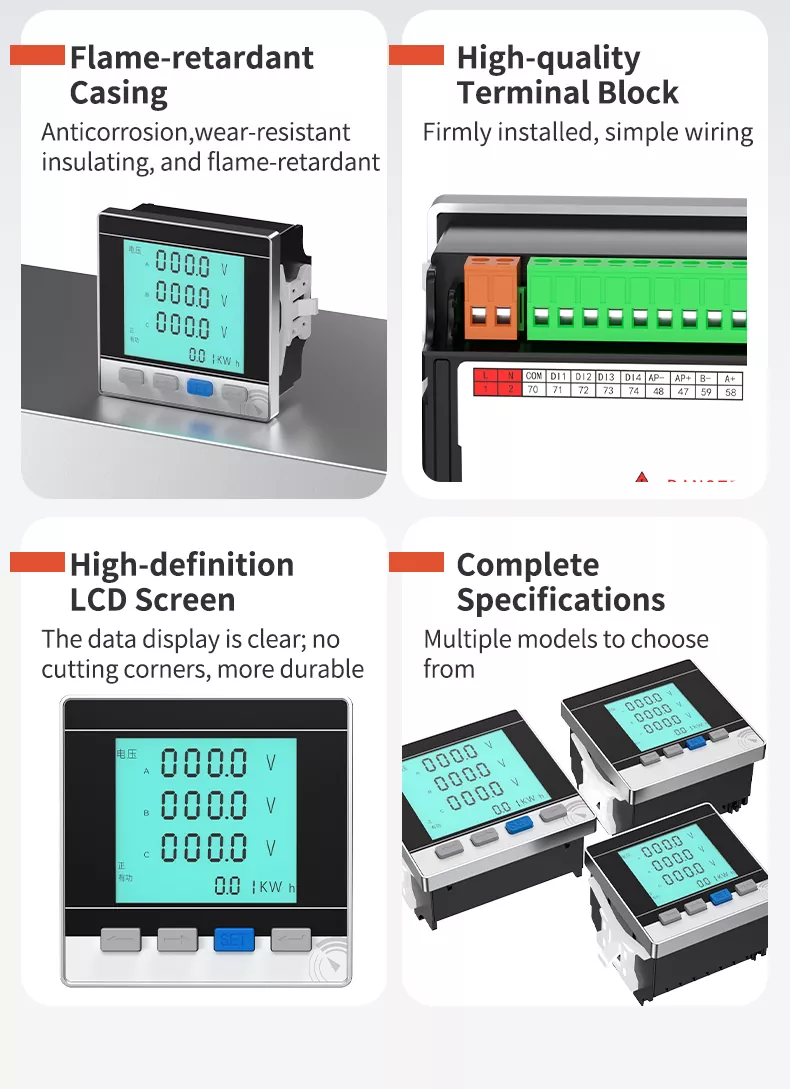

CUATRO PUNTOS DE VENTA PRINCIPALES

• CARCASA RETARDANTE DE LLAMA: Anticorrosión, resistente al desgaste, aislante y retardante de llama, lo que garantiza un uso seguro a largo plazo.

• BLOQUE DE TERMINALES DE ALTA CALIDAD: Instalación firme, cableado simple, buena conductividad, alta resistencia al desgaste, lo que garantiza una transmisión de corriente segura.

• PANTALLA LCD DE ALTA DEFINICIÓN: Visualización de datos clara, caracteres grandes, sin atajos, más duradero, fácil de leer.

• ESPECIFICACIONES COMPLETAS: Múltiples opciones de tamaño de panel (72×72 mm / 80×80 mm / 96×96 mm), que satisfacen las necesidades de diferentes condiciones de trabajo.

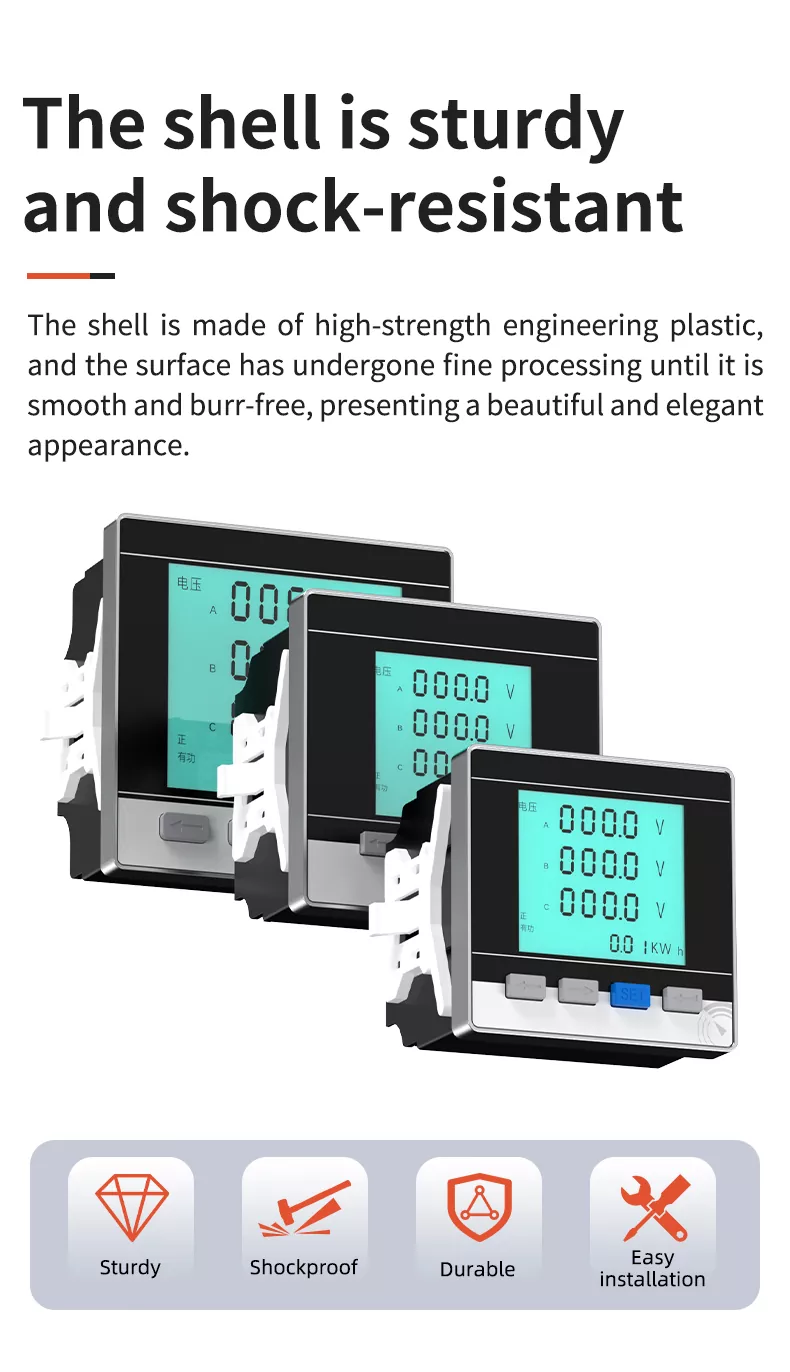

LA CARCASA ES ROBUSTA Y RESISTENTE A LOS CHOQUES

La carcasa está hecha de plástico de ingeniería de alta resistencia y la superficie ha sido sometida a un procesamiento fino hasta que queda suave y sin rebabas, presentando una apariencia hermosa y elegante. Tiene excelente resistencia a los golpes y compresión. Resistencia, puede resistir colisiones diarias y vibraciones mecánicas, y no se deformará ni dañará. El material es anti Corrosión y antienvejecimiento, adecuado para uso estable a largo plazo en diversos entornos industriales complejos, con un rango de temperatura de funcionamiento de 20 ~ 70 °C (hasta 75 °C).

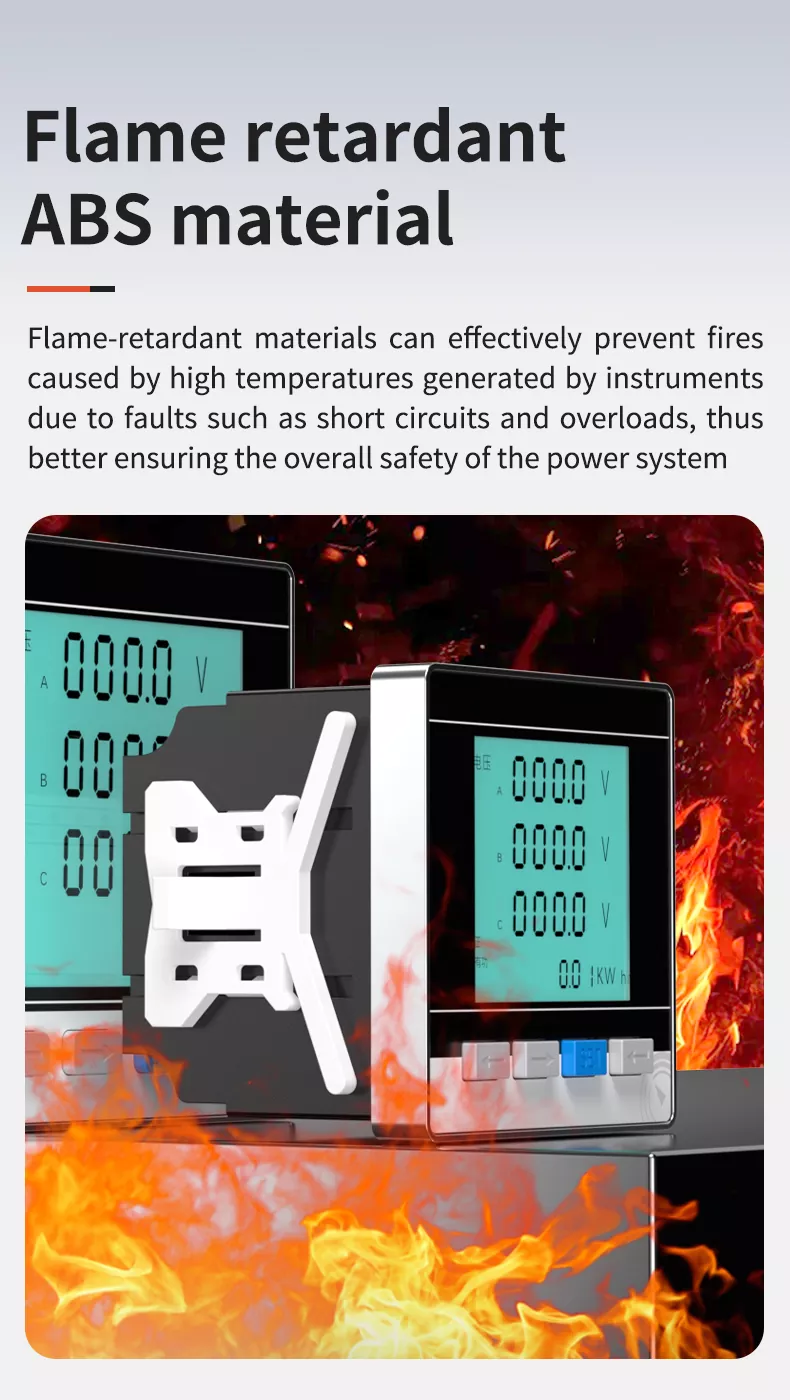

MATERIAL ABS RETARDANTE DE LLAMA

La carcasa adopta plástico de ingeniería ABS retardante de llama de alto rendimiento con excelente retardante de llama y propiedades aislantes. Puede inhibir eficazmente la combustión y prevenir incendios causados por las altas temperaturas generadas. por instrumentos debido a fallas como cortocircuitos y sobrecargas, garantizando así mejor la seguridad general del sistema de energía. El material también es anticorrosión y antienvejecimiento, con una larga vida útil.

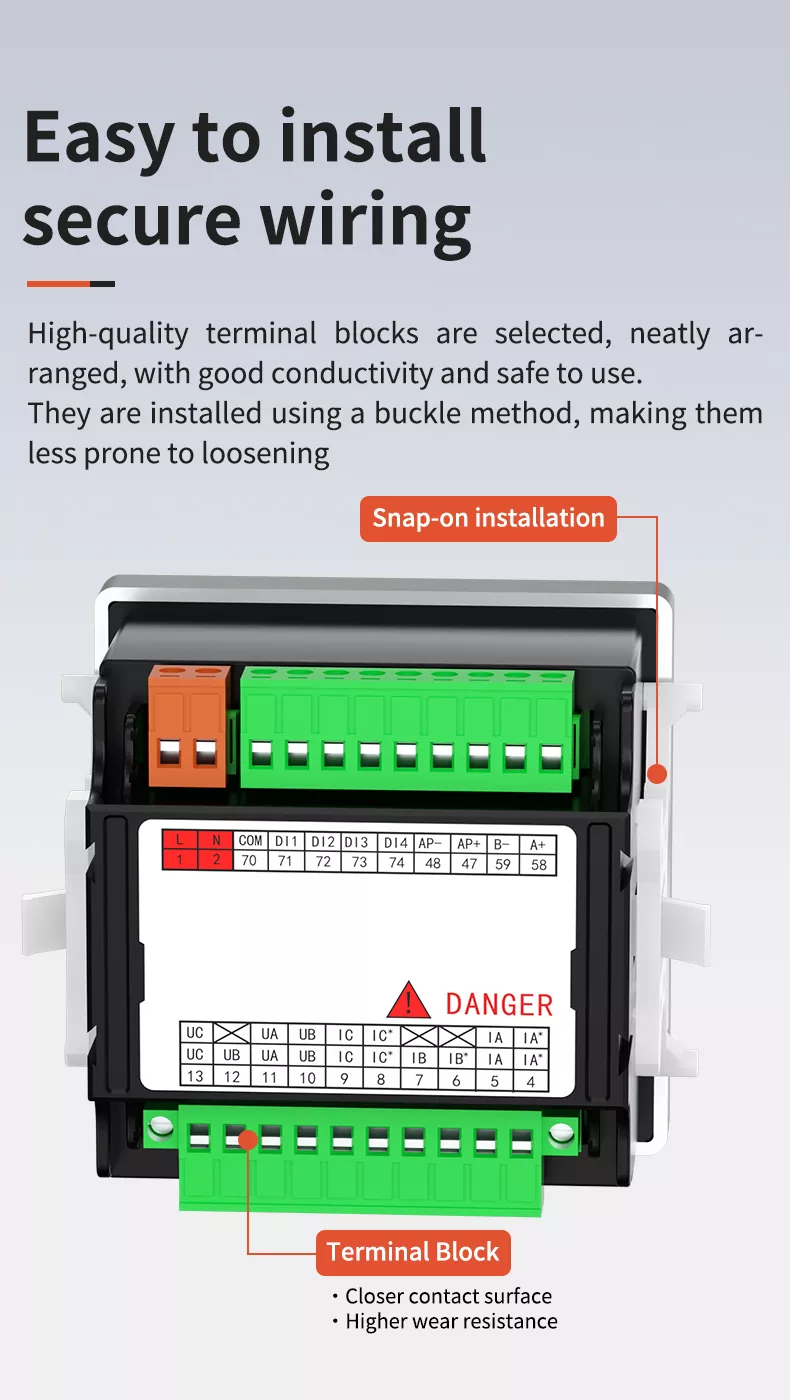

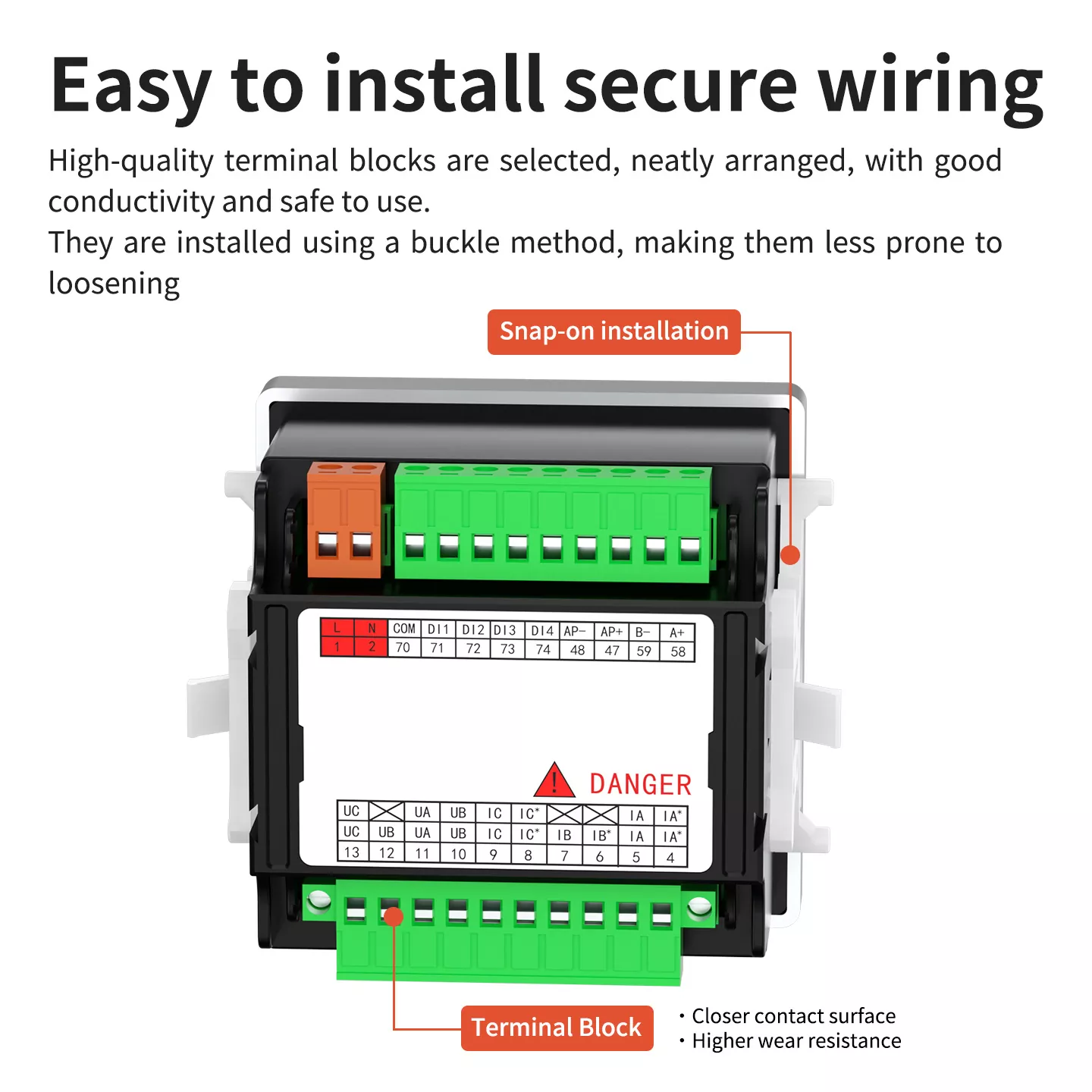

FÁCIL DE INSTALAR Y CABLEADO SEGURO

El medidor adopta una instalación a presión, que es simple y rápida, sin necesidad de herramientas complicadas. Inserte el medidor en la abertura del panel y asegúrelo con los clips de montaje incluidos. Los bloques de terminales de alta calidad están cuidadosamente dispuestos, Con buena conductividad y seguro de usar. La disposición del terminal es clara, con marcado estandarizado, evitando efectivamente cableado incorrecto. Es compatible con varios gabinetes de distribución y equipos eléctricos, adecuado para una rápida despliegue en diferentes escenarios.

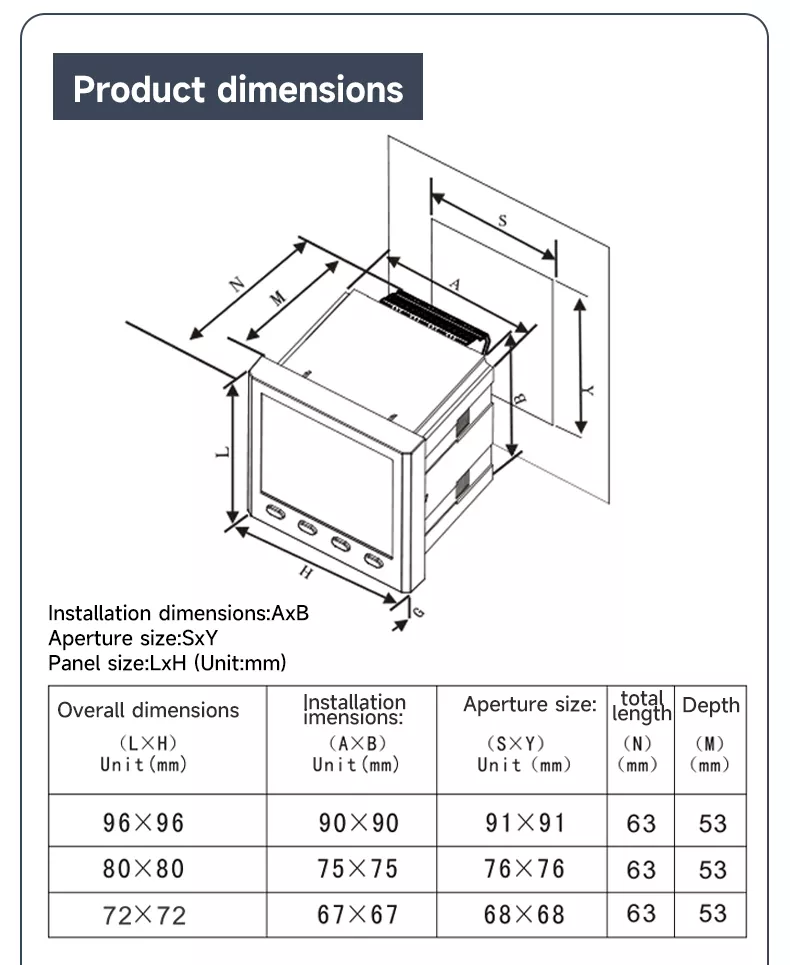

DIMENSIONES DEL PRODUCTO

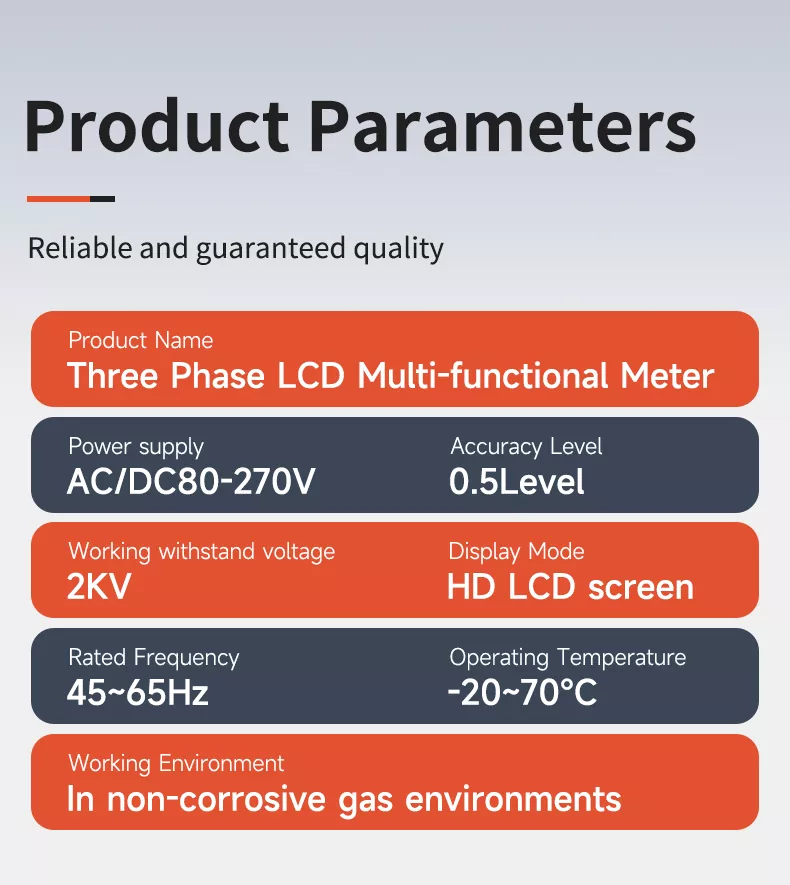

PARÁMETROS DEL PRODUCTO

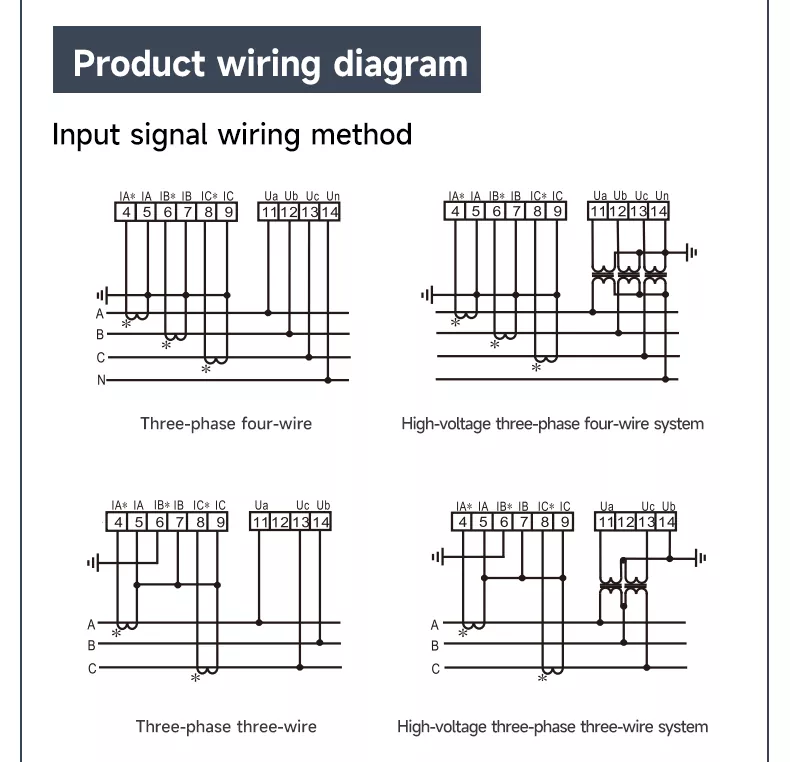

DIAGRAMA DE CABLEADO E INSTRUCCIONES

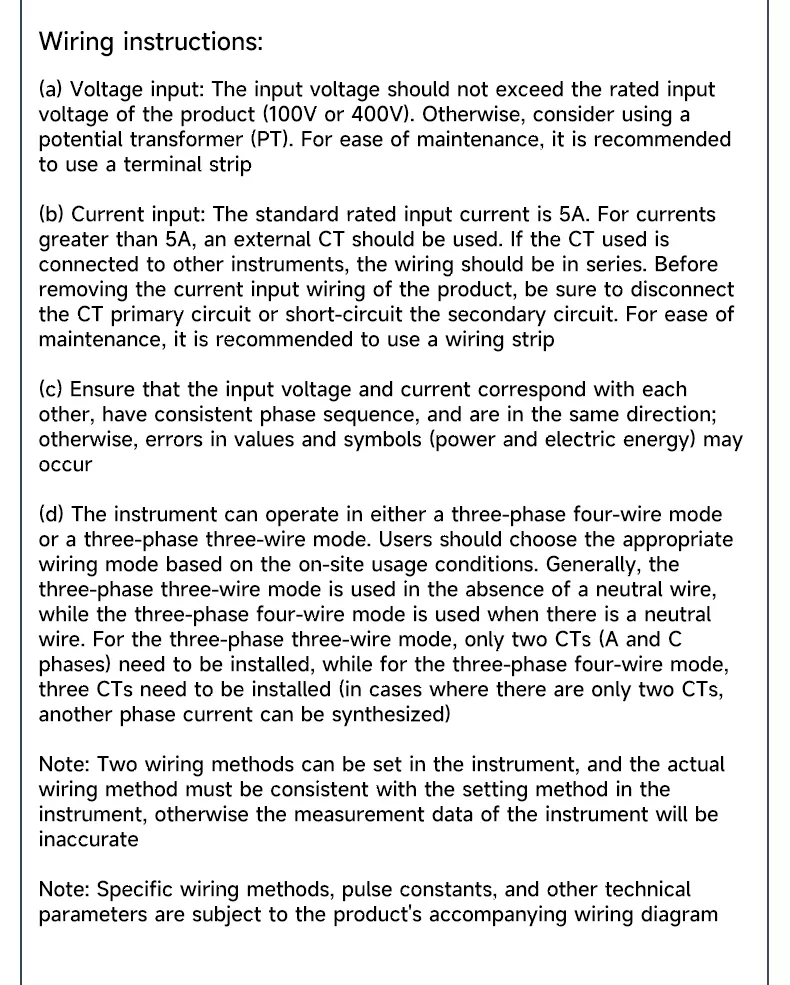

INSTRUCCIONES DE CABLEADO

7. ENTRADA DE VOLTAJE: El voltaje de entrada no debe exceder el voltaje de entrada nominal (100 V o 400 V). De lo contrario, considere utilizar un potencial transformador (PT).

8. ENTRADA ACTUAL: La corriente de entrada nominal estándar es 5A. Para corrientes superiores a 5A, se debe utilizar un CT externo. Asegurar TC Los circuitos secundarios se cortocircuitan antes de retirar el cableado.

9. SECUENCIA DE FASE: Asegúrese de que el voltaje y la corriente de entrada se correspondan entre sí, tengan una secuencia de fases consistente y estén en la misma posición. misma dirección.

10. MODOS DE CABLEADO: Admite configuraciones trifásicas de tres cables y trifásicas de cuatro cables; configure el modo en el medidor para que coincida cableado real.

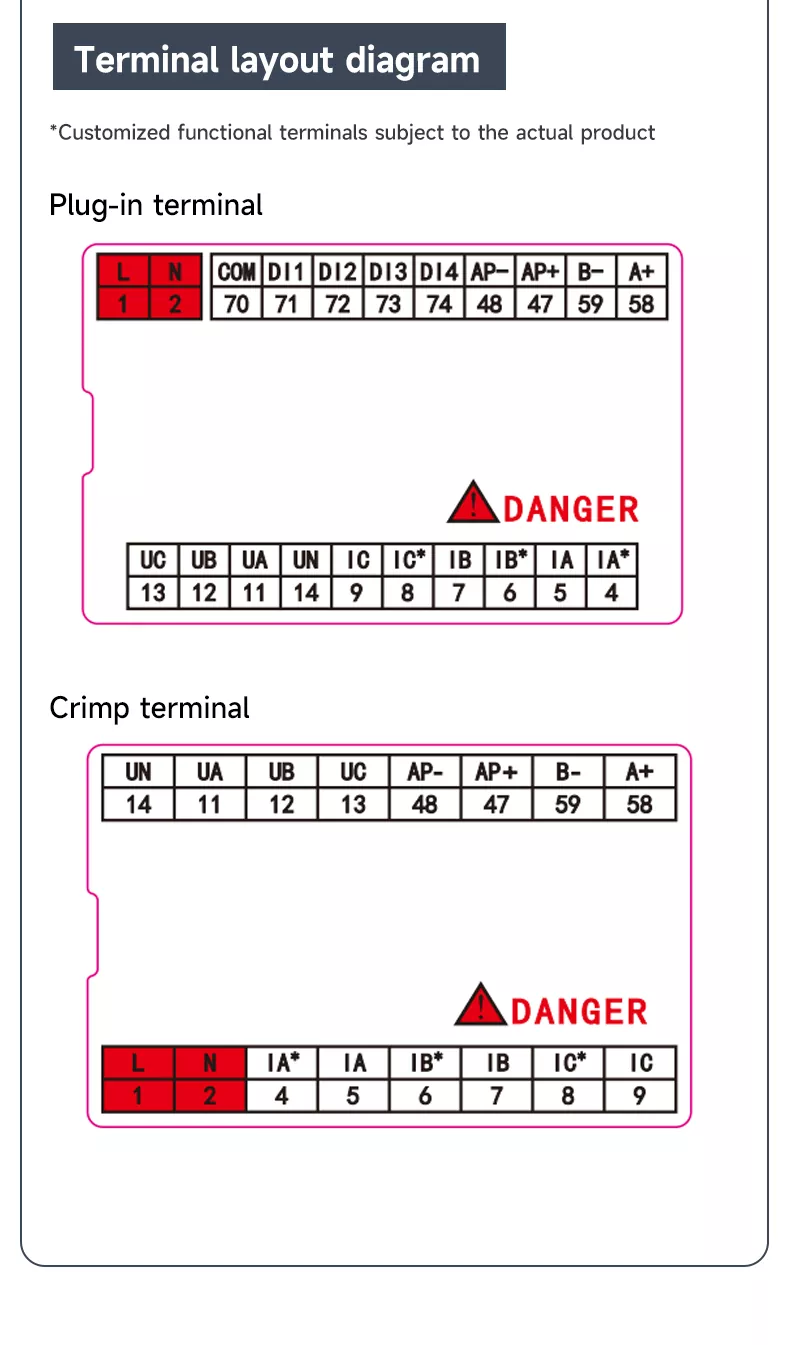

DISPOSICIÓN DE TERMINALES

• ENCHUFAR EL TERMINAL: Incluye entrada de alimentación L/N, E/S digital DI/DO, comunicación RS485 (A+/B) y entradas de voltaje/corriente (UA/UB/UC/UN, IA/IB/IC).

• TERMINAL DE ENGARZADO: Optimizado para cableado directo, con terminales de alimentación, comunicación y medición claramente etiquetados.

CERTIFICACIÓN AUTORIZADA

Nuestro medidor multifuncional LCD trifásico ha pasado pruebas y certificaciones de laboratorio profesionales, de acuerdo con estándares industriales nacionales e internacionales. Todo el proceso de producción implementa un estricto control de calidad, incluyendo calibración de precisión, prueba de tensión soportada, prueba de envejecimiento y otros enlaces, garantizando la precisión, seguridad y Estabilidad de cada producto. La certificación autorizada proporciona una sólida garantía para el volumen de ventas de los clientes globales adquisiciones y cooperación a largo plazo.

AMPLIAMENTE UTILIZADO

Nuestro medidor multifuncional LCD trifásico se utiliza ampliamente en:

• SUBESTACIÓN: Monitoreo de energía y gestión de energía en tiempo real

• EQUIPOS DE AUTOMATIZACIÓN: Control de procesos industriales y monitoreo de parámetros de potencia.

• PRODUCCIÓN DE FLUJO: Monitoreo y gestión del consumo de energía de la fábrica.

• GABINETE DE DISTRIBUCIÓN: Monitoreo de carga del sistema de distribución de baja tensión

• EDIFICIO RESIDENCIAL: Gestión del uso de energía del complejo de apartamentos.

• GRANDES ALMACENES: Medición y monitoreo de energía en edificios comerciales

Preguntas frecuentes

1.¿CUÁL ES LA FUNCIÓN PRINCIPAL DE ESTE PRODUCTO?

Se utiliza principalmente para el monitoreo integral de los parámetros de energía trifásicos, incluidos voltaje, corriente, potencia, energía, frecuencia y factor de potencia, con funciones programables de medición, visualización y comunicación digital.

2. ¿CUÁL ES LA PRECISIÓN DE LA MEDICIÓN?

Adopta un nivel de alta precisión de 0,5, que cumple con los estándares internacionales de medición industrial, lo que garantiza una precisión y Monitoreo confiable de parámetros de potencia.

3. ¿QUÉ TAMAÑOS DE PANEL ESTÁN DISPONIBLES?

Ofrecemos tres tamaños de panel estándar: 72×72 mm, 80×80 mm y 96×96 mm, con las correspondientes aberturas de instalación para cumplir diferentes necesidades de diseño de gabinetes.

4.¿CUÁL ES EL MÉTODO DE INSTALACIÓN?

Admite montaje en panel a presión, con instalación y desmontaje sencillos, adecuado para diversas distribuciones. Armarios y equipos eléctricos.

5. ¿SOPORTA COMUNICACIÓN REMOTA?

Sí, cuenta con un puerto RS485 con protocolo Modbus RTU para una integración perfecta en SCADA y gestión de energía. sistemas, lo que permite el monitoreo remoto y la recopilación de datos.

6. ¿CUÁL ES EL RANGO DE TEMPERATURA DE FUNCIONAMIENTO?

El producto puede funcionar de manera estable a 20 ~ 70 °C (hasta 75 °C), adecuado para diversos usos industriales en interiores y exteriores. ambientes.
