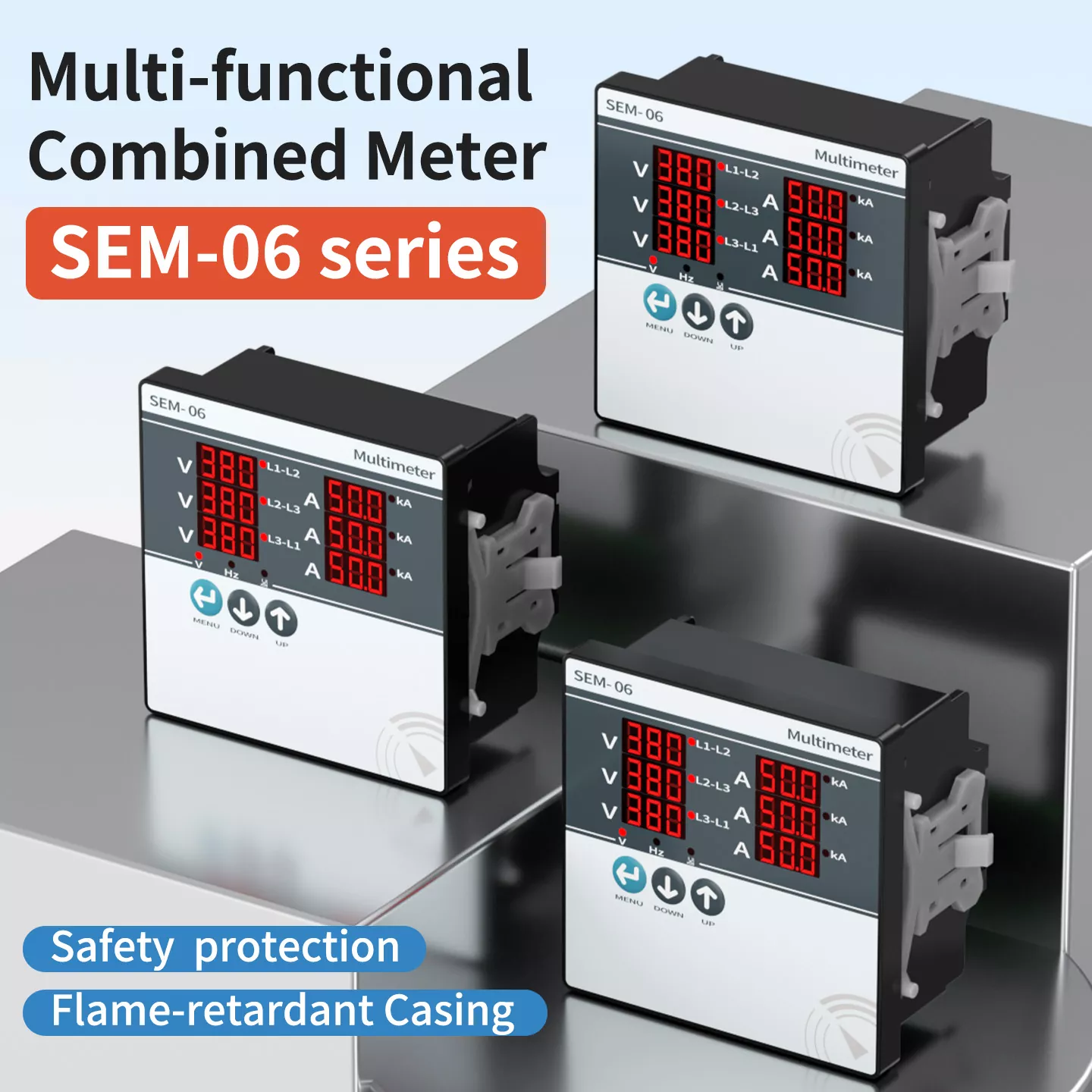

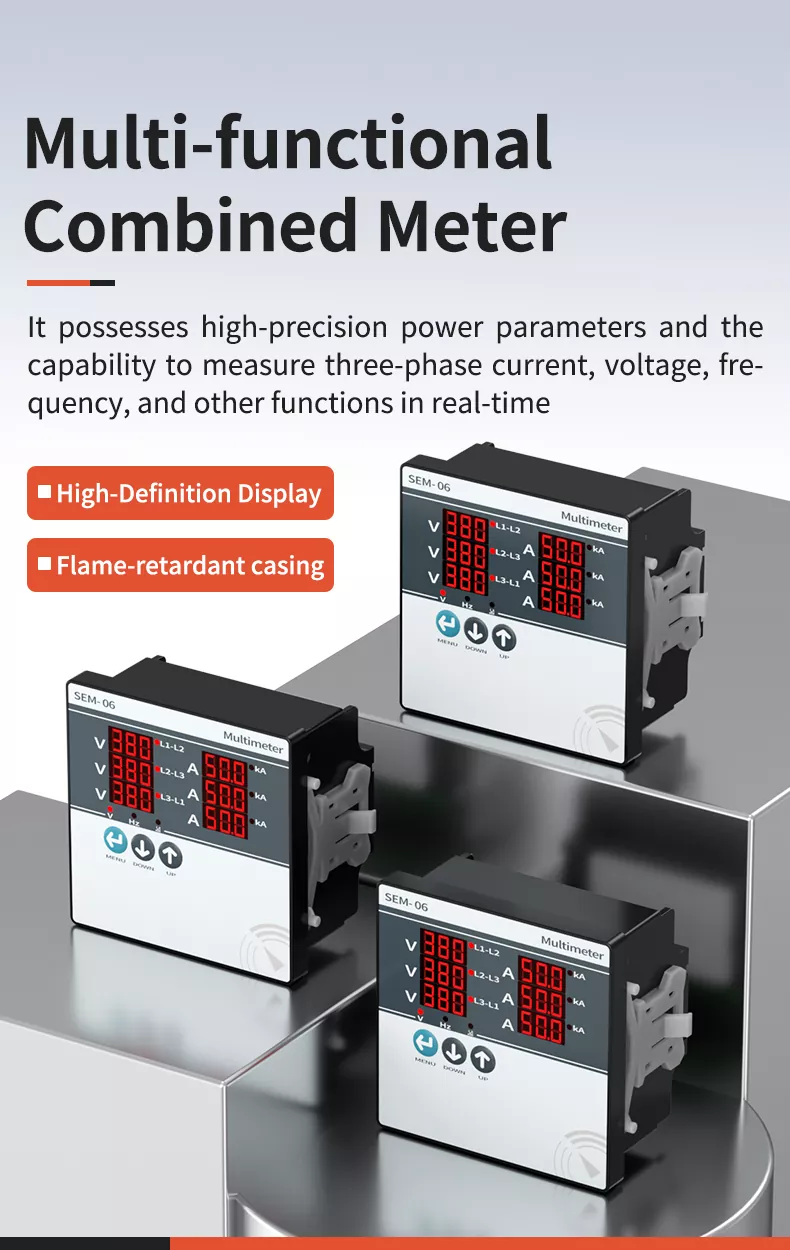

ElMedidor combinado multifuncional SEM 06 de Eton es un instrumento de monitoreo de energía trifásico de nivel profesional diseñado para mediciones en tiempo real y control en sistemas eléctricos complejos. Integrando tecnología avanzada de chip SMT (tecnología de montaje en superficie) y circuitos integrados, lograAlta precisión de 0,5 niveles para monitoreo en tiempo real de voltaje trifásico, corriente trifásica y valores de frecuencia. con un Pantalla grande LED de alta definición, botones de control intuitivos y una carcasa resistente ignífuga, combina Rendimiento de precisión con simplicidad operativa. Su diseño de instalación a presión y sus dimensiones estandarizadas lo hacen un ajuste perfecto para automatización industrial, gabinetes de distribución y proyectos de subestaciones de redes eléctricas, proporcionando estabilidad y soporte de datos confiable para la gestión del sistema de energía.

Introducción de la empresa

Comprometidos en brindar servicios integrales para el control de la automatización industrial. Satisfacer las necesidades de todos los aspectos de El sistema de energía con distribución de energía inteligente precisa, confiable, que ahorra energía y es respetuosa con el medio ambiente. productos. Nos adherimos a un estricto control de calidad desde I+D hasta la producción, asegurando que cada producto cumpla con las normas internacionales. y nos esforzamos por ser un socio confiable para clientes globales en la industria de equipos eléctricos.

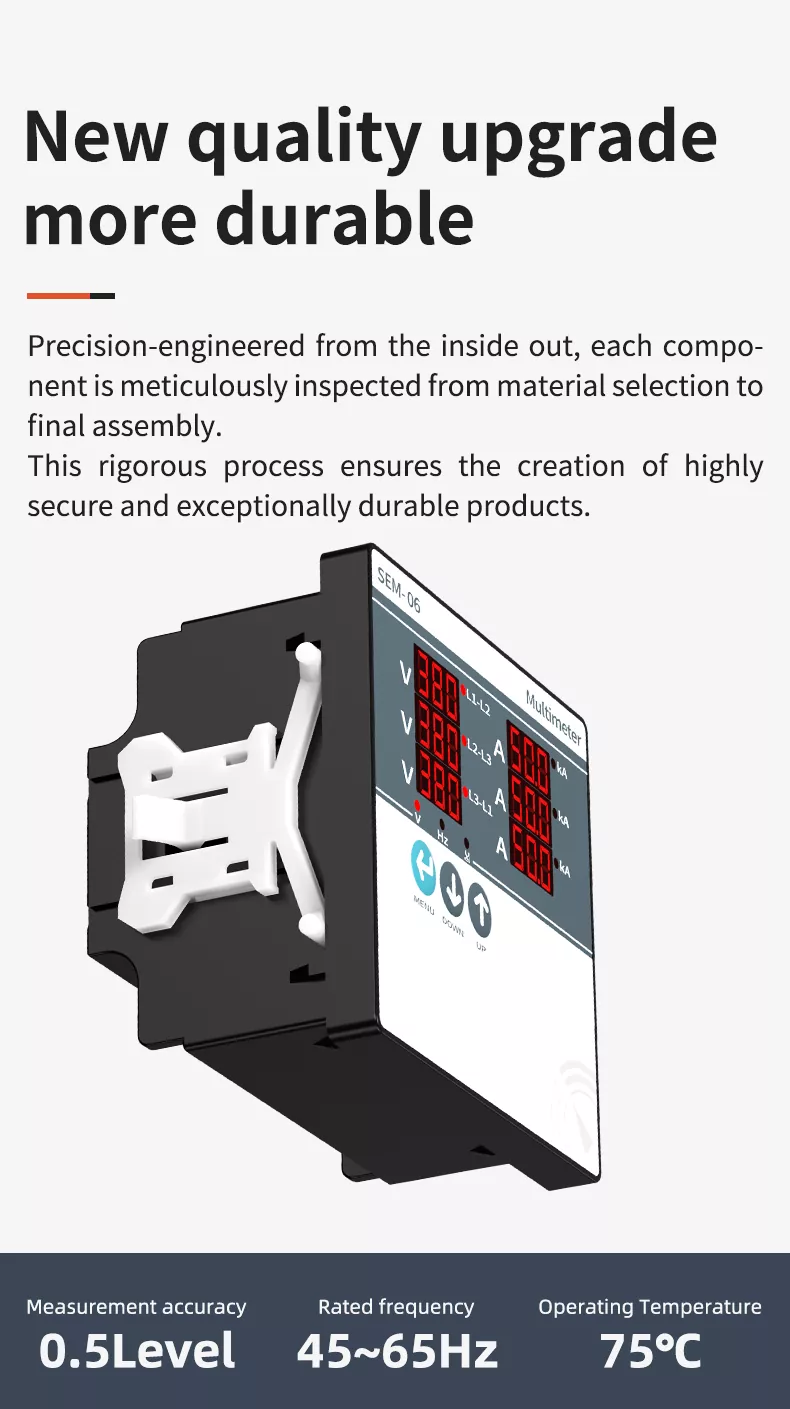

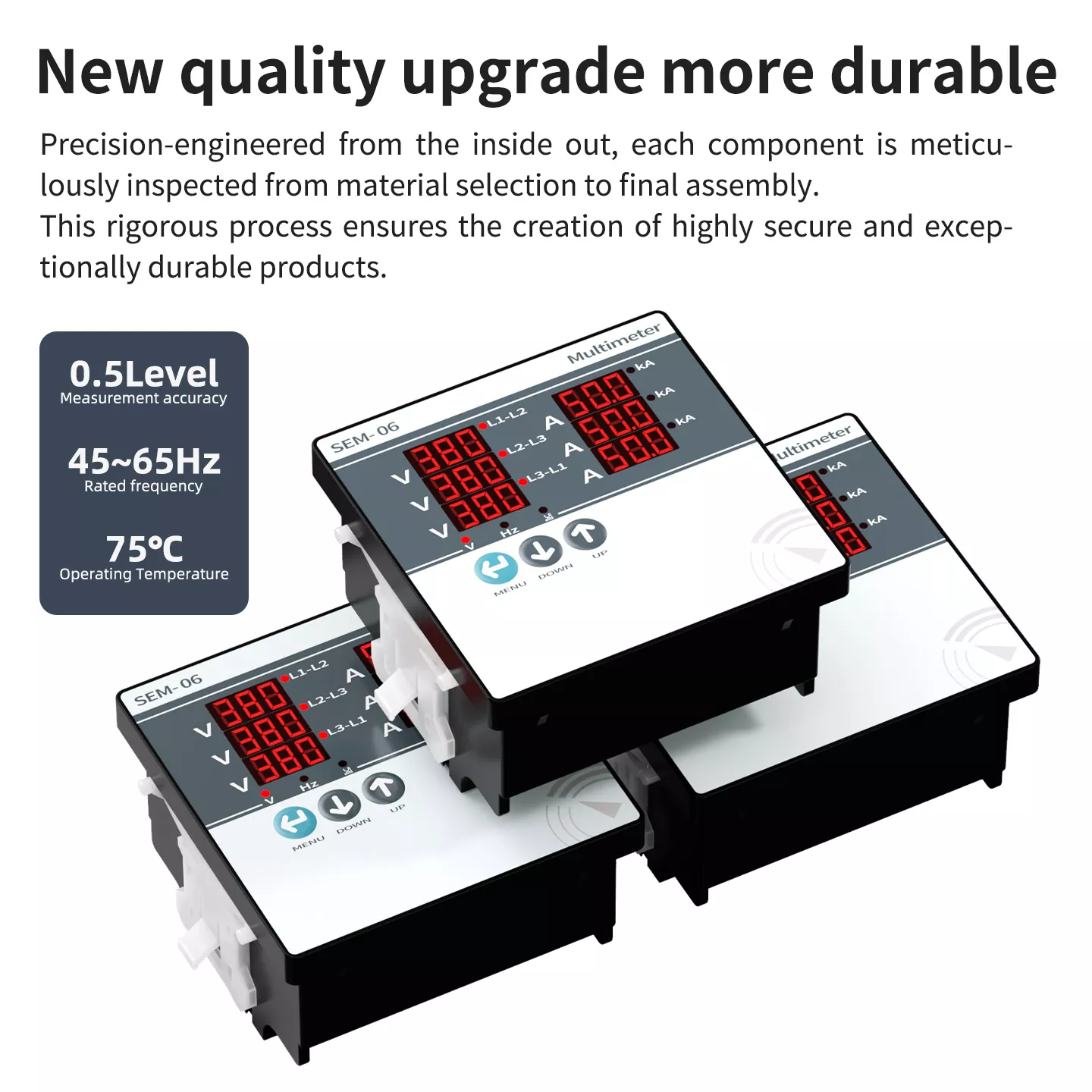

Nueva mejora de calidad y más duradera

Diseñado con precisión desde adentro hacia afuera, cada componente del medidor combinado multifuncional SEM 06 está meticulosamente inspeccionados, desde la selección de materias primas y el procesamiento de componentes hasta el ensamblaje final y las pruebas de envejecimiento. este riguroso El proceso de producción elimina posibles riesgos de calidad, garantizando que el producto sea altamente seguro, resistente a la corrosión y excepcionalmente duradero. Puede soportar operaciones a largo plazo en entornos industriales hostiles, con un impacto a corto plazo. Tolerancia de temperatura de funcionamiento de hasta 75 °C, cumpliendo plenamente con los requisitos de durabilidad de pedidos al por mayor y a largo plazo. aplicaciones de proyectos.

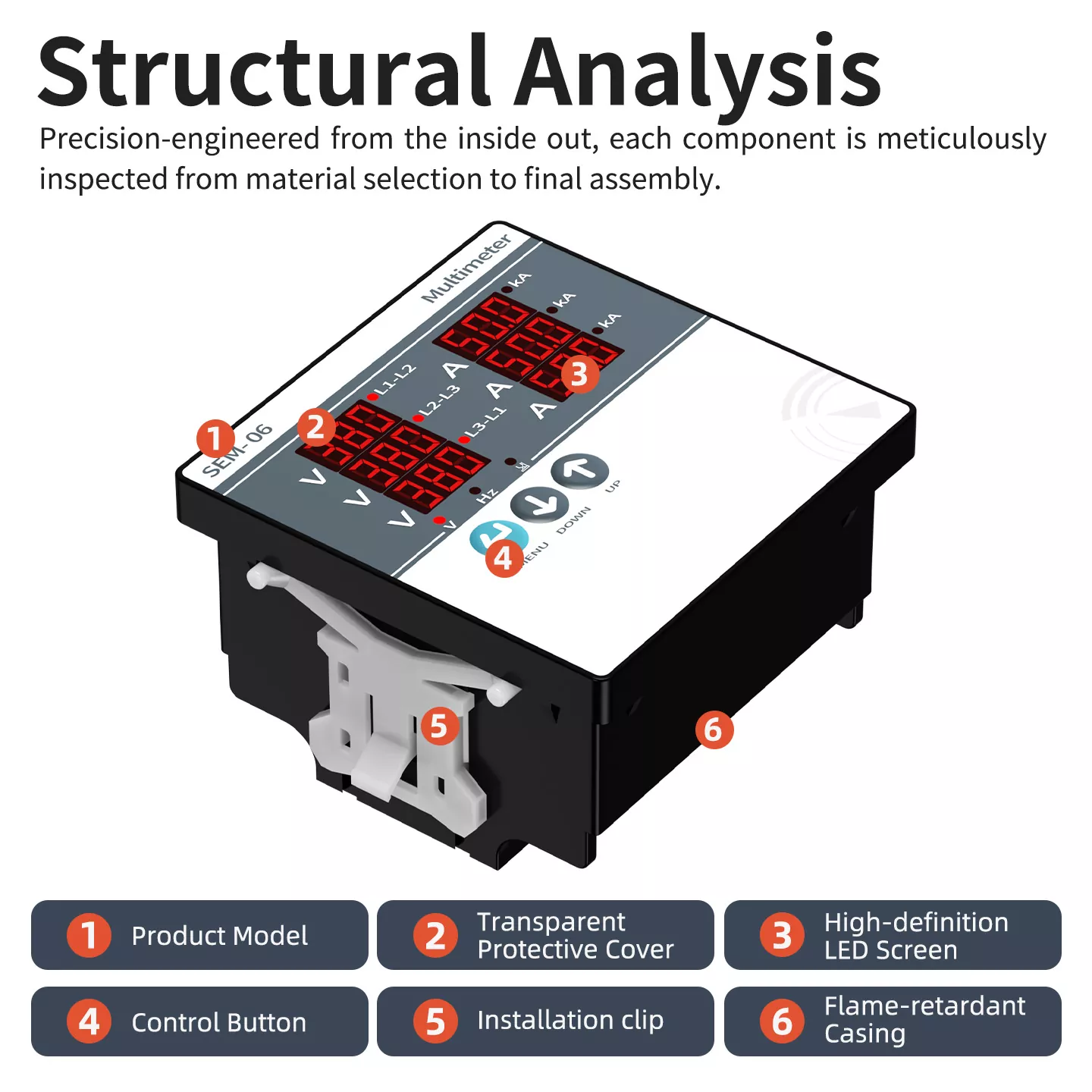

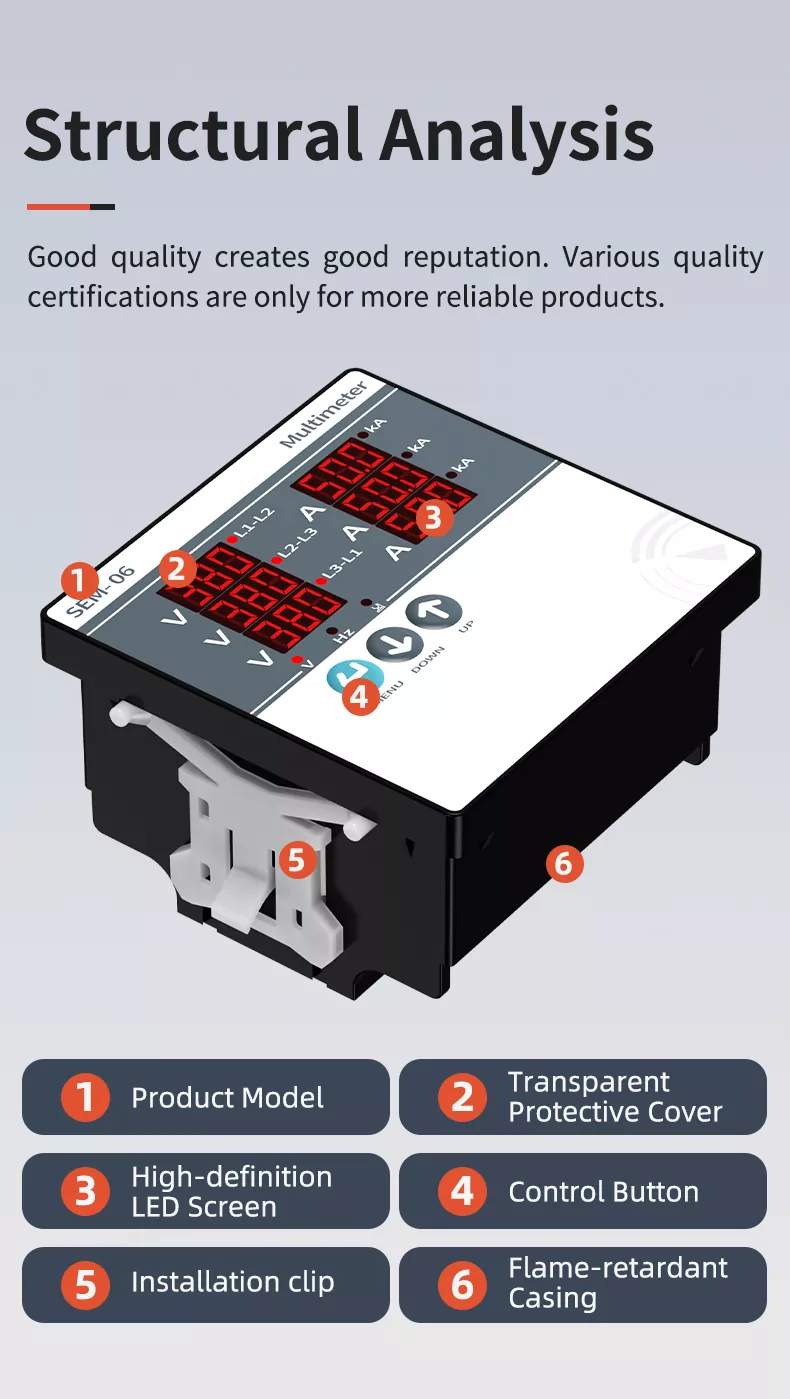

Análisis estructural

El medidor combinado multifuncional SEM 06 presenta un diseño estructural científico y robusto, con cada pieza optimizada para rendimiento y usabilidad:

1. Marca de modelo de producto: Etiquetado claro SEM 06 para una rápida identificación del modelo y soporte posventa.

2. Cubierta protectora transparente: Protege la pantalla LED contra el polvo, el aceite y los daños físicos al tiempo que garantiza la visualización de datos sin obstáculos.

3. Pantalla LED de alta definición: Componente de visualización principal para una presentación clara de los datos de voltaje, corriente y frecuencia trifásicos.

4. Botones de control (MENÚ/ABAJO/ARRIBA): Operación intuitiva para configuración de parámetros, conmutación de datos y ajuste de funciones.

5. Clip de instalación: Diseño a presión para una fijación firme del panel, lo que permite un desmontaje y mantenimiento rápidos.

6. Carcasa retardante de llama: Estructura del cuerpo principal fabricada en ABS ignífugo de alta resistencia, lo que garantiza la seguridad general del equipo.

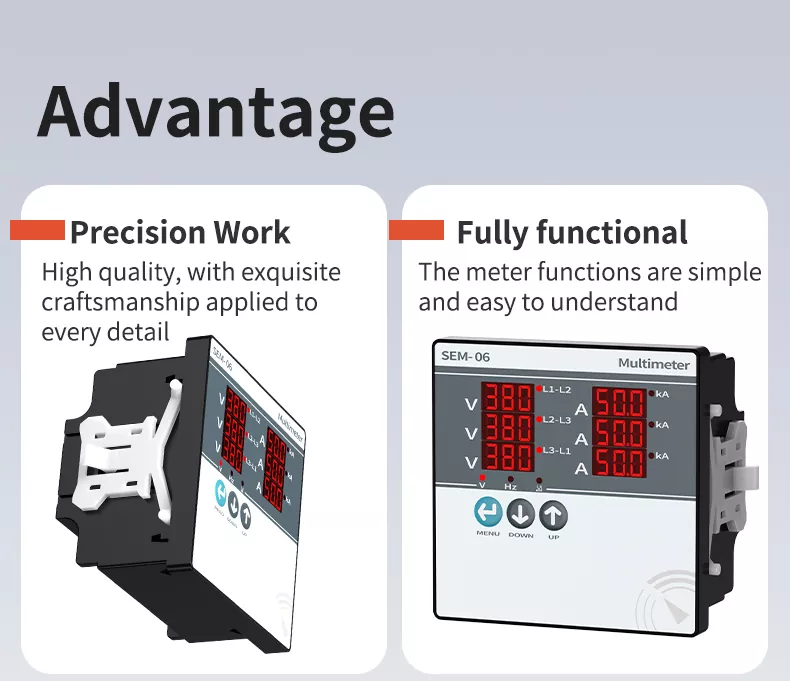

Ventaja principal

1. Trabajo de precisión: Se aplica una artesanía exquisita a cada detalle, desde la superficie lisa y sin rebabas de la carcasa hasta la soldadura uniforme uniones de componentes internos. El proceso de fabricación de alta precisión garantiza un rendimiento estable y constante. calidad.

2. Totalmente funcional y fácil de usar: El medidor integra funciones principales de medición de tensión, corriente y frecuencia trifásicas. Su simple botón El funcionamiento y la clasificación clara de los datos hacen que sea fácil de dominar, incluso para operadores no profesionales, al darse cuenta Gestión eficiente de los parámetros de potencia.

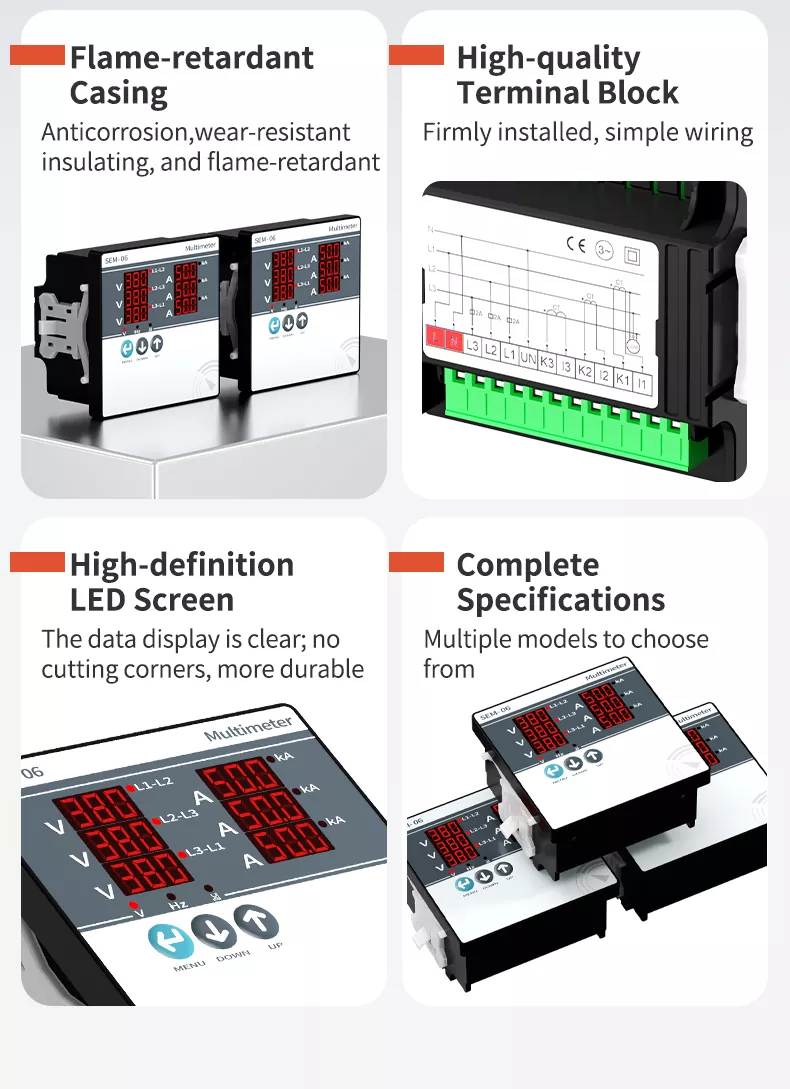

Cuatro puntos de venta principales

• Carcasa retardante de llama: Hecho de material ABS de alta calidad, es anticorrosivo, resistente al desgaste, aislante e ignífugo, de manera efectiva evitando riesgos de incendio causados por cortocircuitos o sobrecargas.

• Bloque de terminales de alta calidad: Bloques de terminales de cobre cuidadosamente dispuestos con buena conductividad, baja pérdida de energía e instalación tipo hebilla para una firmeza fijación, evitando el aflojamiento provocado por la vibración.

• Pantalla LED de alta definición: Pantalla digital de caracteres grandes con 360° sin puntos ciegos, gran capacidad antiinterferencias y datos claros presentación incluso en condiciones de luz intensa o entornos electromagnéticos complejos.

• Especificaciones completas: Disponible en dos tamaños estándar (72×72 mm, 96×96 mm) para adaptarse a los diferentes requisitos de instalación del panel, con completo modelos para satisfacer diversas necesidades de proyectos.

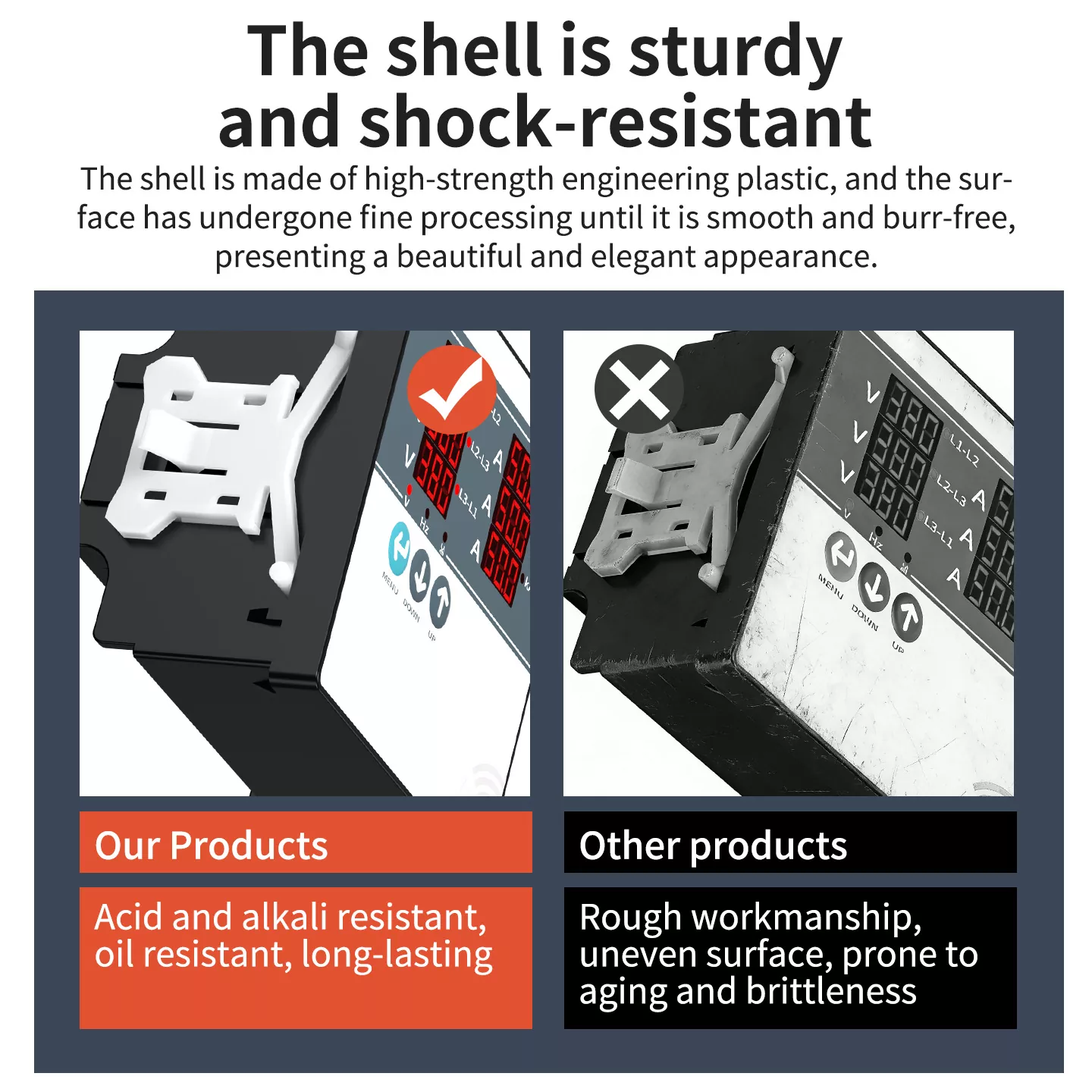

La carcasa es robusta y resistente a los golpes.

La carcasa del medidor combinado multifuncional SEM 06 está fabricada con plástico de ingeniería de alta resistencia y se somete a Procesamiento superficial fino para lograr un acabado suave y sin rebabas con una apariencia elegante y profesional. Se jacta Excelente rendimiento a prueba de golpes y resistente a la compresión, capaz de soportar vibraciones mecánicas e impactos leves. común en sitios industriales sin daños estructurales ni degradación del rendimiento. Además, el material es ácido. y resistente a los álcalis y al aceite, extendiendo efectivamente la vida útil del producto en trabajos duros ambientes.

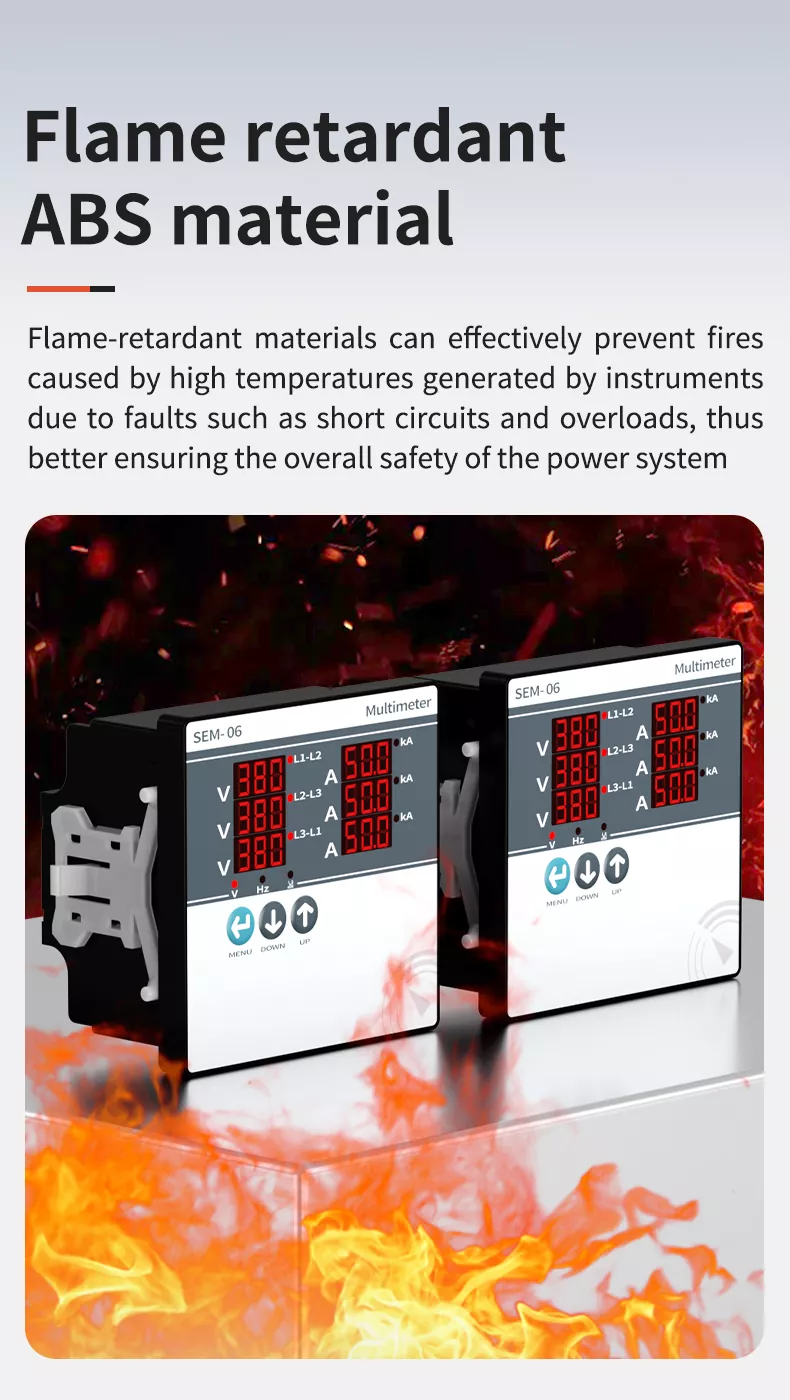

Material ABS retardante de llama.

Al adoptar plástico de ingeniería ABS ignífugo de alta calidad, la carcasa del medidor SEM 06 cumple con estrictos estándares de seguridad. Los materiales ignífugos pueden inhibir eficazmente la combustión y prevenir la propagación del fuego causado por altos temperaturas generadas por fallas del instrumento como cortocircuitos y sobrecargas. Este diseño elimina fundamentalmente Riesgos de seguridad contra incendios, proporcionando una garantía de seguridad confiable para todo el sistema eléctrico y haciéndolo adecuado para su uso. en lugares industriales y comerciales propensos a incendios.

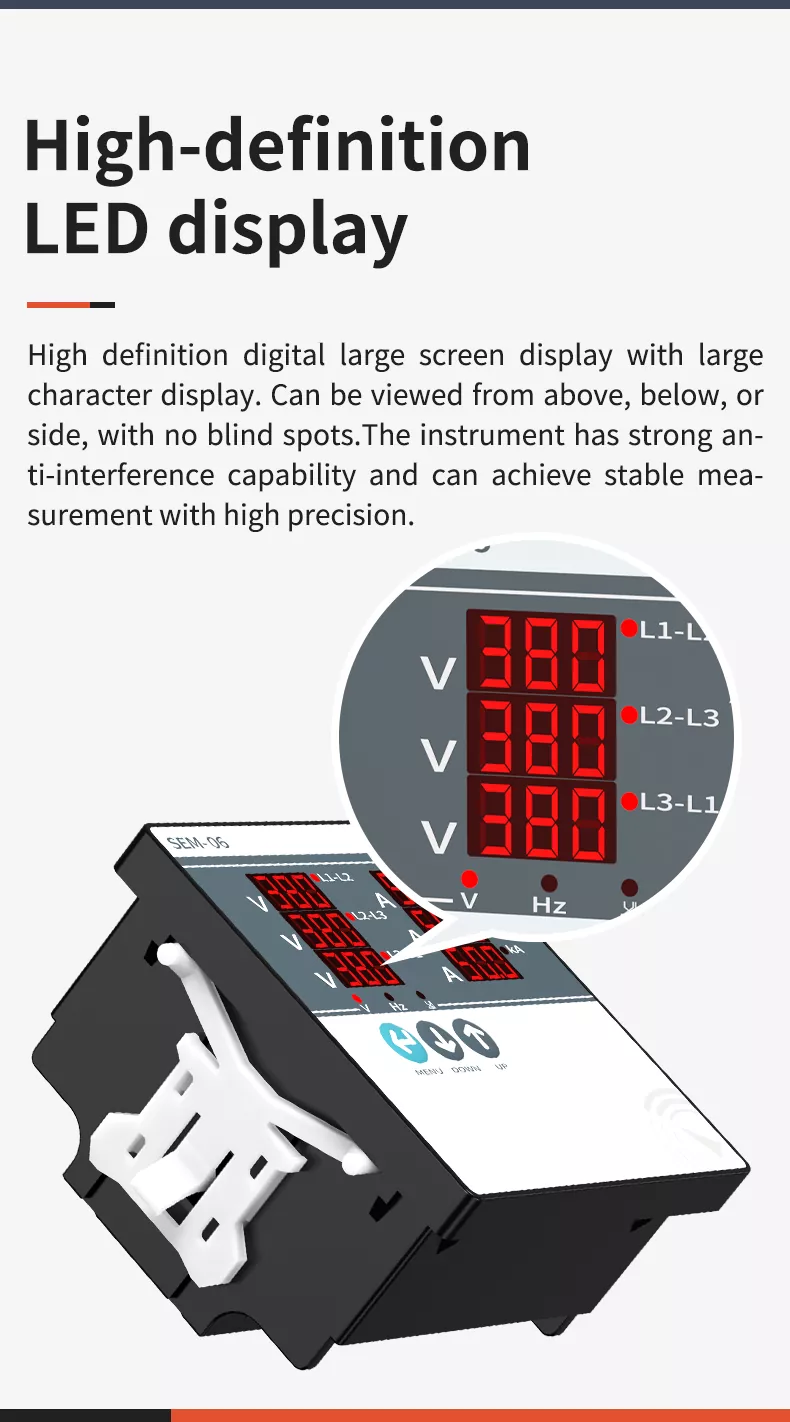

Pantalla LED de alta definición

Equipado con una pantalla LED digital de alta definición, el medidor SEM 06 presenta un color rojo brillante y grande. caracteres para una visualización clara de los datos. La pantalla admite visualización completa de 178°, sin puntos ciegos desde arriba, abajo, o ángulos laterales, lo que garantiza que los operadores puedan leer datos de forma rápida y precisa desde cualquier posición. El instrumento tiene fuerte Capacidad antiinterferencia, con un diseño de circuito estable que resiste la interferencia electromagnética del entorno. equipo, logrando mediciones estables y de alta precisión incluso en entornos industriales complejos.

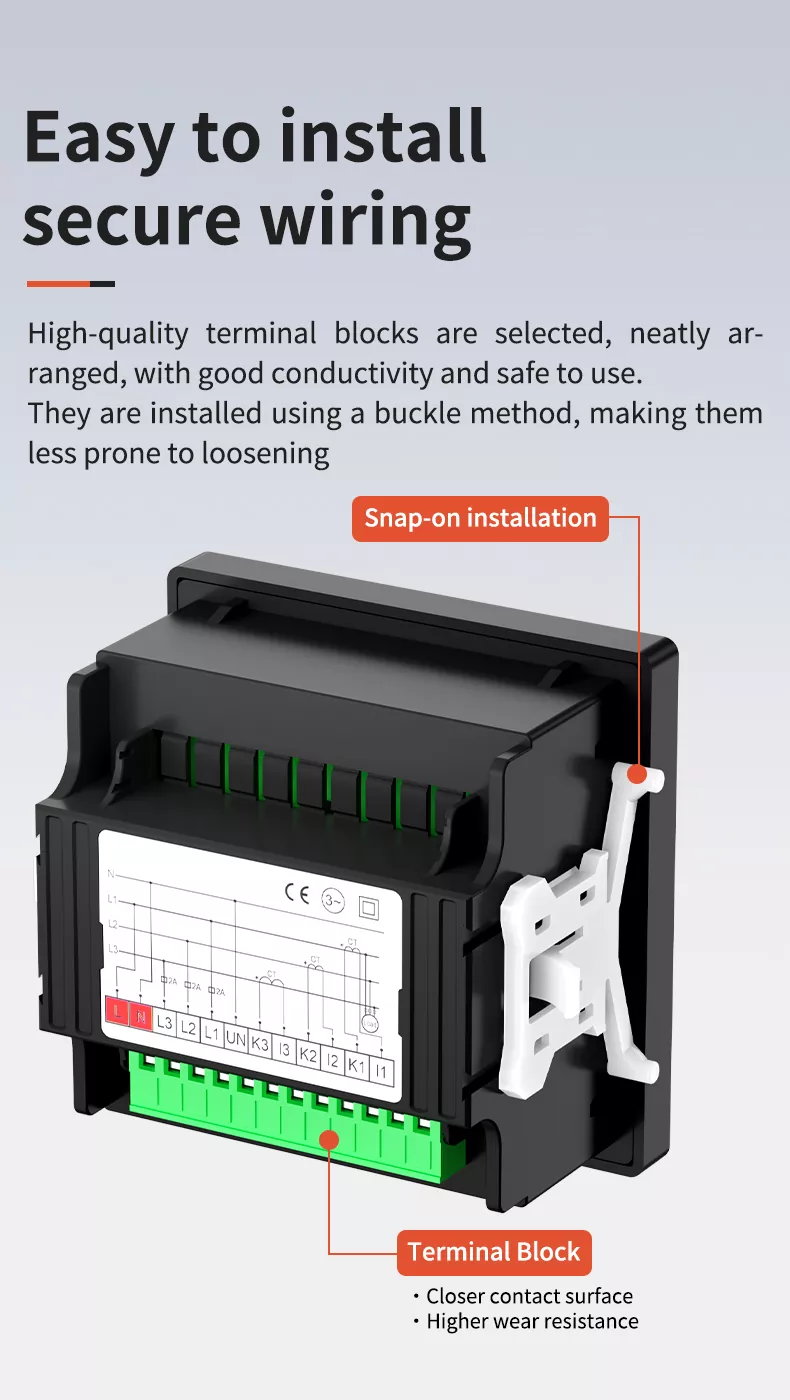

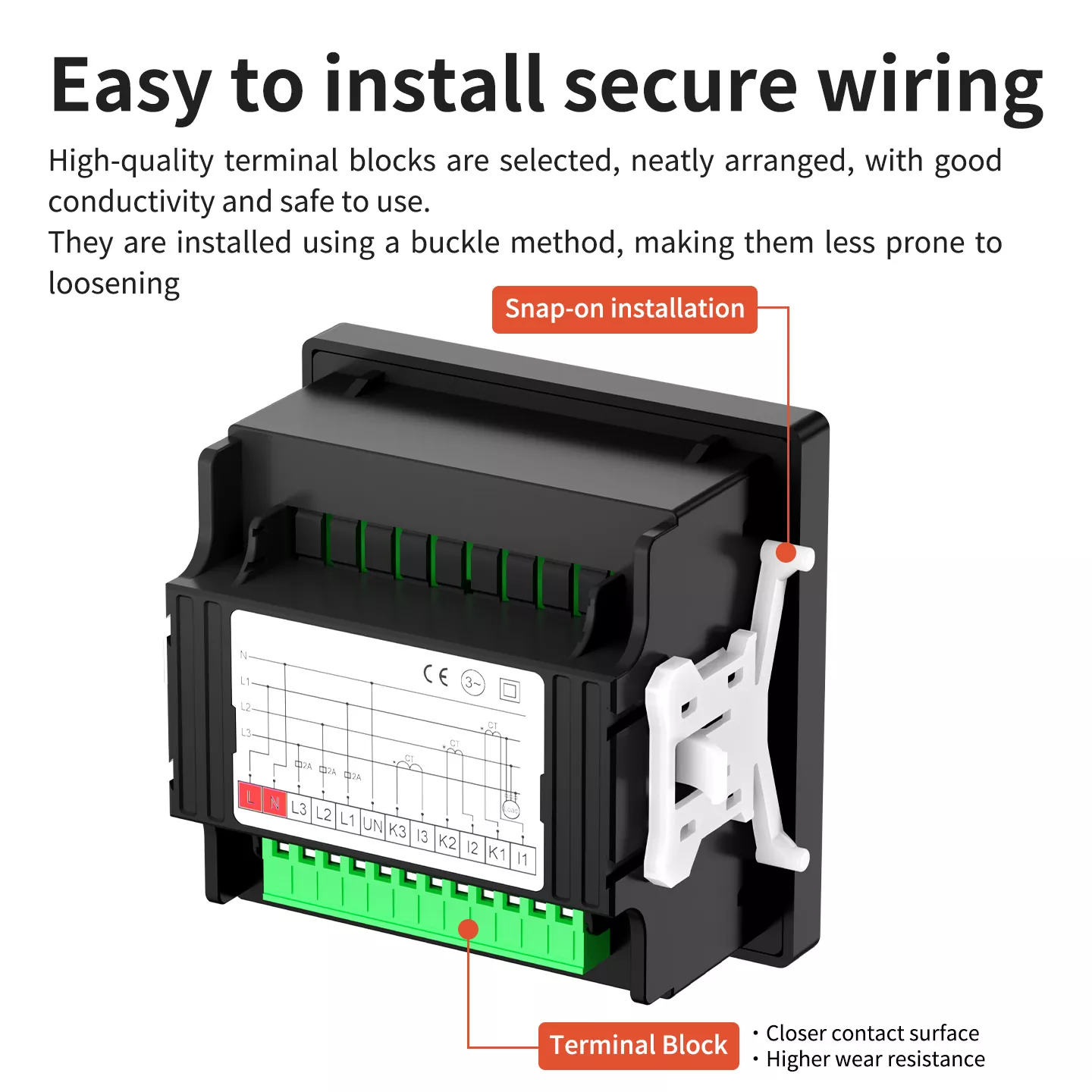

Fácil de instalar y cableado seguro

El medidor combinado multifuncional SEM 06 adopta un método de instalación a presión, que es eficiente y conveniente: simplemente inserte el medidor desde el frente del panel y fíjelo con el clip de instalación incorporado, sin complicaciones herramientas requeridas. El bloque de terminales trasero está hecho de cobre de alta calidad, cuidadosamente dispuesto con marcas de cableado claras. asegurando una buena conductividad y una baja resistencia de contacto. El diseño del terminal fijo tipo hebilla evita que se afloje debido a Operación o vibración a largo plazo, evitando fallas de cableado como mal contacto y cortocircuitos, y garantizando seguridad y funcionamiento estable del equipo.

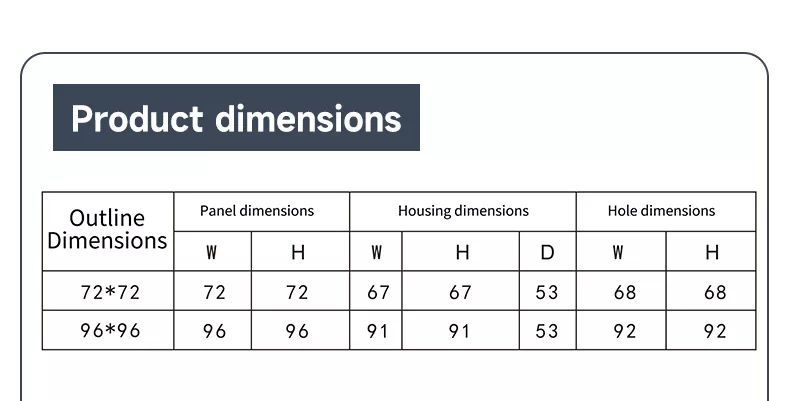

Dimensiones del producto

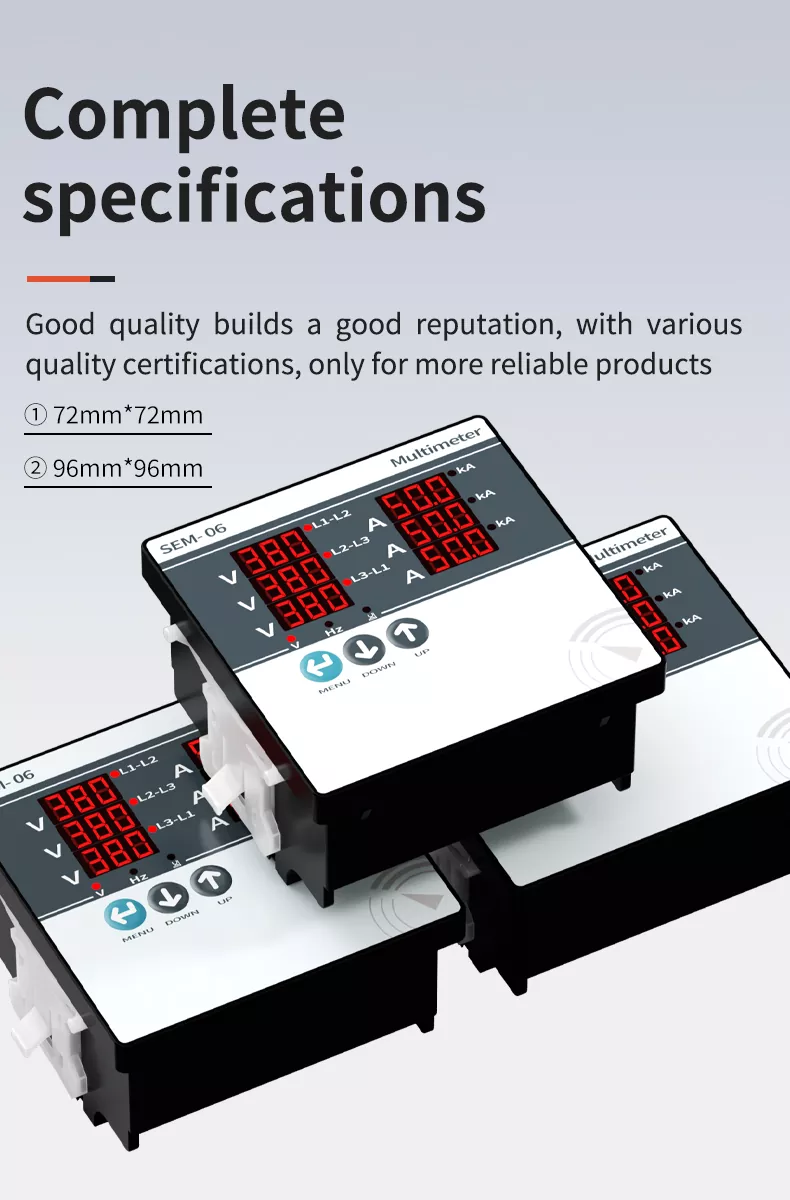

Especificaciones completas

La buena calidad construye una buena reputación. El medidor combinado multifuncional SEM 06 ha superado la certificación profesional de varias partes. inspecciones y certificaciones de calidad autorizadas. Está disponible en dos tamaños estándar de núcleo: 72 × 72 mm y 96×96 mm: compatible con las especificaciones de instalación de paneles más comunes de la industria. Ya sea para pequeños y Para armarios de distribución de tamaño mediano o grandes equipos de automatización industrial, existe un modelo adecuado para combinar, totalmente satisfaciendo las diversas necesidades de diferentes proyectos y clientes.

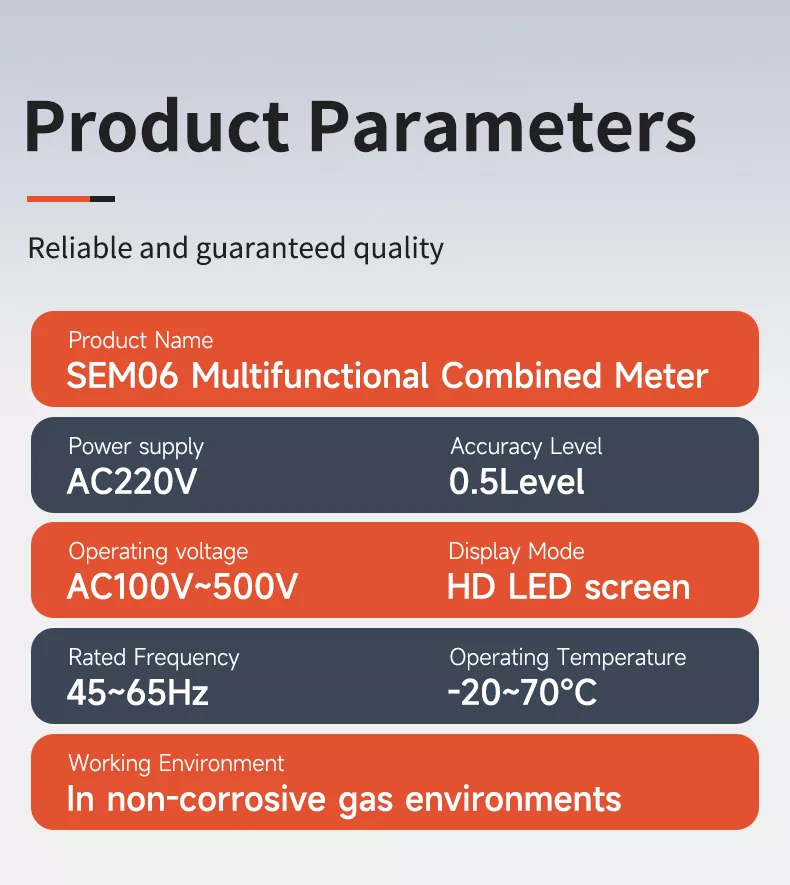

Parámetros del producto

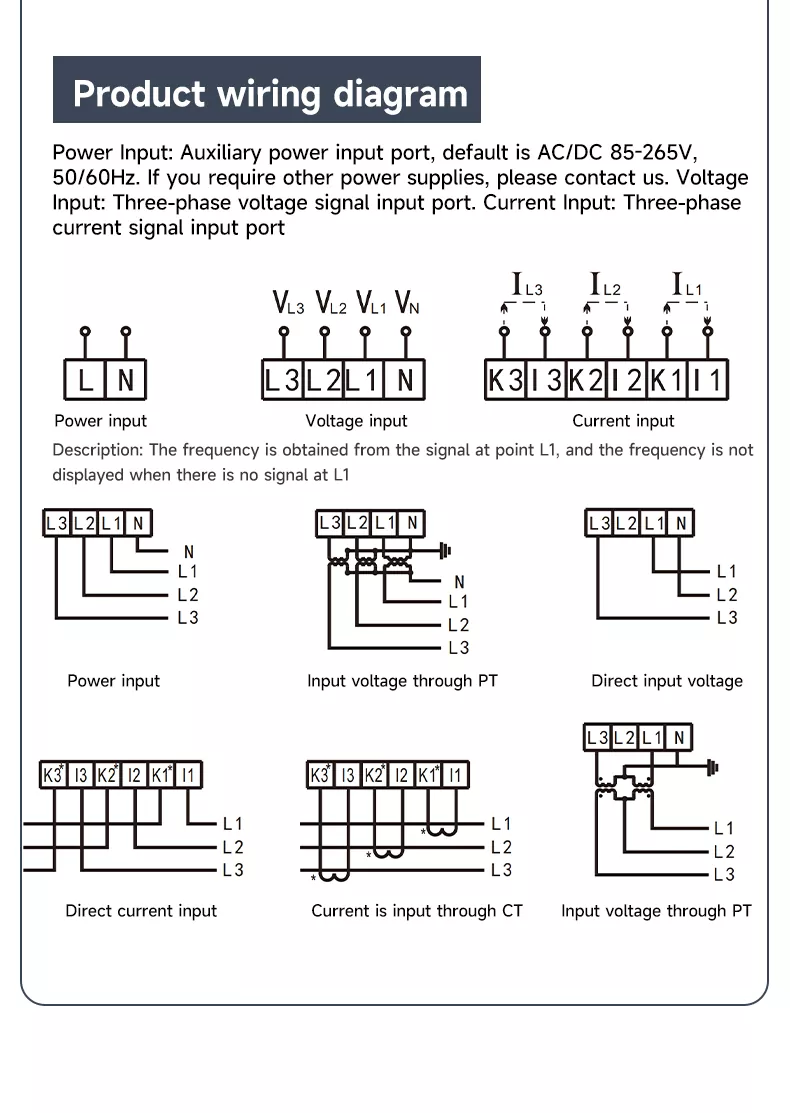

Diagrama de cableado del producto

• Entrada de energía: Puerto de entrada de alimentación auxiliar (CA/CC predeterminada 85-265 V, 50/60 Hz); La señal de frecuencia se obtiene del puerto L1. (La frecuencia no se mostrará si L1 no tiene señal).

• Entrada de voltaje: Puerto de entrada de señal de voltaje trifásico, soporta entrada de voltaje directo o entrada a través de PT (Transformador de Potencial).

• Entrada actual: Puerto de entrada de señal de corriente trifásica, admitiendo entrada de corriente continua o entrada a través de CT (Transformador de Corriente).

Las marcas de cableado claras y los múltiples modos de cableado hacen que el medidor se adapte a diversas configuraciones de sistemas de energía, con Cableado sencillo y a prueba de errores para una rápida instalación in situ.

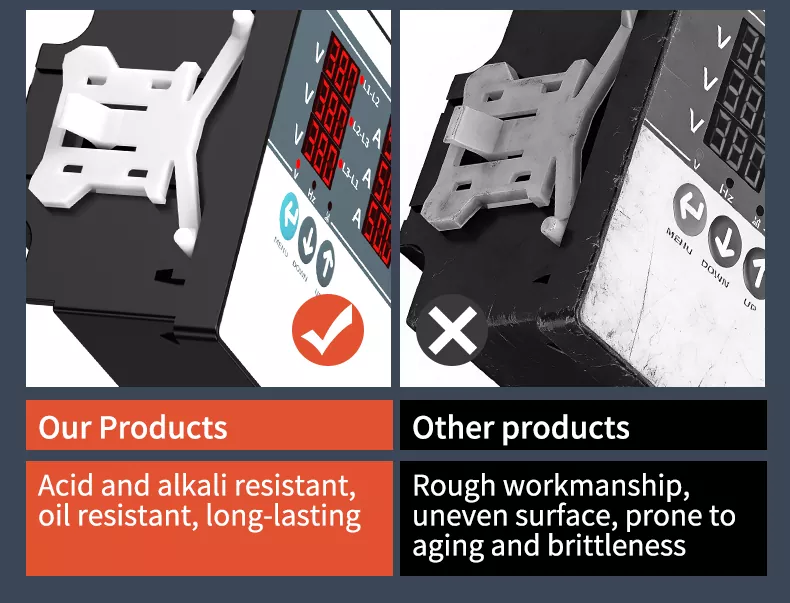

Nuestros productos frente a otros productos

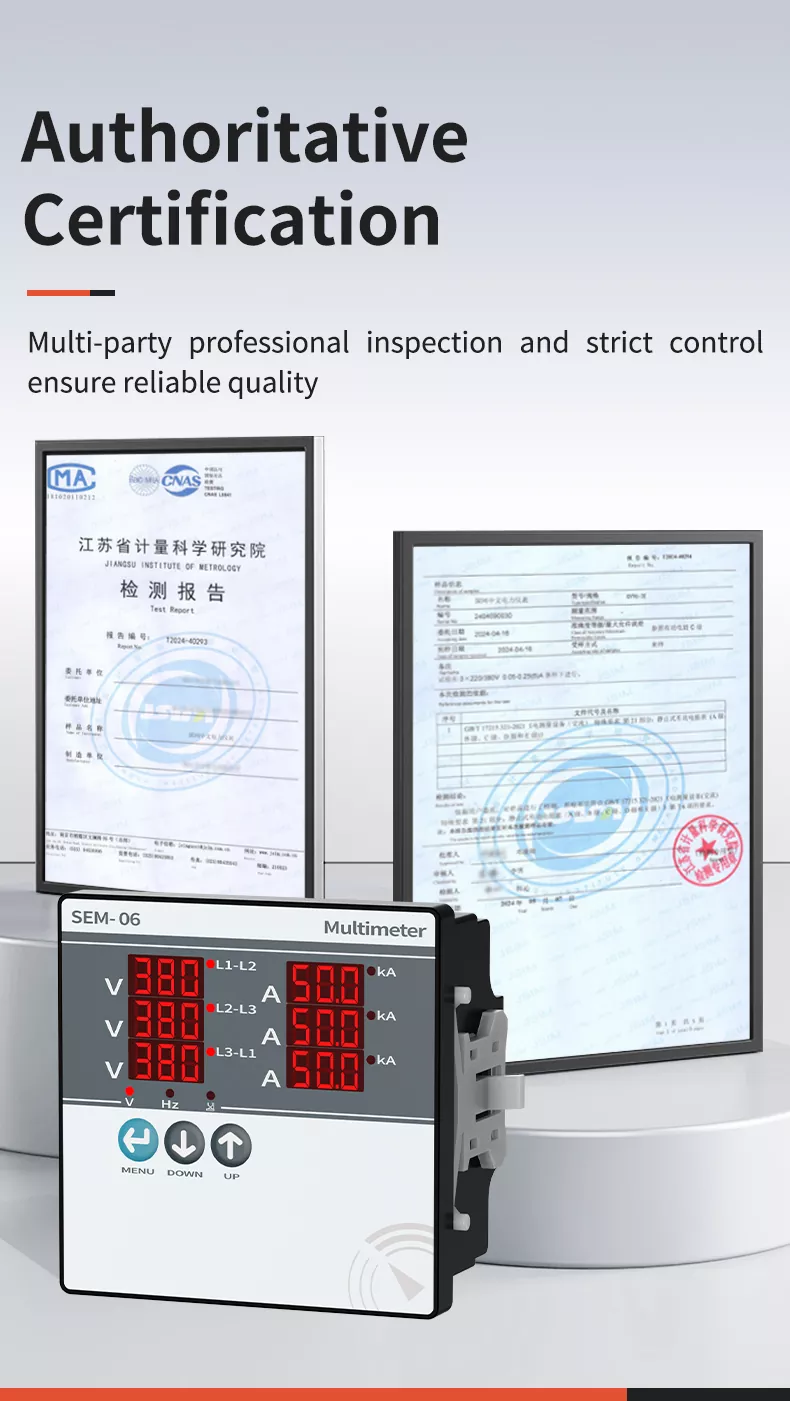

Certificación autorizada

El medidor combinado multifuncional SEM 06 ha pasado inspecciones profesionales de varias partes, incluidas pruebas realizadas por el Instituto de Metrología de Jiangsu y obtuvo certificaciones autorizadas como MA y CNAS. Estricto control de calidad se implementa durante todo el proceso de producción, desde la adquisición de materia prima hasta la entrega del producto terminado, para garantizar cada medidor cumple con estándares nacionales e internacionales de calidad y seguridad. Este confiable sistema de certificación de calidad proporciona una sólida garantía para adquisiciones a granel y cooperación a largo plazo con clientes globales.

Ampliamente utilizado

El medidor combinado multifuncional SEM 06 se aplica ampliamente en diversos campos que requieren parámetros de potencia trifásicos. seguimiento:

• Subestación: Monitoreo en tiempo real de los parámetros de la red eléctrica para garantizar una transmisión y distribución de energía estable.

• Equipos de automatización: Monitorear el estado de energía de robots industriales, máquinas CNC y otros equipos automatizados para evitar fallas.

• Producción de flujo: Seguimiento del consumo de energía y el estado operativo de las líneas de producción para optimizar la eficiencia de la producción.

• Gabinete de distribución: Componente central de monitoreo para sistemas de distribución de bajo voltaje en fábricas y edificios.

• Edificio residencial: Monitorear el suministro de energía trifásico de comunidades residenciales para garantizar un uso estable de la energía para los residentes.

• Grandes almacenes: Salvaguardar el sistema eléctrico de los centros comerciales, asegurando el normal funcionamiento de ascensores, iluminación y Equipo eléctrico.

Preguntas frecuentes

1. ¿Qué parámetros puede medir el Medidor Combinado Multifuncional SEM 06?

Puede medir en tiempo realTensión trifásica, corriente trifásica y frecuencia industrial. con alta precisión de 0,5 niveles, satisfaciendo las necesidades de monitoreo de sistemas de energía trifásicos.

2. ¿Qué modos de suministro de energía admite el medidor?

La fuente de alimentación estándar es de 220 V CA y también admite entrada de alimentación auxiliar opcional de 85-265 V CA/CC, adaptándose a diferentes condiciones de suministro de energía en el sitio.

3. ¿Qué tamaños de instalación están disponibles para el SEM 06?

Está disponible en dos tamaños estándar:72×72mm y 96×96mm, que son compatibles con la mayoría de las especificaciones de instalación de paneles industriales.

4. ¿Es el medidor adecuado para entornos industriales hostiles?

Sí. Su carcasa está hecha de material ABS ignífugo con resistencia a ácidos y álcalis, resistencia al aceite y golpes. Resistencia y puede funcionar de forma estable en entornos con temperaturas que oscilan entre -20 °C y 70 °C (a corto plazo hasta 75ºC).

5. ¿Cómo operar el SEM 06 para cambiar los parámetros de medición?

Puede utilizar los tres botones de control (MENÚ, ABAJO, ARRIBA) en el panel frontal para cambiar entre voltaje, corriente y Interfaces de medición de frecuencia, con operación simple e intuitiva.

6. ¿El medidor admite acceso PT/CT para mediciones de alto voltaje o alta corriente?

Sí. El diagrama de cableado admite entrada de voltaje a través de PT y entrada de corriente a través de CT, lo que lo hace adecuado para escenarios de monitoreo de sistemas de energía de alto voltaje y alta corriente.
