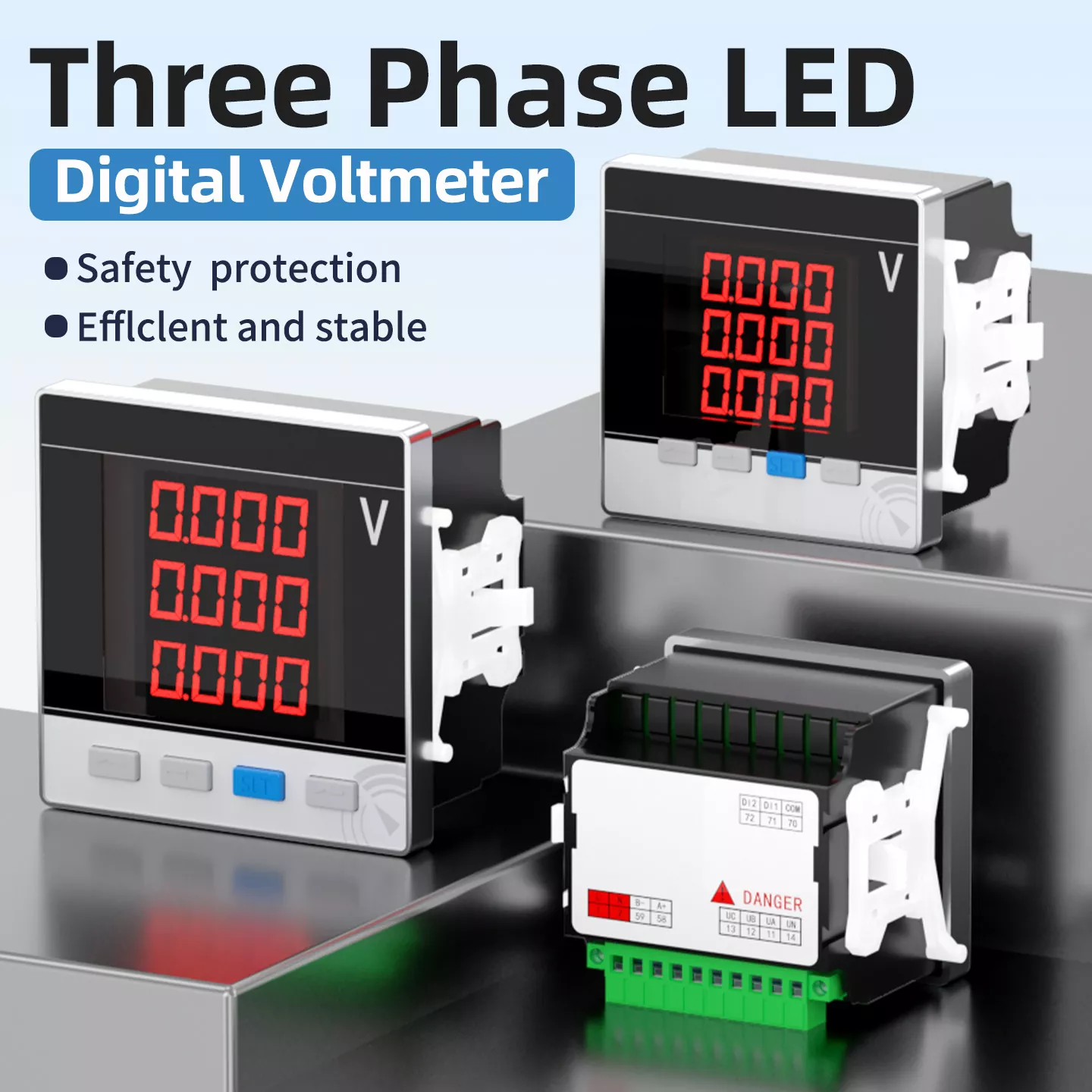

Voltímetro digital LED trifásico

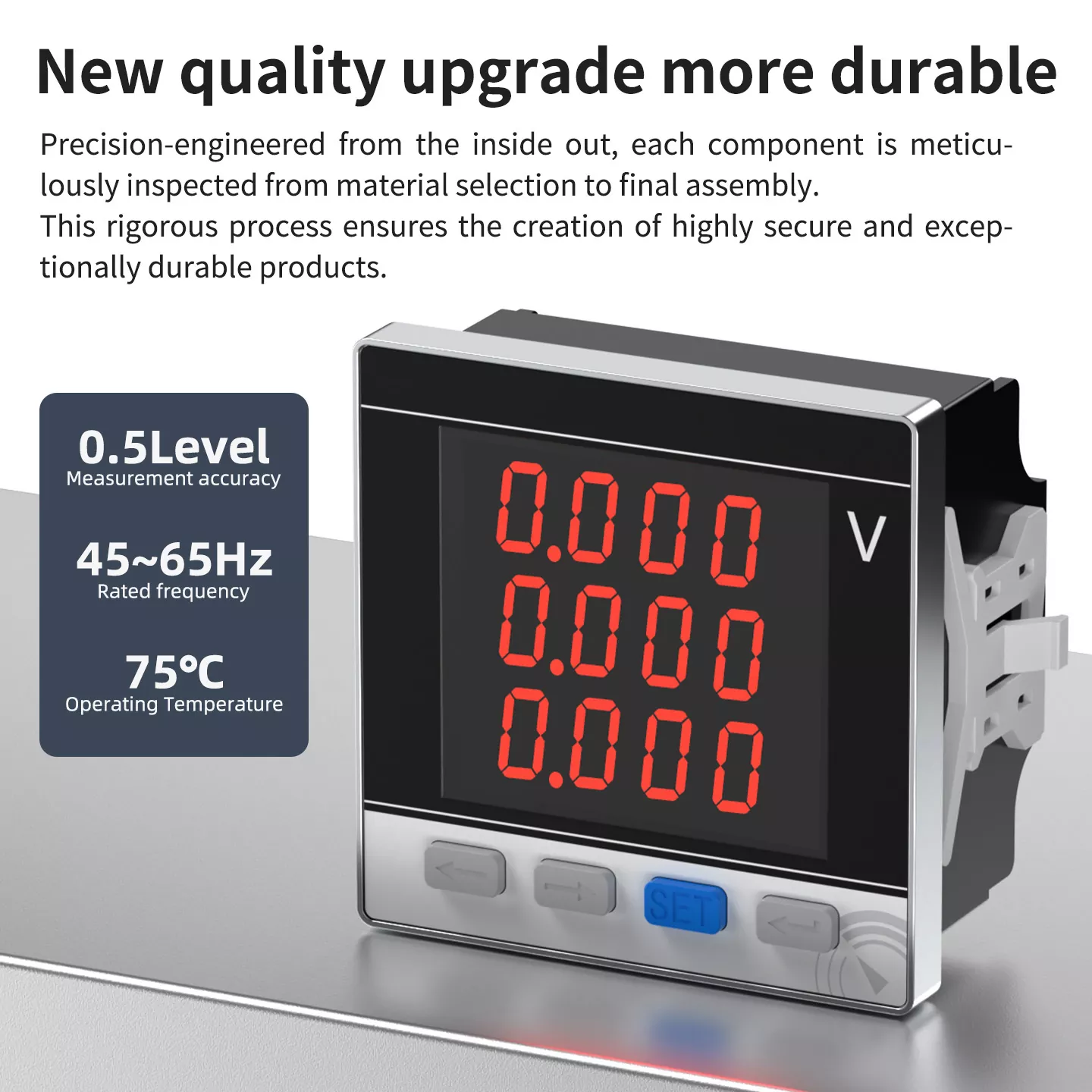

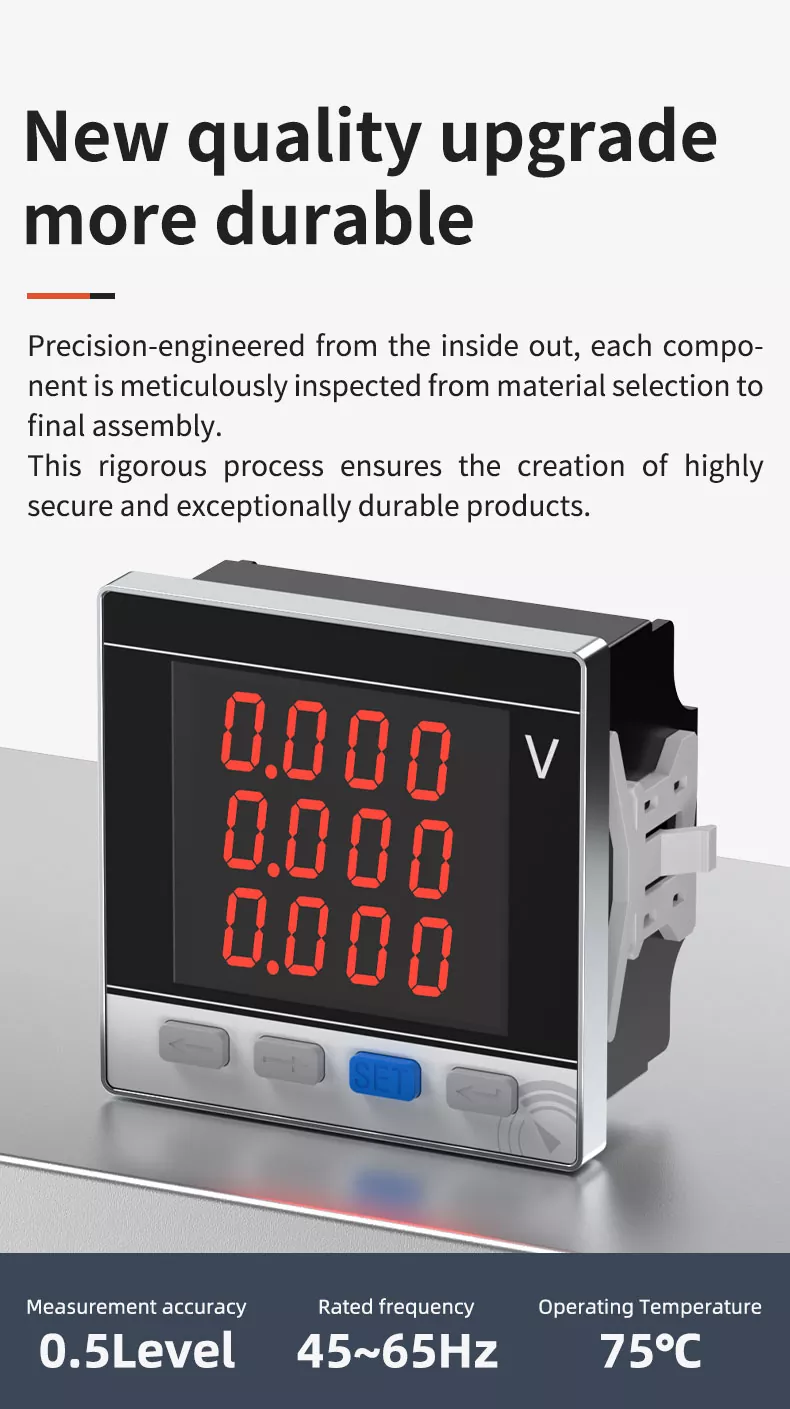

NUEVA ACTUALIZACIÓN DE CALIDAD Y MÁS DURADERA

Nuestro voltímetro trifásico ha sido sometido a una actualización de calidad completa. Diseñado con precisión desde adentro hacia afuera, cada componente se inspecciona meticulosamente desde la selección del material hasta el ensamblaje final. Utilizamos chips importados de alta calidad y tecnología de soldadura integrada para garantizar un procesamiento rápido del núcleo y un rendimiento estable. La carcasa está hecha de material ABS ignífugo de alta resistencia, que es resistente a ácidos y álcalis, resistente al aceite, antienvejecimiento y a prueba de golpes. Cada producto se somete a estrictas pruebas de envejecimiento, calibración de precisión y prueba de voltaje soportado antes de salir de fábrica, lo que garantiza un rendimiento altamente seguro y excepcionalmente duradero.

• Precisión de medición: nivel 0,5

• Frecuencia nominal: 45~65Hz

• Temperatura de funcionamiento: hasta 75°C

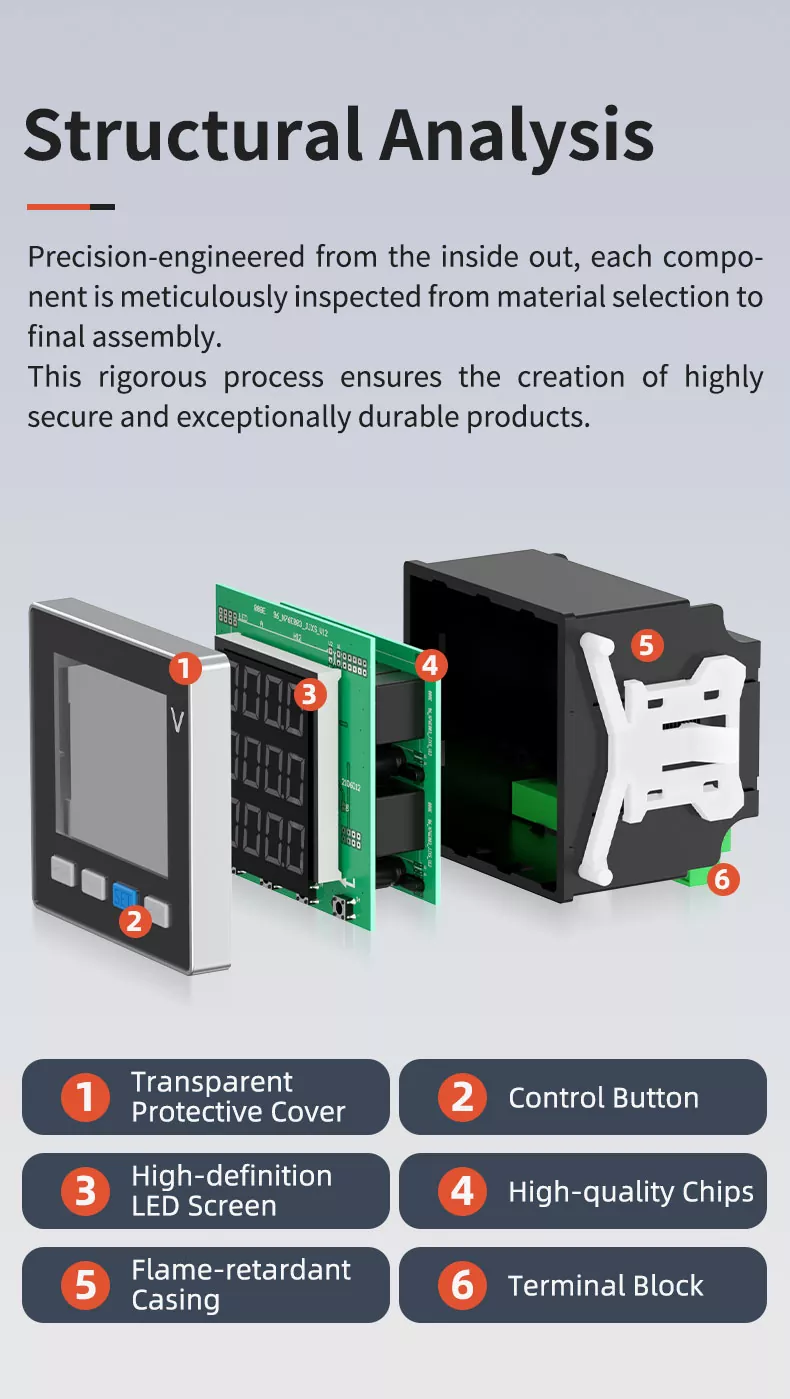

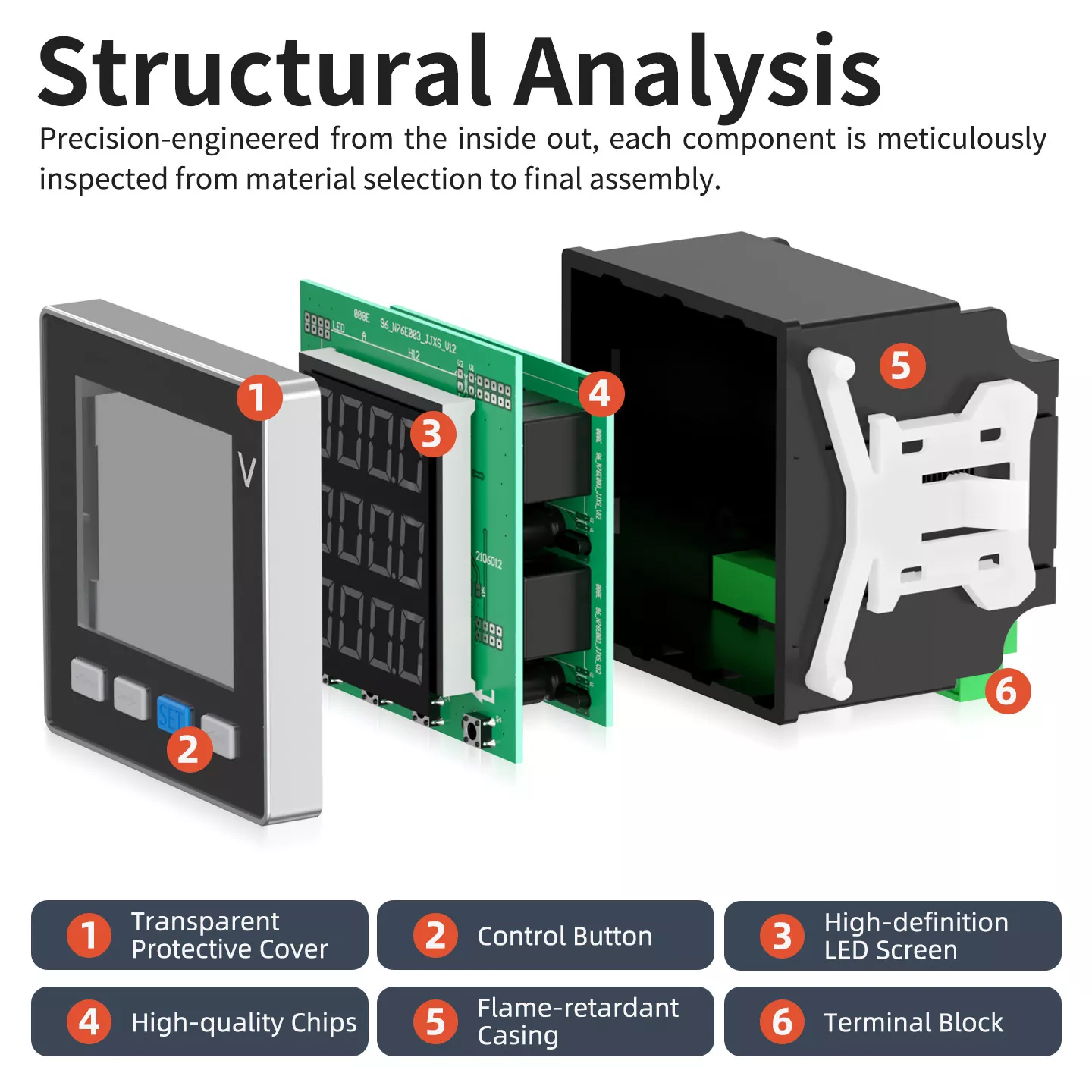

ANÁLISIS ESTRUCTURAL

El voltímetro adopta una estructura compacta y científica, que incluye 6 componentes principales:

1. CUBIERTA PROTECTORA TRANSPARENTE: Protege la pantalla contra rasguños y polvo, asegurando una visualización clara a largo plazo.

2. BOTÓN DE CONTROL: sensible y receptivo, compatible con configuración de parámetros, consulta de datos y cambio de modo.

3. PANTALLA LED DE ALTA DEFINICIÓN: Pantalla de caracteres grande con una fuerte capacidad antiinterferente, que aclara los datos de un vistazo.

4. CHIPS DE ALTA CALIDAD: chips importados con soldadura integrada, que garantizan una precisión de medición de 0,5 niveles y un rendimiento estable.

5. CARCASA RETARDANTE DE LLAMA: Plástico de ingeniería de alta resistencia, antienvejecimiento, resistente a la corrosión, que proporciona una protección de seguridad confiable.

6. BLOQUE DE TERMINALES: Terminales de cobre de alta calidad con superficie de contacto más cercana y mayor resistencia al desgaste, lo que garantiza un cableado seguro.

VENTAJAS PRINCIPALES

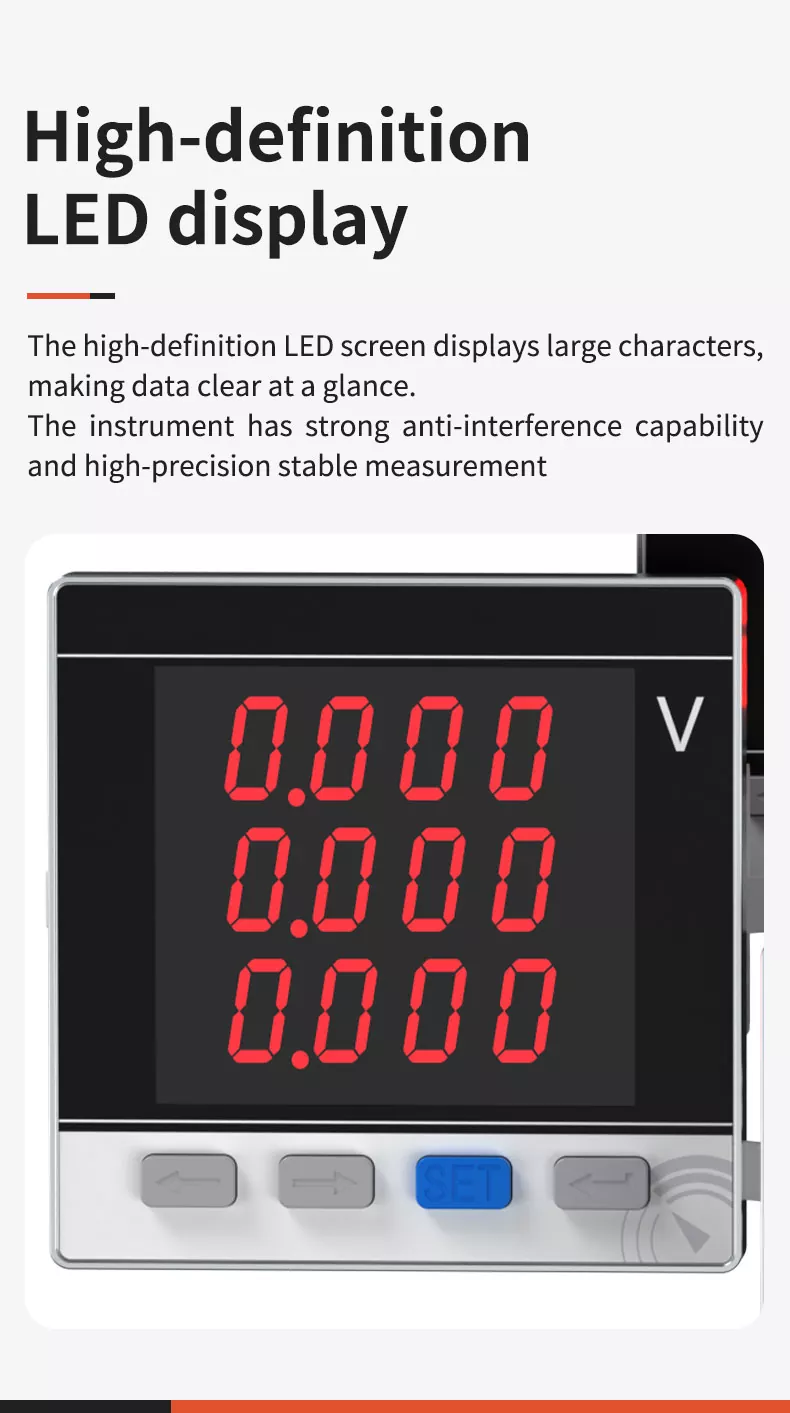

1. PANTALLA LED DE ALTA DEFINICIÓN

El producto está equipado con una pantalla digital LED de alto brillo, que tiene las características de alta claridad, alto contraste y amplio ángulo de visión. La pantalla de datos es clara de un vistazo, incluso en ambientes oscuros, se puede leer fácilmente. La pantalla tiene un rendimiento estable, no parpadea ni está borrosa y puede mantener un buen estado de funcionamiento durante mucho tiempo, brindando una experiencia de monitoreo de voltaje conveniente e intuitiva para los usuarios. El instrumento tiene una fuerte capacidad antiinterferente y una medición estable de alta precisión.

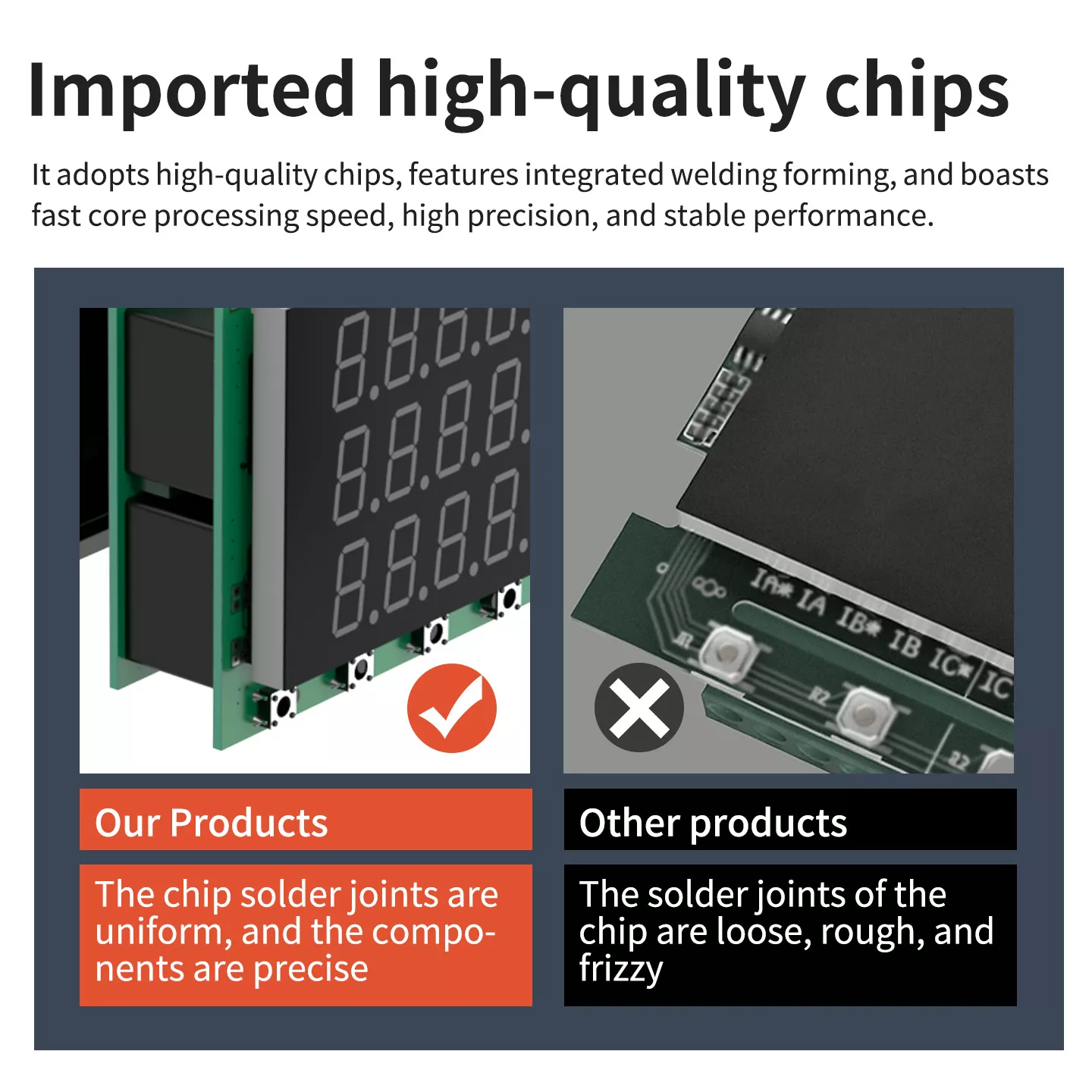

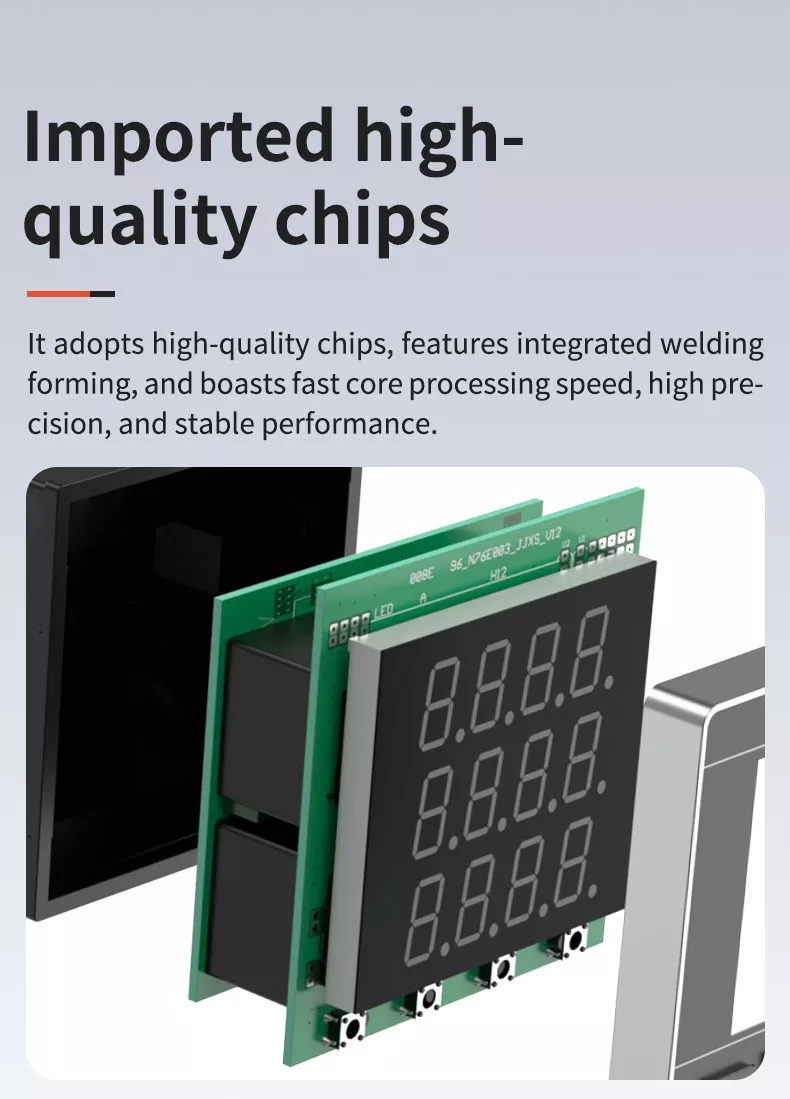

2. CHIPS IMPORTADOS DE ALTA CALIDAD

Adopta chips importados de alta calidad, presenta formación de soldadura integrada y cuenta con una rápida velocidad de procesamiento del núcleo, alta precisión y rendimiento estable. Las uniones de soldadura del chip son uniformes y los componentes precisos, lo que garantiza un funcionamiento fiable y una larga vida útil.

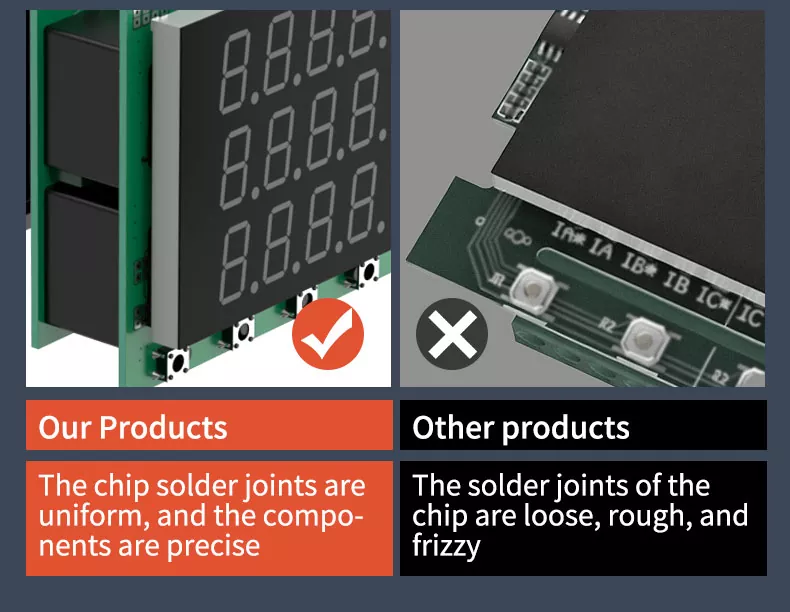

3．NUESTROS PRODUCTOS VS. OTROS PRODUCTOS

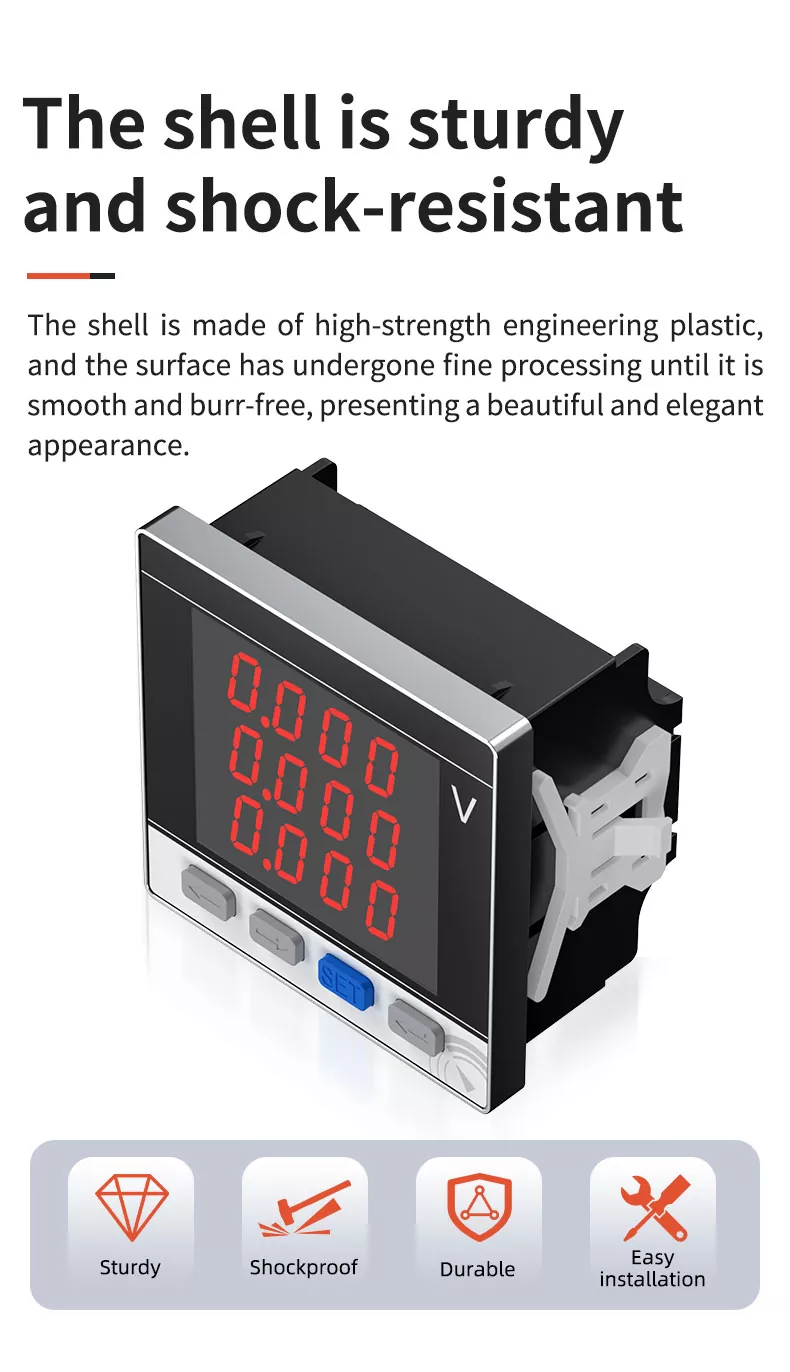

4. CARCASA RESISTENTE Y RESISTENTE A LOS CHOQUES

La carcasa está hecha de plástico de ingeniería de alta resistencia y la superficie ha sido sometida a un procesamiento fino hasta que quede lisa y sin rebabas, presentando una apariencia hermosa y elegante. Tiene una excelente resistencia a los golpes y a la compresión, puede resistir colisiones diarias y vibraciones mecánicas y no se deforma ni daña. El material es anticorrosión y antienvejecimiento, adecuado para un uso estable a largo plazo en diversos entornos industriales complejos, con las ventajas de una instalación resistente, a prueba de golpes, duradera y fácil.

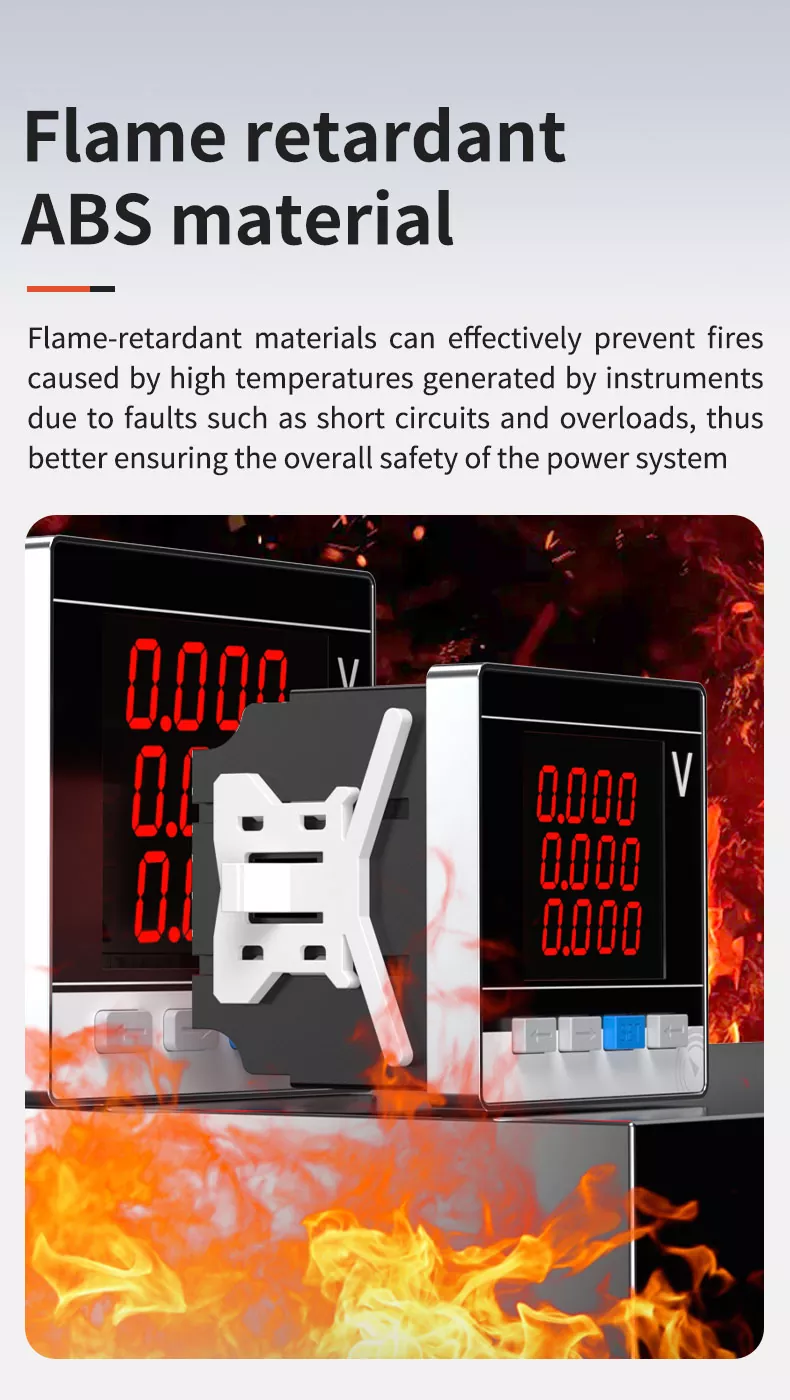

MATERIAL ABS RETARDANTE DE LLAMA

La carcasa adopta plástico de ingeniería ABS retardante de llama de alto rendimiento con excelentes propiedades retardantes de llama y aislamiento. Puede inhibir eficazmente la combustión y prevenir incendios causados ​​por las altas temperaturas generadas por los instrumentos debido a fallas como cortocircuitos y sobrecargas, garantizando así mejor la seguridad general del sistema de energía. El material también es resistente a ácidos y álcalis, resistente al aceite y antienvejecimiento, con una larga vida útil.

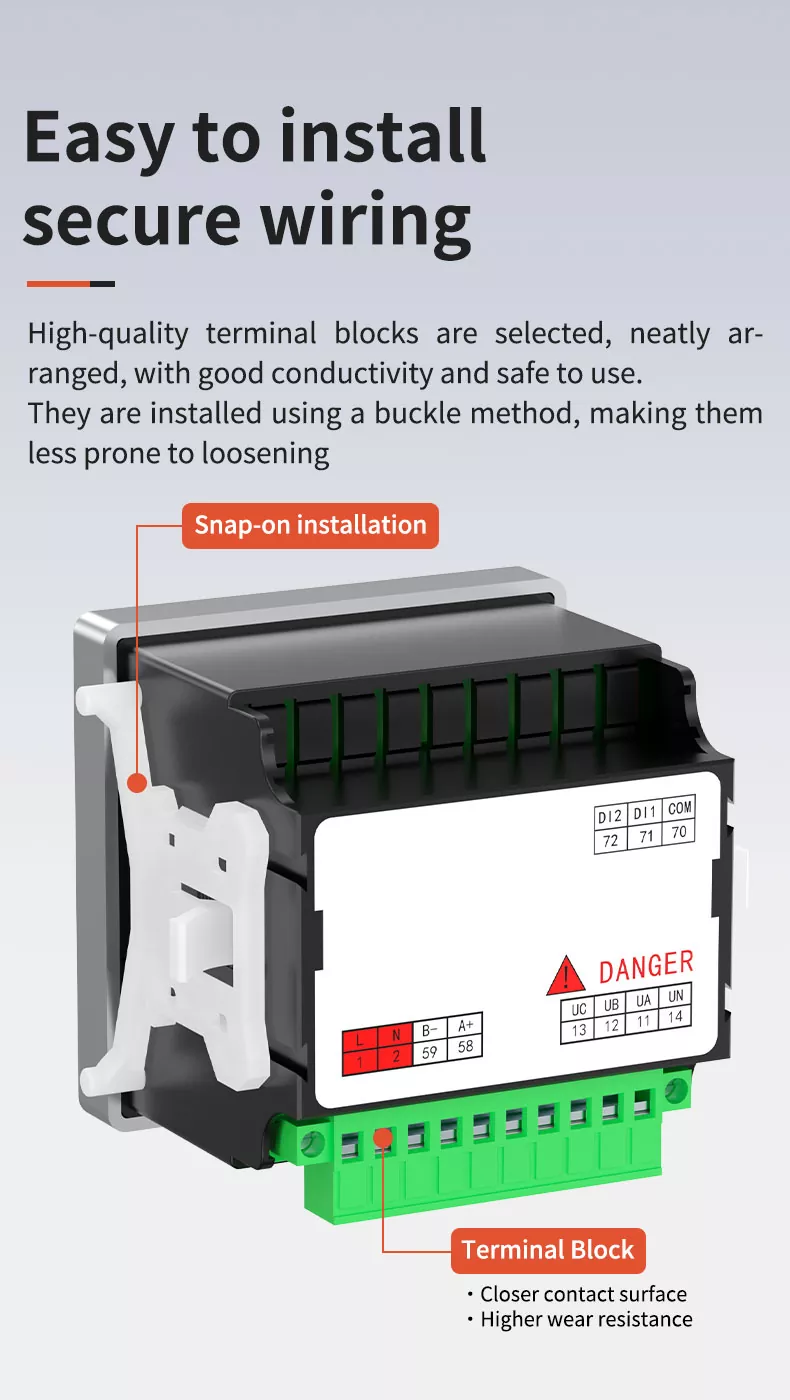

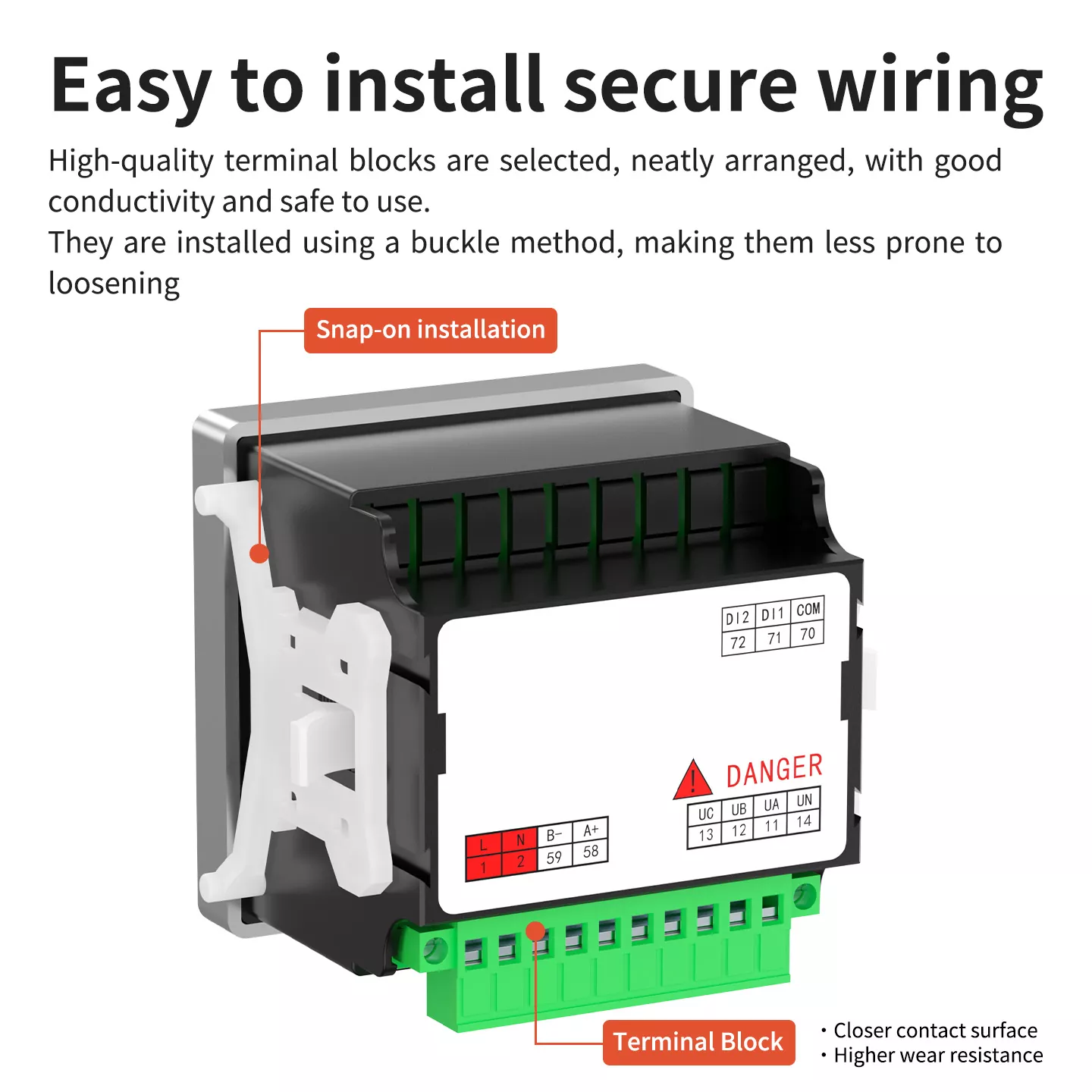

FÁCIL DE INSTALAR Y CABLEADO SEGURO

Se seleccionan bloques de terminales de alta calidad, ordenados de forma ordenada, con buena conductividad y seguros de usar. Se instalan mediante un método de hebilla (a presión), lo que los hace menos propensos a aflojarse. El bloque de terminales tiene una superficie de contacto más cercana y una mayor resistencia al desgaste, lo que garantiza un cableado seguro y confiable. El diseño de instalación a presión permite una instalación y desmontaje rápidos, sin necesidad de herramientas complicadas, adecuado para diversos escenarios de montaje de paneles.

MÉTODO DE INSTALACIÓN

1. Alinee el voltímetro con el orificio de montaje en el panel desde el frente.

2. Inserte el voltímetro en el orificio de montaje hasta que quede al ras con el panel.

3. Instale los clips a presión desde la parte trasera para fijar el voltímetro firmemente en el panel.

4. Conecte el cableado de acuerdo con el diagrama de disposición de terminales y las instrucciones de cableado.

DIMENSIONES DEL PRODUCTO

Ofrecemos una gama completa de modelos de voltímetro digital LED trifásico, incluidos tres tamaños comunes:

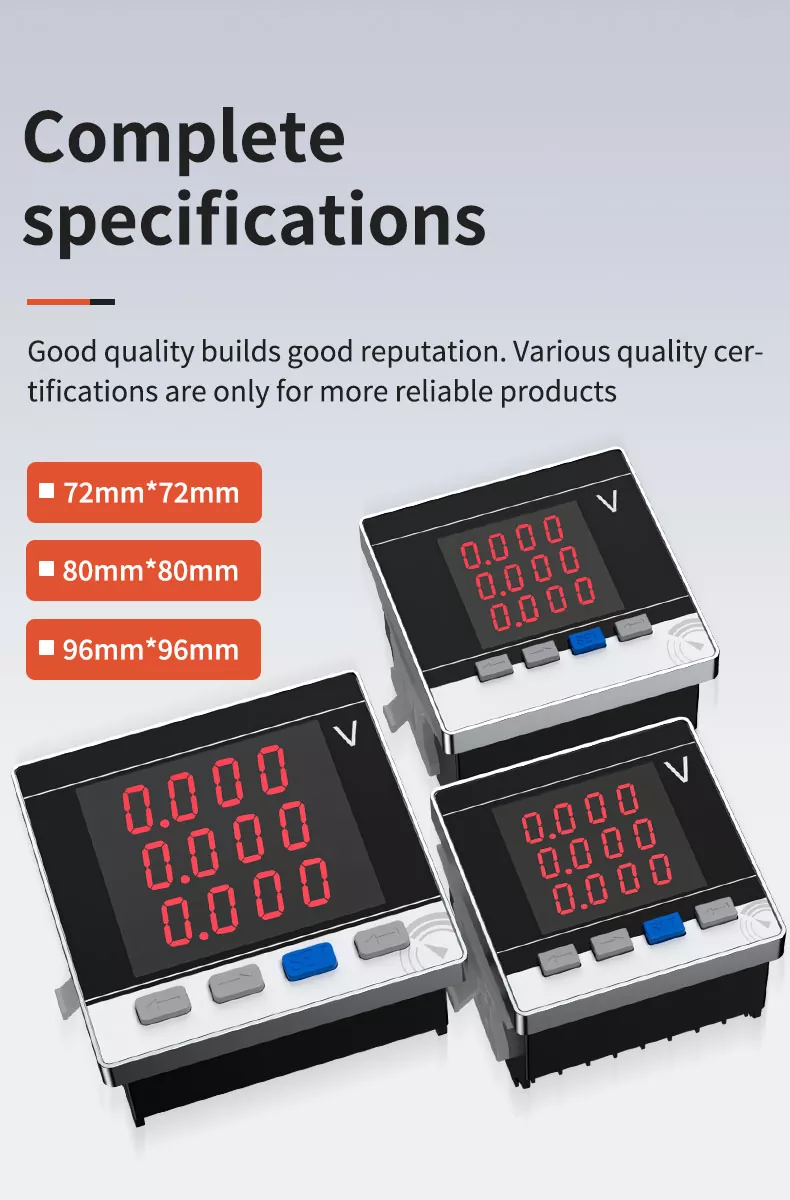

ESPECIFICACIONES COMPLETAS

La buena calidad construye una buena reputación. Varias certificaciones de calidad son sólo para productos más confiables. Múltiples modelos para elegir:

• 72 mm × 72 mm

• 80 mm × 80 mm

• 96 mm × 96 mm

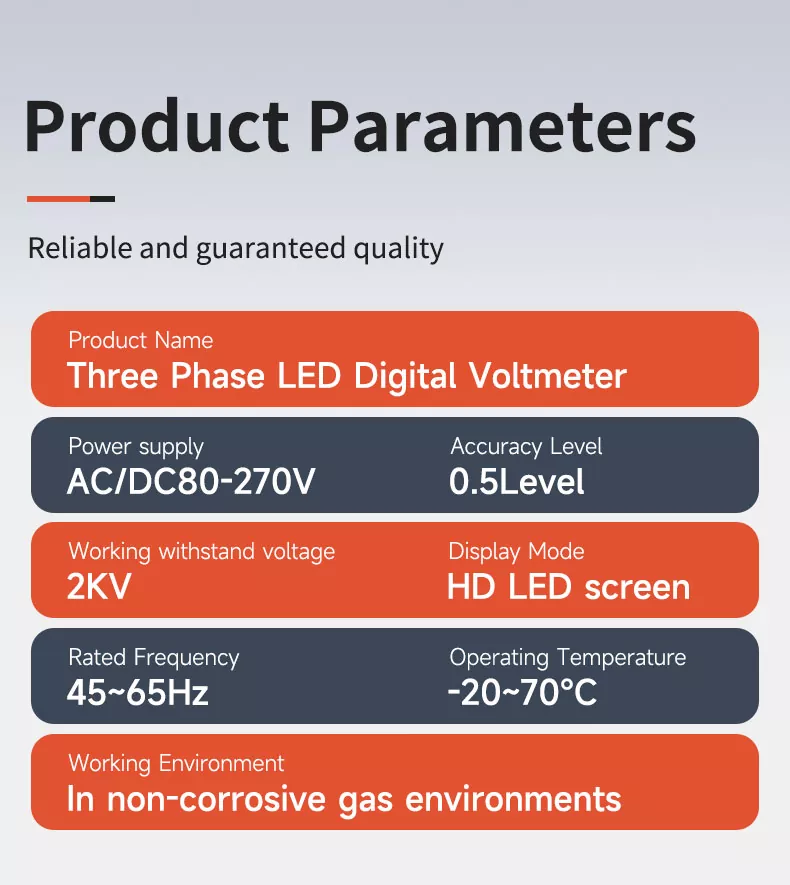

PARÁMETROS DEL PRODUCTO

CABLEADO Y DISPOSICIÓN DE TERMINALES

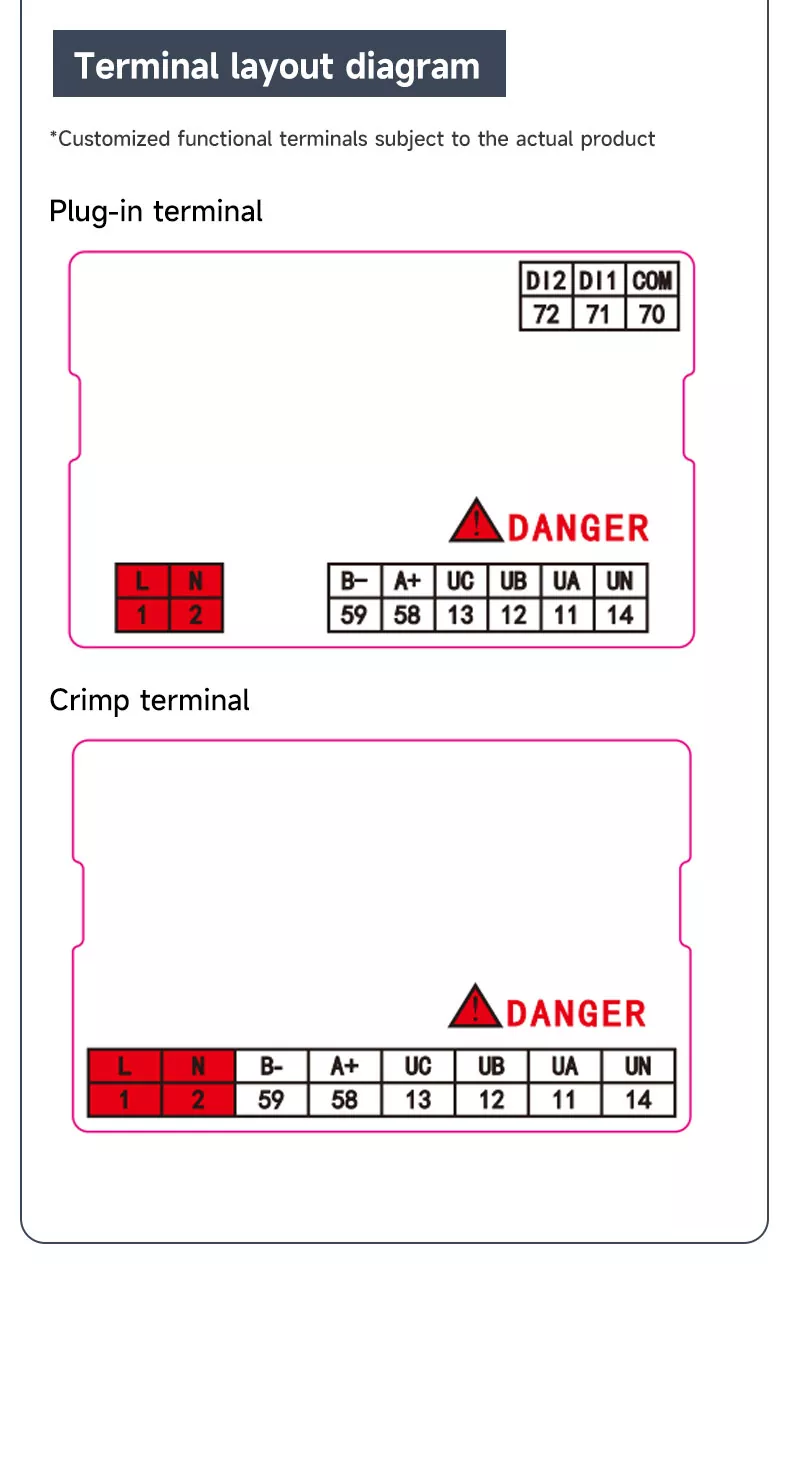

DIAGRAMA DE DISPOSICIÓN DE TERMINALES

• Terminal enchufable: Incluye terminales de fuente de alimentación auxiliar (L/N), comunicación (A+/B) y entrada de voltaje (UA/UB/UC/UN).

• Terminal de engarce: Diseño simplificado para medición básica de voltaje y suministro de energía, adecuado para aplicaciones estándar.

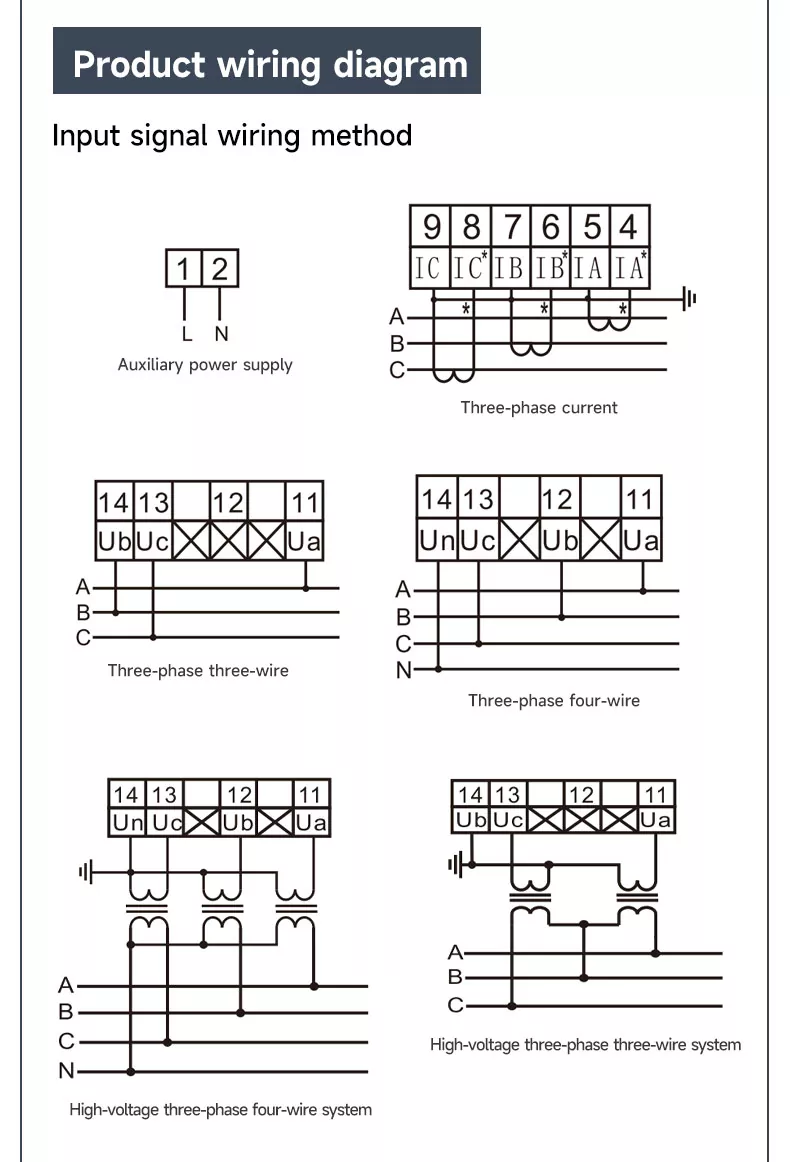

DIAGRAMA DE CABLEADO DEL PRODUCTO

Admite múltiples modos de cableado:

• Sistema trifásico de tres hilos (con/sin transformador de tensión)

• Sistema trifásico de cuatro hilos (con/sin transformador de tensión)

• Sistema trifásico de alta tensión de tres/cuatro hilos (con transformador de tensión)

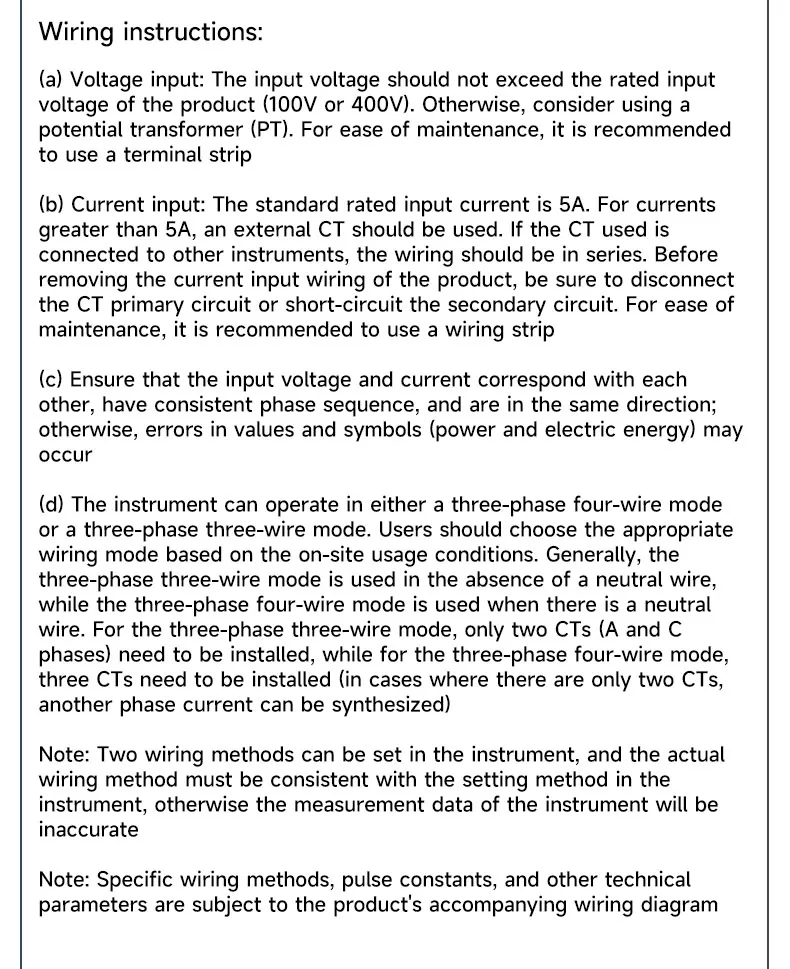

INSTRUCCIONES DE CABLEADO

Entrada de voltaje: el voltaje de entrada no debe exceder el voltaje de entrada nominal del producto (100 V o 400 V). De lo contrario, considere utilizar un transformador de potencial (PT). Para facilitar el mantenimiento, se recomienda utilizar una regleta de terminales.

Entrada actual: la corriente de entrada nominal estándar es 5A. Para corrientes superiores a 5A, se debe utilizar un CT externo. Si el CT utilizado está conectado a otros instrumentos, el cableado debe estar en serie. Antes de retirar el cableado de entrada actual del producto, asegúrese de desconectar el circuito primario del CT o cortocircuitar el circuito secundario.

Secuencia de fases: asegúrese de que el voltaje y la corriente de entrada se correspondan entre sí, tengan una secuencia de fases consistente y estén en la misma dirección; de lo contrario, pueden producirse errores en los valores y símbolos.

Modo de cableado: El instrumento puede funcionar en modo trifásico de cuatro cables o en modo trifásico de tres cables. Los usuarios deben elegir el modo de cableado apropiado según las condiciones de uso del sitio.

CERTIFICACIÓN AUTORIZADA

Nuestro voltímetro digital LED trifásico ha pasado pruebas y certificaciones de laboratorio profesionales, de acuerdo con los estándares industriales nacionales e internacionales. Todo el proceso de producción implementa un estricto control de calidad, incluida la calibración de precisión, la prueba de tensión soportada, la prueba de envejecimiento y otros vínculos, lo que garantiza la precisión, seguridad y estabilidad de cada producto. La certificación autorizada proporciona una sólida garantía para las adquisiciones al por mayor de los clientes globales y la cooperación a largo plazo.

AMPLIAMENTE UTILIZADO

Nuestro voltímetro digital LED trifásico se utiliza ampliamente en:

• SUBESTACIÓN: Monitoreo de energía y medición de voltaje.

• EQUIPOS DE AUTOMATIZACIÓN: Control de procesos industriales y monitoreo de voltaje.

• FLUJO DE PRODUCCIÓN: Seguimiento y estadísticas del consumo energético de la fábrica.

• GABINETE DE DISTRIBUCIÓN: Medición y protección de voltaje del sistema de distribución de energía.

• EDIFICIO RESIDENCIAL: Medición inteligente de energía y gestión de la energía doméstica

• GRANDES TIENDAS: Estadísticas y análisis del consumo de energía de edificios comerciales

Preguntas frecuentes

1.¿CUÁL ES LA FUNCIÓN PRINCIPAL DE ESTE PRODUCTO?

Se utiliza principalmente para medir y monitorear voltaje trifásico en sistemas de energía CA, con funciones de medición programable, pantalla LED y comunicación digital.

2. ¿CUÁL ES EL NIVEL DE PRECISIÓN?

Adopta un nivel de alta precisión de 0,5, que cumple con los estándares de medición industriales, lo que garantiza una adquisición precisa de datos de voltaje.

3. ¿QUÉ TAMAÑOS ESTÁN DISPONIBLES?

Ofrecemos tres tamaños comunes: 72 mm × 72 mm, 80 mm × 80 mm y 96 mm × 96 mm, para satisfacer diferentes necesidades de instalación.

4.¿CUÁL ES EL MÉTODO DE INSTALACIÓN?

Adopta un montaje en panel a presión, que es simple y firme, adecuado para varios gabinetes de distribución y equipos eléctricos.

5.¿APOYA LA COMUNICACIÓN DIGITAL?

Sí, admite funciones de comunicación digital, que pueden realizar carga de datos y monitoreo remoto, adecuado para sistemas inteligentes de administración de energía.

6. ¿CUÁL ES EL RANGO DE TEMPERATURA DE FUNCIONAMIENTO?

La temperatura de funcionamiento estándar es de 20 a 70 °C y los modelos mejorados pueden soportar hasta 75 °C, lo que es adecuado para diversos entornos industriales.

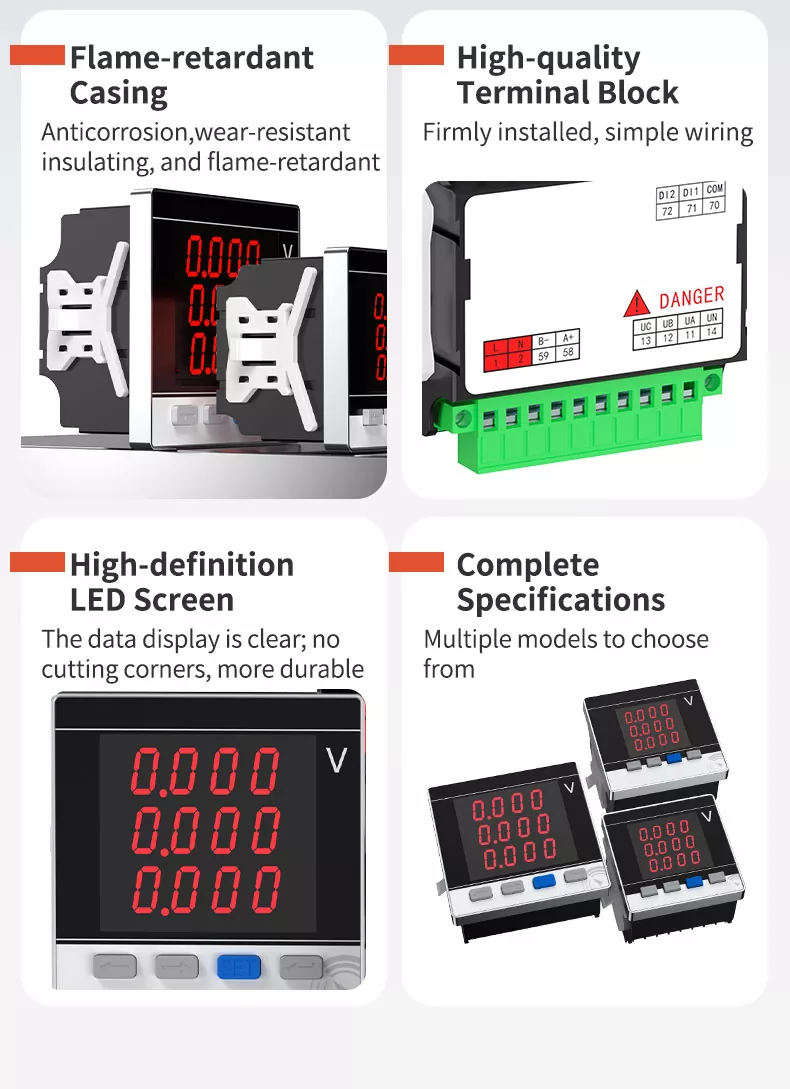

CUATRO PUNTOS DE VENTA PRINCIPALES

• CARCASA RETARDANTE DE LLAMA: Anticorrosión, resistente al desgaste, aislante y retardante de llama, asegurando un uso seguro a largo plazo.

• BLOQUE DE TERMINALES DE ALTA CALIDAD: Instalación firme, cableado sencillo, con contacto más cercano y mayor resistencia al desgaste.

• PANTALLA LED DE ALTA DEFINICIÓN: Visualización de datos clara, sin atajos, más duradera y fácil de leer.

• ESPECIFICACIONES COMPLETAS: Múltiples modelos (72/80/96 mm) para elegir, adecuados para diversos escenarios de instalación.

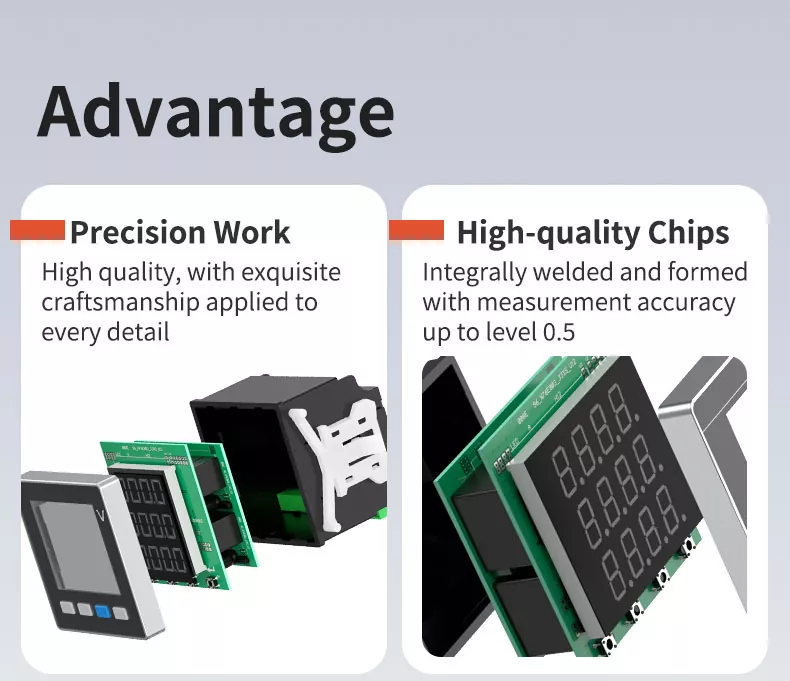

RESUMEN DE VENTAJAS

• TRABAJO DE PRECISIÓN: Alta calidad, con un trabajo artesanal exquisito aplicado a cada detalle.

• CHIPS DE ALTA CALIDAD: Integralmente soldados y formados con una precisión de medición de hasta el nivel 0,5.
