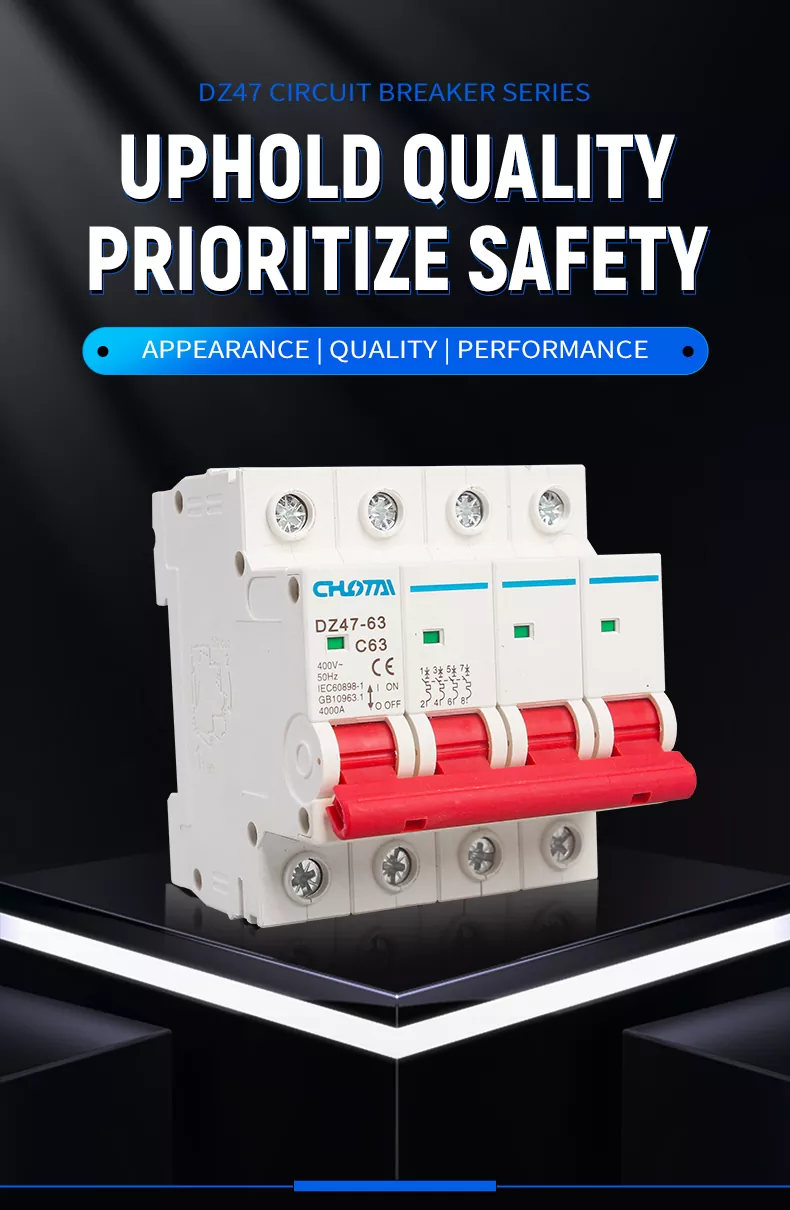

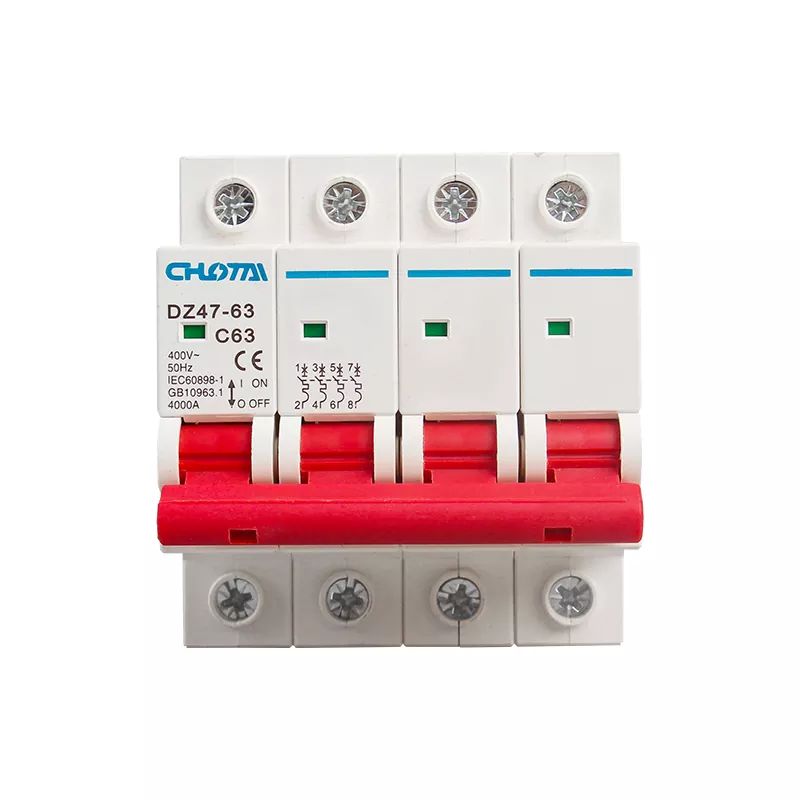

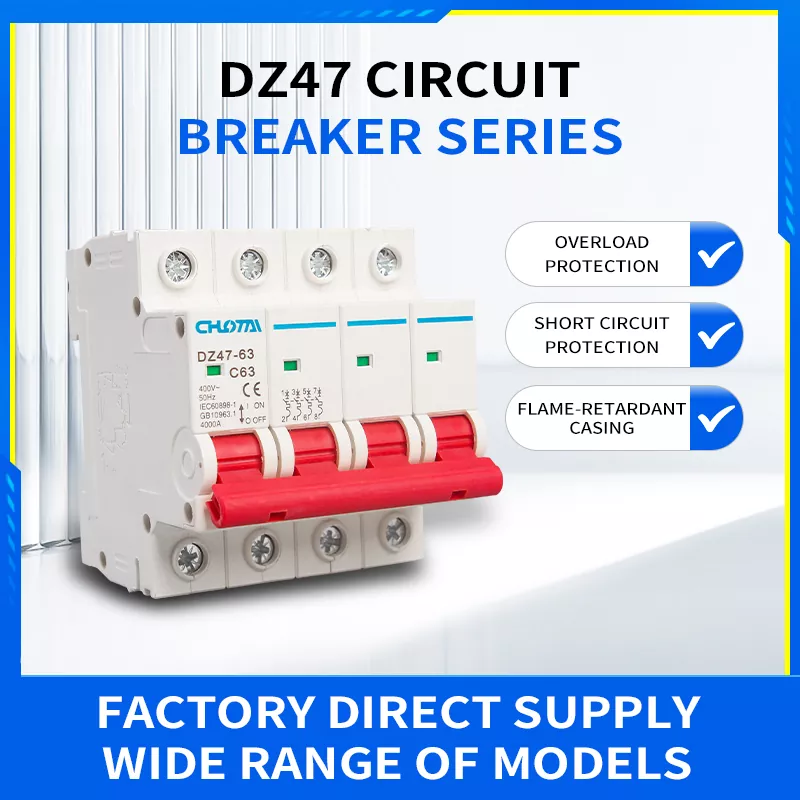

Disyuntor miniatura 4P 63A DZ47

Nuestro disyuntor en miniatura 4P 63A DZ47 es un dispositivo de protección de circuito de alto rendimiento dedicado a trifásicos de 4 cables. Sistemas de alimentación de 400V. Se dispara automáticamente para cortar la energía en caso de sobrecarga, cortocircuito o sobretensión. Previniendo eficazmente incendios eléctricos y daños al equipo. Fabricado con material de PC ignífugo de primera calidad y Ingeniería de precisión, presenta un diseño fácil de usar, una larga vida útil y certificación CE/CCC. es ampliamente utilizado en gabinetes de distribución, edificios residenciales, equipos industriales y sistemas de energía comerciales, asegurando operación de energía segura y confiable.

NUEVA ACTUALIZACIÓN DE CALIDAD Y MÁS DURADERA

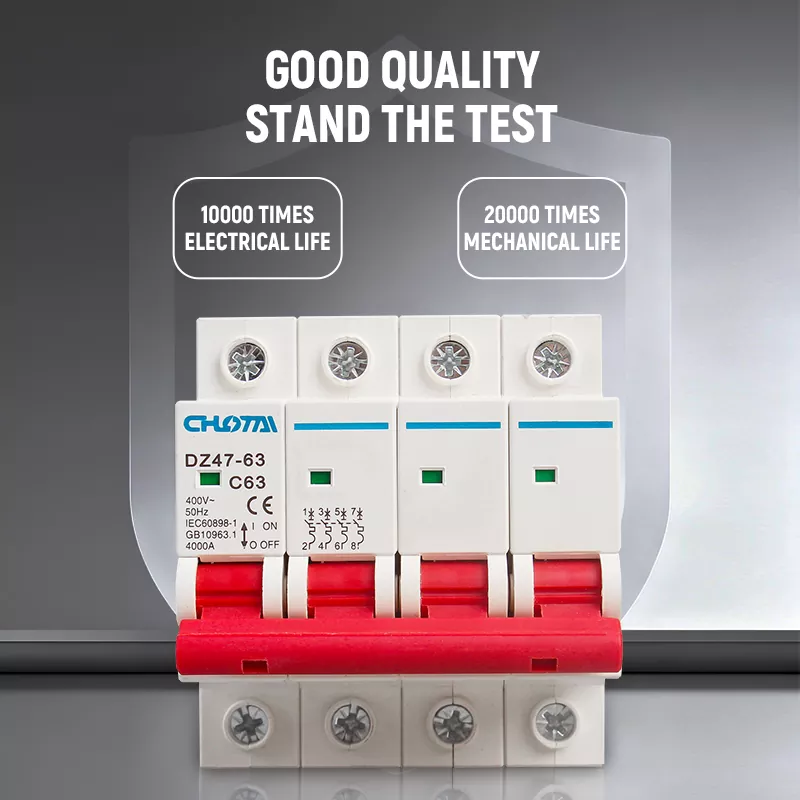

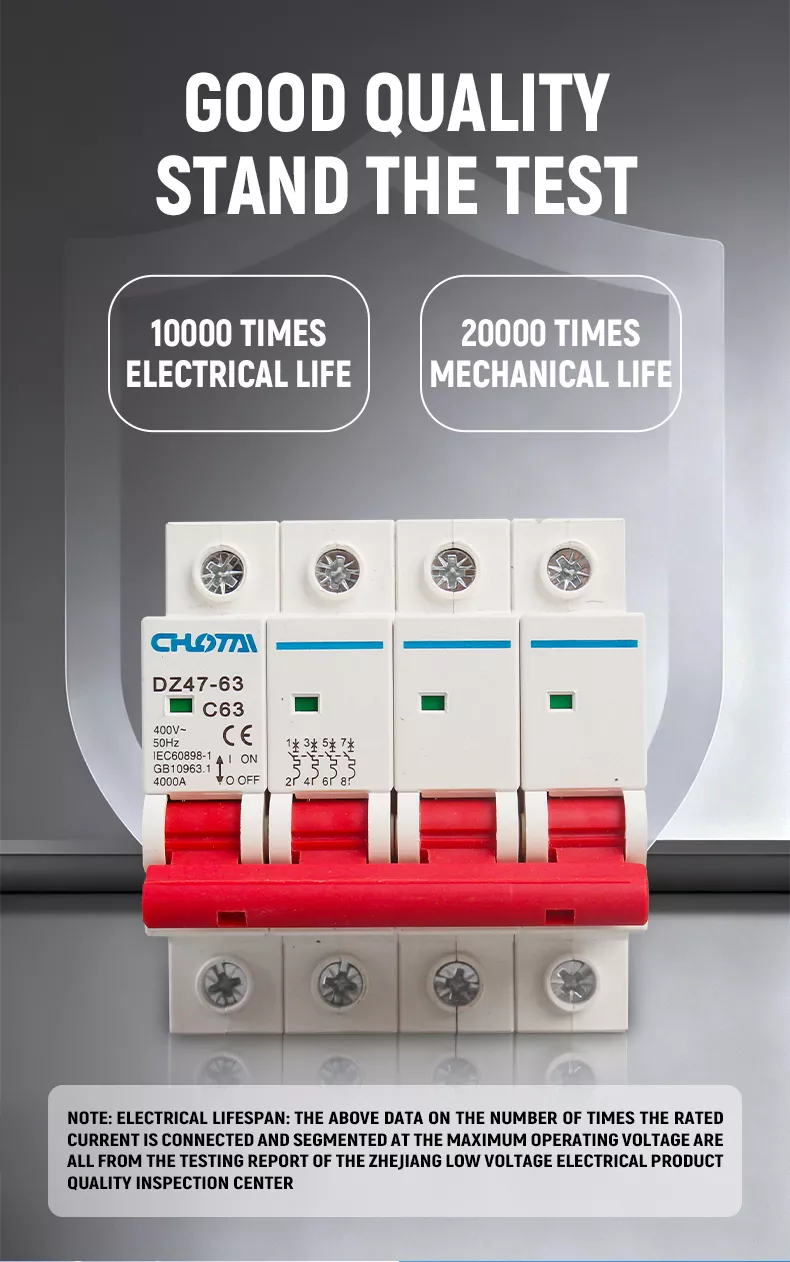

Nuestro MCB DZ47-63 ha sido sometido a mejoras integrales de calidad. Desde la selección del material hasta el montaje final, cada El componente es estrictamente inspeccionado. Se jacta10.000 veces la vida eléctrica y20.000 veces la vida mecánica, probado y certificado por el Centro de inspección de calidad de productos eléctricos de bajo voltaje de Zhejiang. El termoestable La carcasa ofrece una excelente resistencia al calor, resistencia al impacto y rendimiento autoextinguible, mientras que la alta calidad Los terminales de cobre garantizan una conductividad estable. Cada producto pasa estrictas pruebas de envejecimiento y tensión de resistencia antes entrega, lo que permite un funcionamiento estable a largo plazo en entornos industriales hostiles.

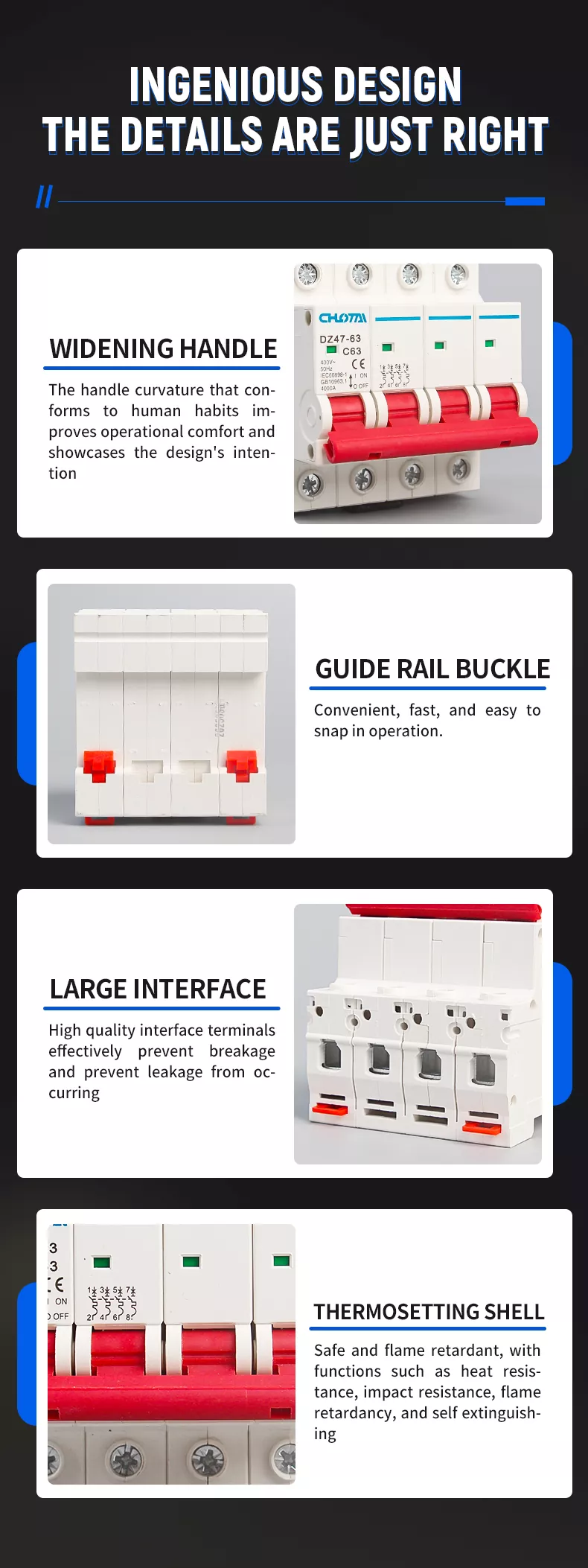

ANÁLISIS ESTRUCTURAL

El MCB adopta una estructura compacta y científica, con 4 aspectos destacados del diseño central:

1. MANGO AMPLIADOR TIPO D: Curvatura ergonómica que se adapta a los hábitos humanos, mejorando la comodidad operativa y el control intuitivo de encendido/apagado.

2. HEBILLA DEL CARRIL GUÍA: Montaje en riel estándar DIN35 mm, instalación rápida y conveniente a presión para gabinetes de distribución.

3. TERMINALES DE INTERFAZ GRANDES: Los terminales de cobre de alta calidad previenen eficazmente roturas y fugas, garantizando un cableado seguro y bajas pérdidas.

4. CARCASA TERMOSEGURABLE: Material de PC ignífugo con resistencia al calor, resistencia al impacto y propiedades autoextinguibles, que proporciona protección de seguridad confiable.

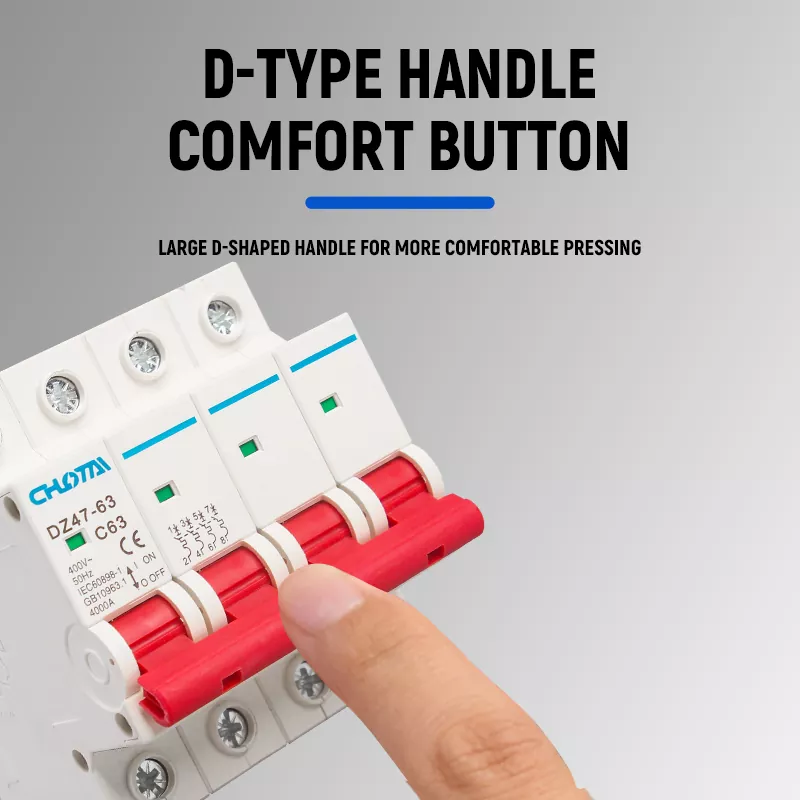

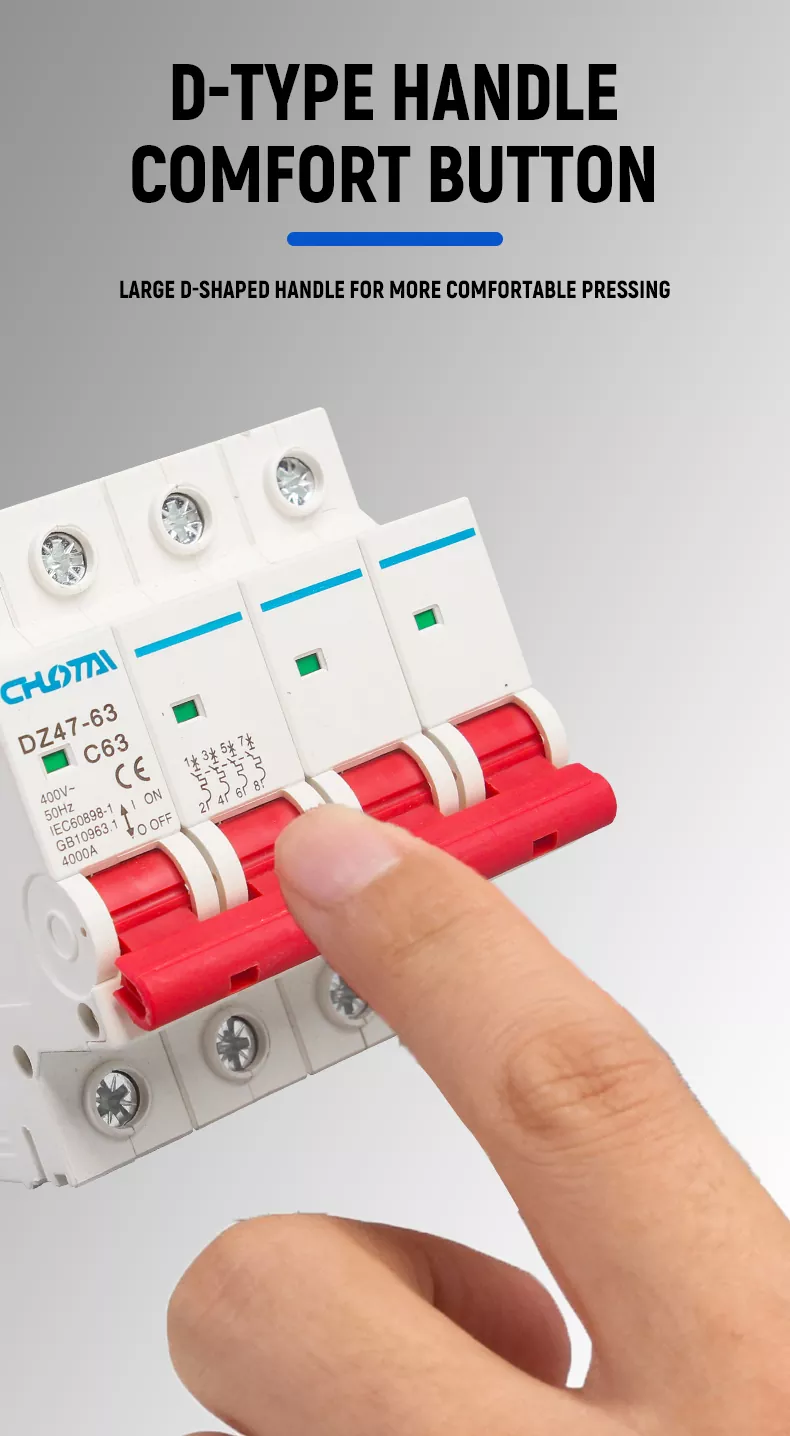

MANGO ERGONÓMICO TIPO D PARA UNA OPERACIÓN CÓMODA

Equipado con un gran mango ensanchado en forma de D diseñado para adaptarse a los hábitos operativos humanos. La curvatura del mango curvo. mejora la comodidad operativa, reduciendo la fatiga durante los cambios frecuentes. El mango rojo de alta visibilidad garantiza una claridad Reconocimiento de estado, lo que facilita su funcionamiento incluso en entornos con poca luz.

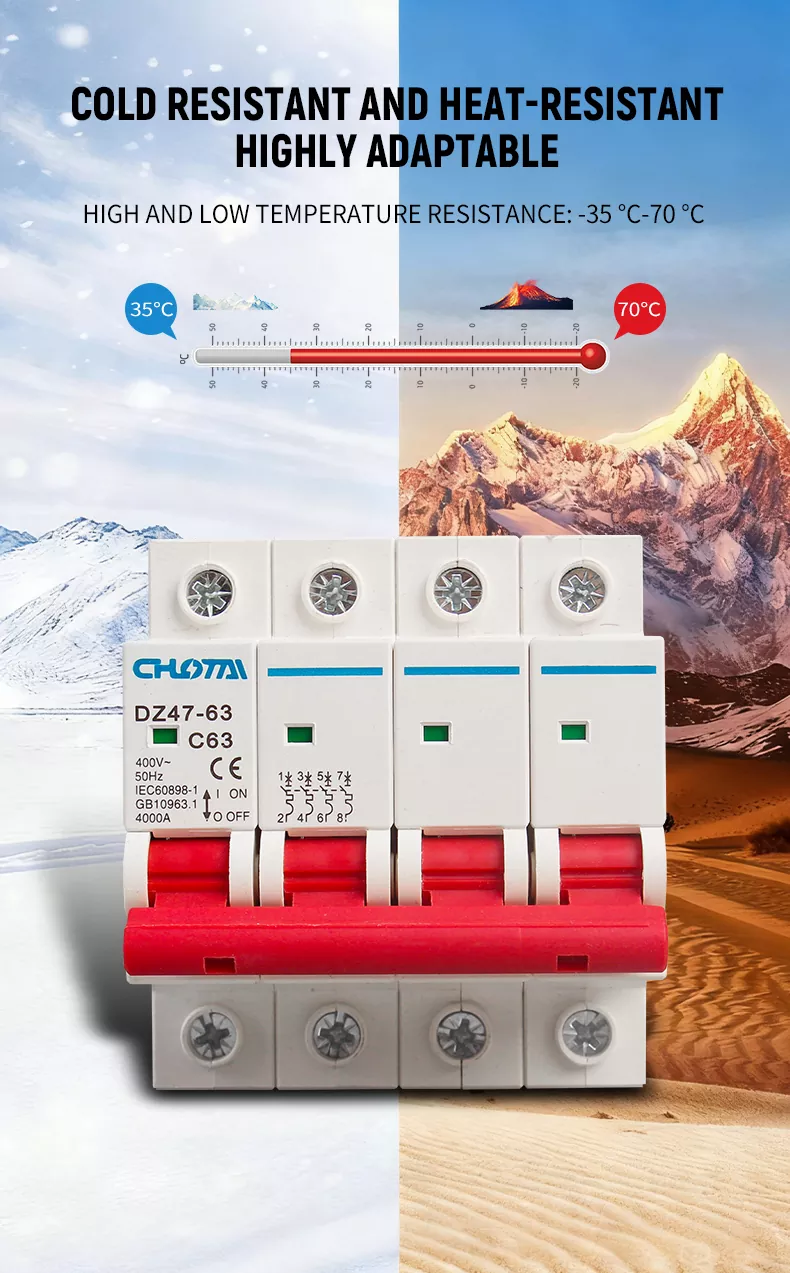

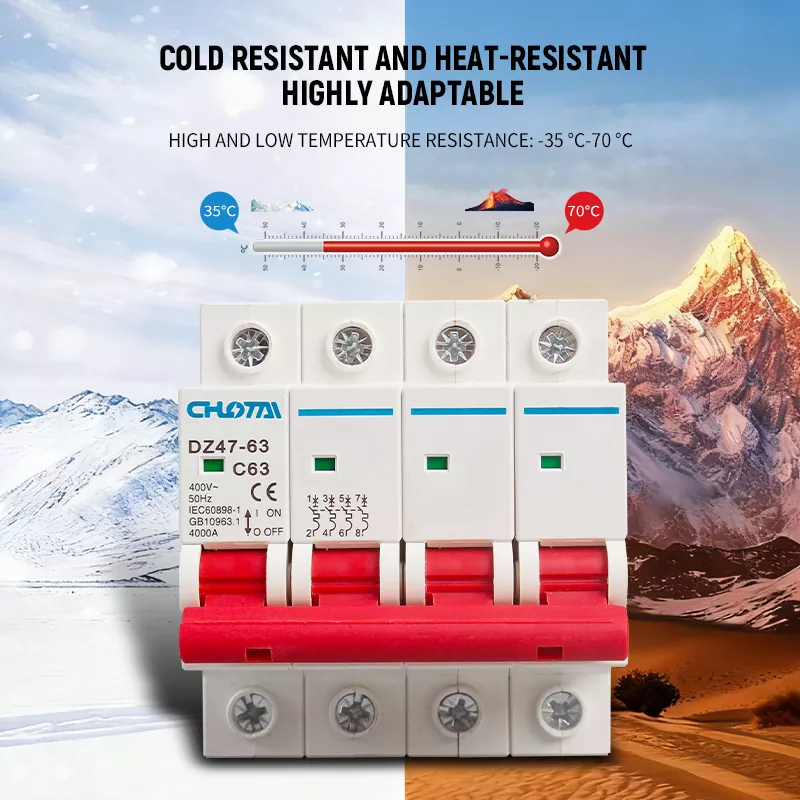

AMPLIA ADAPTABILIDAD A LA TEMPERATURA

El MCB presenta una excelente resistencia a altas y bajas temperaturas, con un rango de temperatura de trabajo de-35°C a 70°C. Funciona de forma estable en condiciones de frío extremo (regiones alpinas) y altas temperaturas (desierto, talleres industriales). ambientes, asegurando una protección confiable del circuito en diversas condiciones climáticas.

NUESTROS PRODUCTOS VS. OTROS PRODUCTOS

SEIS PUNTOS DE VENTA PRINCIPALES

• PROTECCIÓN CONTRA SOBRECARGAS Y CORTOCIRCUITO: Doble protección para salvaguardar circuitos y equipos eléctricos contra daños.

• CARCASA RETARDANTE DE LLAMA: Material de PC termoendurecible de alta resistencia, resistente al calor, resistente a impactos y autoextinguible.

• MANGO ERGONÓMICO TIPO D: Diseño curvo ampliado para un funcionamiento cómodo y sin esfuerzo.

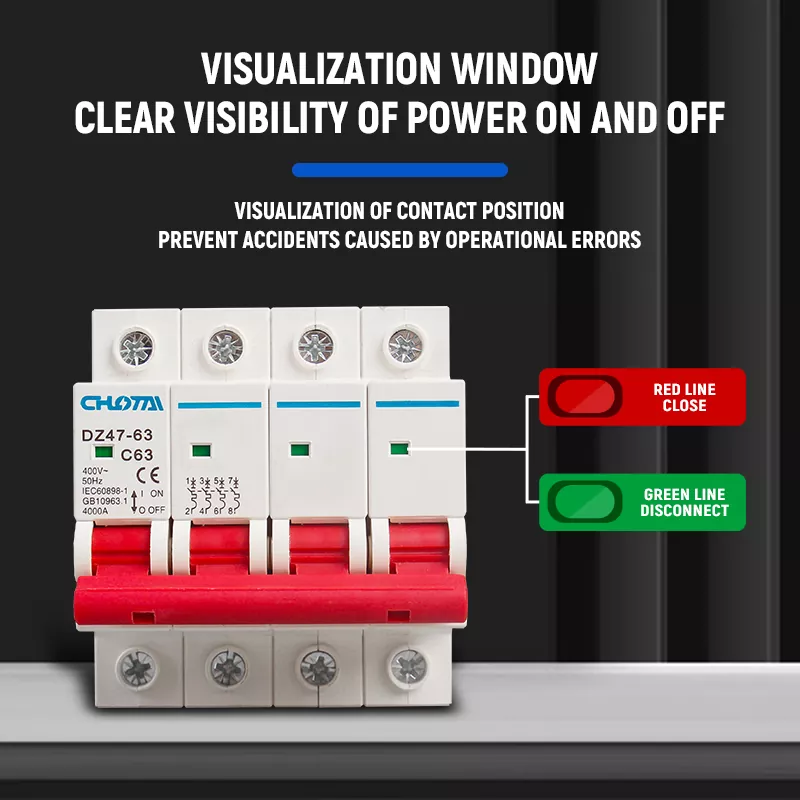

• VENTANA DE ESTADO VISUAL: Indicación clara de encendido/apagado, eliminando riesgos operativos y accidentes.

• AMPLIA RESISTENCIA A LA TEMPERATURA: Rango de funcionamiento de -35°C a 70°C, adaptable a todos los entornos climáticos.

• CERTIFICACIÓN AUTORIZADA: Certificado CE, CCC, que cumple con los estándares de seguridad internacionales IEC60898-1 y GB10963.1.

CARCASA RESISTENTE Y RETARDANTE DE LLAMA

La carcasa está hecha de material de PC termoendurecible de alto rendimiento, con una superficie lisa y sin rebabas y excelente resistencia mecánica. Presenta un excelente retardo de llama, resistencia al calor, resistencia al impacto y Propiedades autoextinguibles, previniendo eficazmente incendios provocados por cortocircuitos y sobrecargas. El material es también antienvejecimiento y resistente a la corrosión, lo que garantiza un uso seguro a largo plazo en diversos entornos complejos.

TERMINALES DE ALTA CALIDAD Y CABLEADO FÁCIL

Equipado con terminales de interfaz grandes y de alta calidad fabricados en cobre de alta conductividad. El cableado de la placa de presión El diseño de la placa garantiza un cableado seguro y firme, evitando eficazmente roturas y fugas. El gran espacio terminal Se adapta a cables gruesos, lo que hace que la instalación sea más fácil y confiable, con una gran capacidad de sobrecarga y baja potencia. pérdida.

MONTAJE EN CARRIL DIN ESTÁNDAR

Diseñado para la instalación de riel guía estándar universal DIN35 mm, con una conveniente hebilla a presión. es compatible con todos los gabinetes de distribución, cajas de control eléctrico y sistemas de distribución de energía estándar, lo que permite una conexión rápida y Instalación y desmontaje sin herramientas, adecuado para una implementación rápida en varios escenarios.

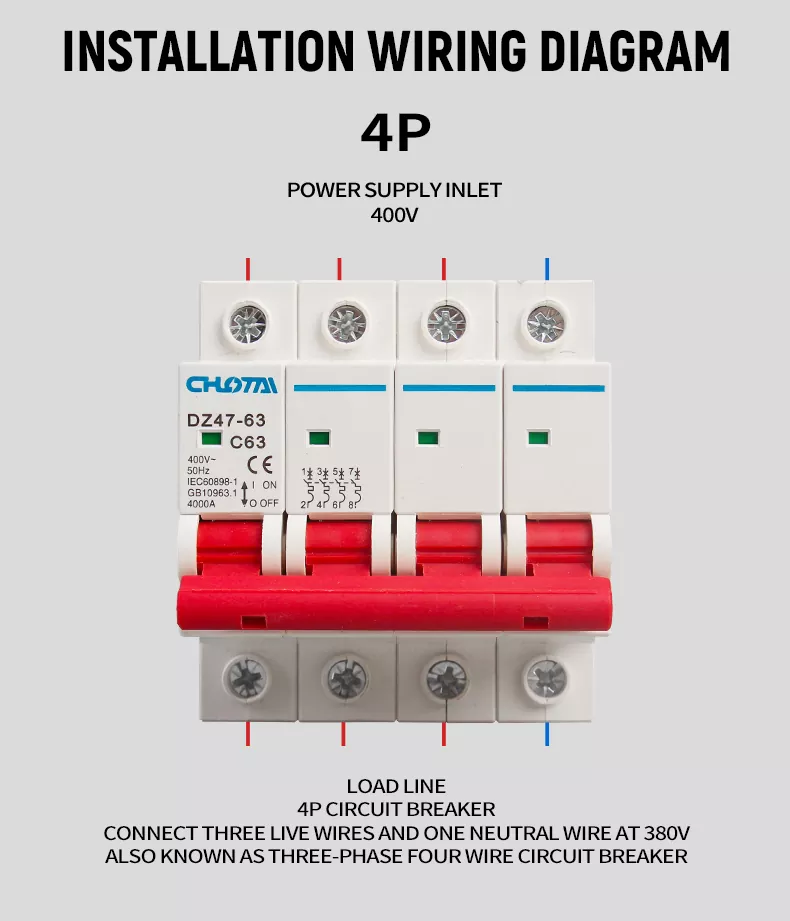

DIAGRAMA DE CABLEADO DE INSTALACIÓN 4P

Conecte la entrada de alimentación trifásica de 400 V (3 cables activos + 1 cable neutro) a los terminales superiores del MCB 4P.

Conecte la carga (equipo) a los terminales inferiores del MCB, haciendo coincidir la secuencia de fases y el cable neutro.

Asegúrese de que todo el cableado esté firmemente apretado para evitar el sobrecalentamiento y las conexiones sueltas.

Encienda el MCB para confirmar el suministro de energía normal.

Nota: Este disyuntor 4P es un dispositivo trifásico de cuatro cables, que se utiliza para conectar tres cables vivos y un neutro. Cable para sistemas de alimentación trifásicos de 380V/400V.

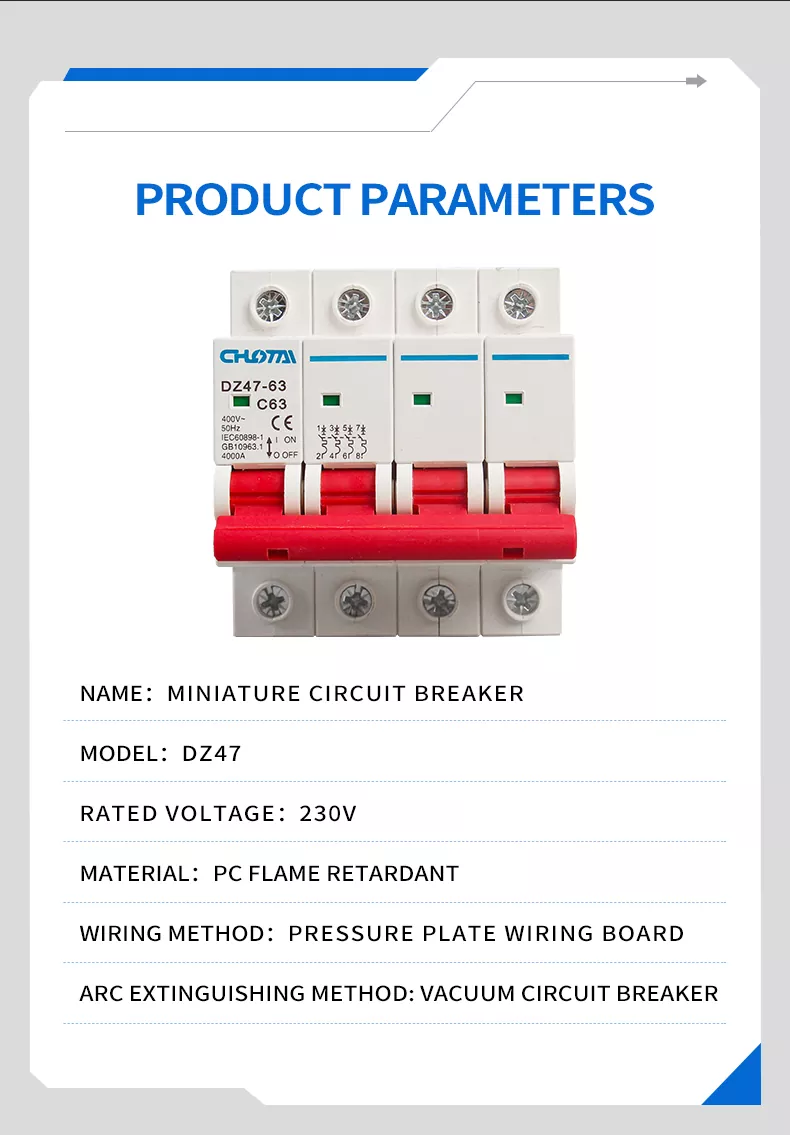

PARÁMETROS DEL PRODUCTO

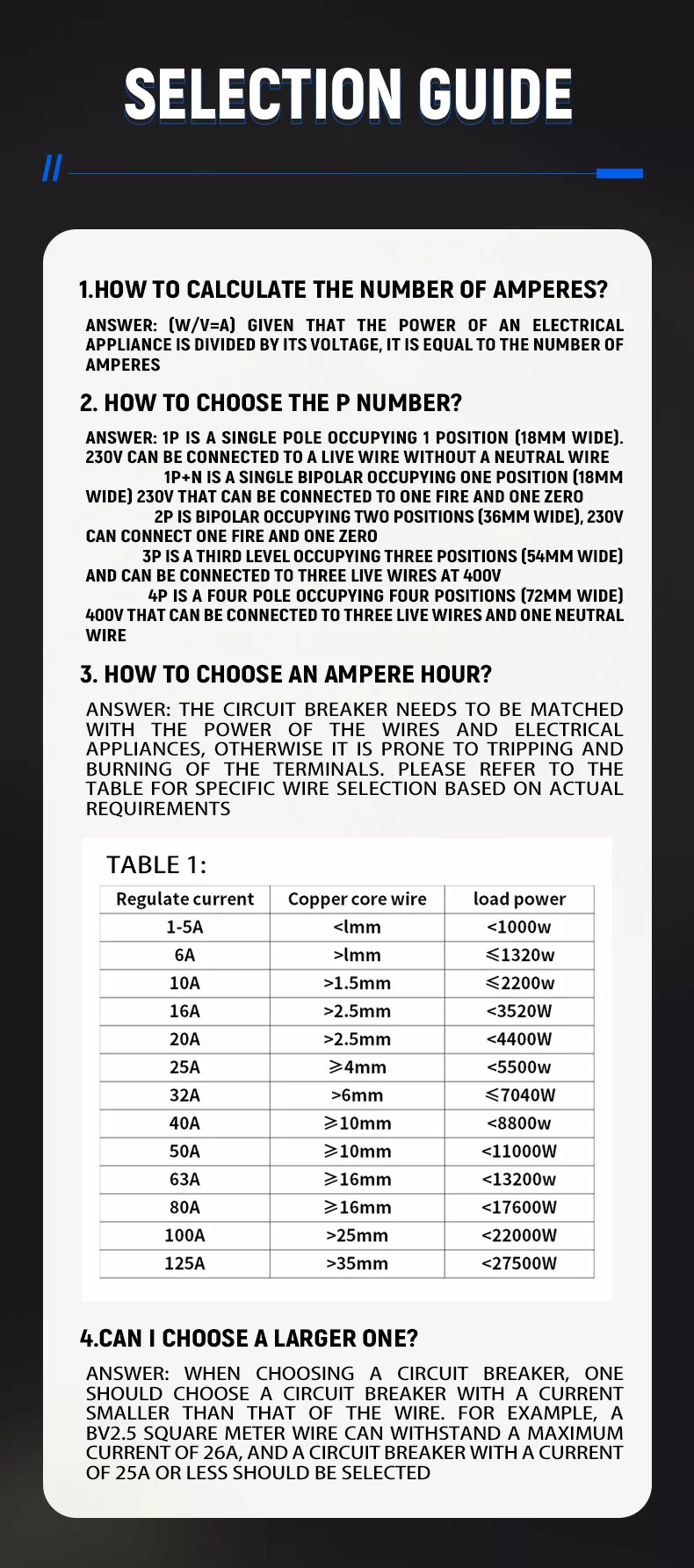

GUÍA DE SELECCIÓN

1. ¿Cómo calcular el número de amperios?

Fórmula:Corriente (A) = Potencia (W) / Voltaje (V). Calcule la corriente requerida en función de la potencia de sus aparatos eléctricos.

2. ¿Cómo elegir el número de polo?

• 1P: Unipolar, 1 módulo (18 mm de ancho), solo para cable vivo de 230 V (sin neutro).

• 1P+N: 1 módulo (18mm de ancho), para 230V vivo + neutro.

• 2P: 2 módulos (36mm de ancho), para 230V vivo + neutro.

• 3P: 3 módulos (54 mm de ancho), para cables activos trifásicos de 400 V.

• 4P: 4 módulos (72mm de ancho), para 400V trifásico + neutro (este producto).

3. ¿Cómo elegir el amperaje?

Haga coincidir la clasificación del disyuntor con la potencia del cable y del aparato para evitar disparos o sobrecalentamiento del terminal. Consulte la tabla a continuación:

4. ¿Puedo elegir uno más grande?

No. Seleccione siempre un interruptor con una clasificación actualmás pequeño que la capacidad de carga máxima del cable. Por ejemplo, un cable BV de 2,5 mm² puede soportar un máximo de 26 A, por lo que se debe seleccionar un disyuntor de 25 A o menos.

AMPLIAMENTE UTILIZADO

Nuestro disyuntor miniatura 4P 63A DZ47 se utiliza ampliamente en:

• EDIFICIOS RESIDENCIALES: Caja de distribución doméstica, protección de fuente de alimentación trifásica de 4 hilos.

• EDIFICIOS COMERCIALES: Edificio de oficinas, centro comercial, sistema de distribución de energía de hotel.

• EQUIPOS INDUSTRIALES: Taller de fábrica, línea de producción Control y protección de energía trifásica

• ARMARIOS DE DISTRIBUCIÓN: Caja de distribución de energía, interruptor principal del gabinete de control eléctrico

• ENERGÍA RENOVABLE: Sistema de energía solar, protección de distribución de generación de energía eólica

• INFRAESTRUCTURA: Instalaciones públicas, alumbrado público, protección eléctrica de estaciones base de comunicaciones.

Preguntas frecuentes

1. ¿CUÁL ES LA FUNCIÓN PRINCIPAL DE ESTE MCB 4P 63A DZ47?

Es un dispositivo de protección de circuito trifásico de 4 hilos que proporcionaprotección contra sobrecarga yprotección contra cortocircuitos. Se dispara automáticamente para cortar el suministro de energía cuando el circuito está sobrecargado o en cortocircuito, evitando Incendios eléctricos y daños a equipos, garantizando la seguridad del sistema eléctrico.

2. ¿CUÁL ES EL VOLTAJE Y LA CORRIENTE NOMINALES DE ESTE PRODUCTO?

Este es un modelo 4P 63A, con una tensión nominal de400V~ (adecuado para sistemas de alimentación trifásicos de 4 hilos) y una corriente nominal de63A, con un poder de corte de 4000A.

3. ¿CUÁL ES EL MÉTODO DE INSTALACIÓN?

Es compatibleMontaje en carril guía estándar DIN35 mm., con un diseño de hebilla a presión para una instalación rápida y sencilla, compatible con todos los gabinetes de distribución estándar.

4. ¿CUÁL ES EL RANGO DE TEMPERATURA DE FUNCIONAMIENTO?

El producto tiene una excelente adaptabilidad a la temperatura, con un rango de temperatura de trabajo de-35°C a 70°C, adecuado para su uso en ambientes extremadamente fríos y de alta temperatura.

5. ¿CÓMO ELEGIR LA CLASIFICACIÓN CORRECTA DEL DISYUNTOR?

Primero, calcule la corriente requerida usando Corriente = Potencia / Voltaje, luego seleccione una clasificación de disyuntormenor que la capacidad máxima de carga del cable para garantizar la seguridad. Consulte nuestra tabla de guía de selección para obtener coincidencias detalladas.

6. ¿QUÉ CERTIFICACIONES TIENE ESTE PRODUCTO?

Nuestro MCB DZ47-63 ha pasadoCertificación CE (cumple con las normas de la UE) yCertificación CCC (cumple con los estándares nacionales chinos) y cumple con los estándares de seguridad internacionales IEC60898-1 y GB10963.1.
